Instrukcja instalacji zewnętrznego inicjatora RSD dla EG4 18KPV

Dowiedz się, jak zainstalować zewnętrzny inicjator szybkiego wyłączania (RSD) dla falownika EG4 18KPV. Przewodnik zawiera instrukcje okablowania, integracji z Tigo Cloud Connect Advanced oraz ważne zasady bezpieczeństwa.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje proces instalacji zewnętrznego przycisku szybkiego wyłączania (RSD) dla falownika EG4 18KPV oraz sposób integracji z systemem Tigo Cloud Connect Advanced. str. 4, 5, 8

Najważniejsze czynności

  • Instalacja inicjatora RSD str. 5, 6
  • Integracja z Tigo CCA str. 8, 9

Problemy i rozwiązania

System w stałym stanie RSD

Zainstaluj zworkę na złączu żeńskim, jeśli nie używasz przycisku.

str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie CCA 24V @ 1A Zasilanie dostarczane z portów 18KPV do Tigo CCA. str. 8

Gdzie szukać w PDF

  • Instalacja inicjatora RSD str. 4, 5, 6, 7
  • Integracja z Tigo CCA str. 8, 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Przygotowanie żółtego przewodu Strona 5 Podłączenie przewodów do złącza Strona 6 Schemat połączeń inicjatora RSD Strona 6 Instalacja zworki Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8 Schemat połączeń z Tigo CCA Strona 9

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje procedurę instalacji zewnętrznego inicjatora szybkiego wyłączania (RSD) dla falownika EG4 18KPV. Dokument zawiera również wytyczne dotyczące integracji z systemem Tigo Cloud Connect Advanced (CCA) w celu zapewnienia prawidłowego działania funkcji szybkiego wyłączania.

Zasady bezpieczeństwa

  • Wszelkie prace muszą być wykonywane przez wykwalifikowany personel.
  • Przed rozpoczęciem prac należy upewnić się, że wszystkie źródła zasilania (PV, bateria, sieć) są odłączone i wyłączone.
  • Należy użyć woltomierza, aby potwierdzić brak napięcia przed przystąpieniem do instalacji.
  • Podczas pracy należy stosować odpowiednie środki ochrony osobistej (PPE).
  • Należy upewnić się, że wszystkie połączenia są bezpieczne i prawidłowe.

Instalacja zewnętrznego inicjatora RSD

Wymagane części:

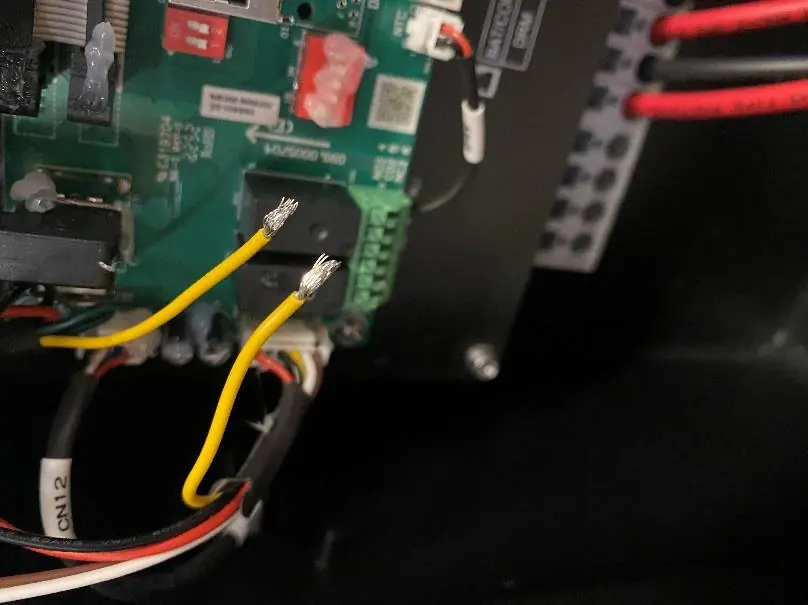

Przygotowanie żółtego przewodu
Przygotowanie żółtego przewodu

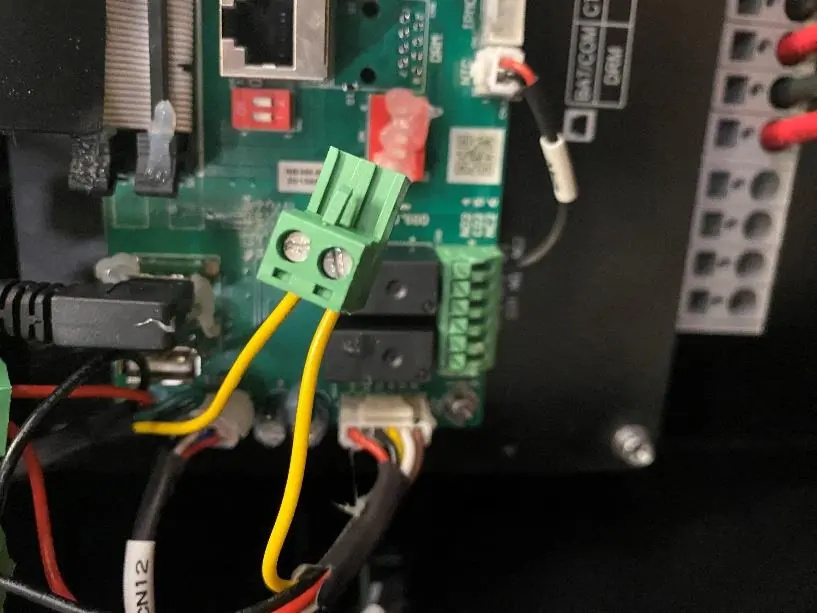

Podłączenie przewodów do złącza
Podłączenie przewodów do złącza
Schemat połączeń inicjatora RSD
Schemat połączeń inicjatora RSD
Instalacja zworki
Instalacja zworki

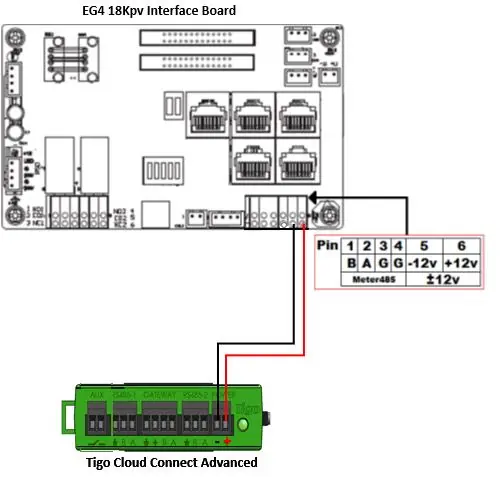

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
  • Zestaw złączy (terminal connector 28-12AWG).
  • Przełącznik RSD z jednym stykiem normalnie zamkniętym (NC) i jednym normalnie otwartym (NO).
  • Przewód 16AWG lub grubszy.

Procedura instalacji:

  1. Znajdź wiązkę przewodów po lewej stronie płyty interfejsu, zawierającą przewody: żółty, czerwony, brązowy i biały.
  2. Ostrożnie przetnij i zdejmij izolację z obu końców żółtego przewodu.
  3. Zamocuj oba końce żółtego przewodu do złącza.
  4. Podłącz styk normalnie zamknięty (NC) inicjatora RSD do złącza żeńskiego.

Uwaga: Jeśli przełącznik zostanie usunięty lub odłączony, system przejdzie w stały stan RSD i panele PV nie będą generować energii. Jeśli chcesz obsługiwać system bez przycisku, zainstaluj zworkę na złączu żeńskim.

Integracja z Tigo Cloud Connect Advanced

Aby zapobiec problemom z "Dark Start" (gdy falownik wyłącza się z powodu niskiego stanu baterii, odcinając zasilanie CCA), zaleca się zasilanie i sterowanie CCA bezpośrednio z falownika 18KPV.

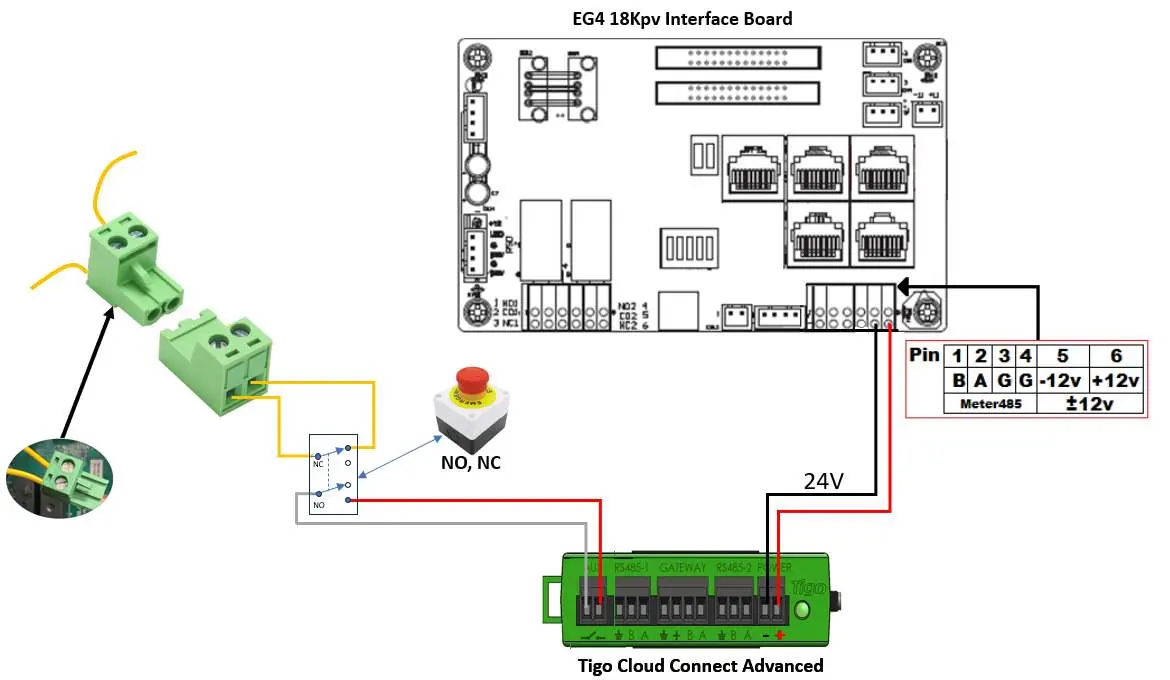

Schemat połączeń z Tigo CCA
Schemat połączeń z Tigo CCA
  1. Zainstaluj zewnętrzny inicjator RSD zgodnie z powyższą procedurą.
  2. Podłącz CCA do portów +12V i -12V na płycie interfejsu 18KPV (zapewnia to 24V @ 1A).
  3. Podłącz port Aux urządzenia CCA do styku normalnie otwartego (NO) w zewnętrznym inicjatorze RSD.

Działanie inicjatora RSD

Po naciśnięciu inicjatora RSD (zintegrowanego lub zewnętrznego), nadajnik wewnątrz EG4 18KPV przestaje nadawać sygnał podtrzymujący (keep-alive). Odbiorniki RSD przy panelach słonecznych wykrywają brak sygnału, otwierają obwody PV i odcinają zasilanie systemu. Dodatkowo falownik odcina wyjście AC.

Informacje o producencie

EG4 Electronics

Profil marki
Strona producenta https://eg4electronics.com Wsparcie https://eg4electronics.com/contact/ Manuale producenta https://eg4electronics.com/documentation/

Praktyczna pomoc

Typowe problemy

System w stałym stanie RSD (PV nie uruchamia się)

Sprawdź, czy przełącznik jest podłączony. Jeśli nie używasz przycisku, zainstaluj zworkę na złączu żeńskim.

Brak ładowania baterii przy niskim stanie naładowania (Dark Start)

Zastosuj rozwiązanie zasilania i sterowania Tigo CCA z falownika 18KPV opisane w sekcji 2 instrukcji.

Przed użyciem

  • Upewnij się, że wszystkie źródła zasilania (PV, bateria, sieć) są odłączone i wyłączone.
  • Użyj woltomierza, aby potwierdzić brak napięcia przed rozpoczęciem prac.
  • Przygotuj zestaw złączy (terminal connector 28-12AWG).
  • Przygotuj przełącznik RSD (NC/NO) oraz przewód 16AWG lub grubszy.

Ilustracje i schematy

  • Schemat połączeń inicjatora RSD pokazuje podłączenie przełącznika NC do złącza żeńskiego.
  • Schemat integracji Tigo CCA pokazuje podłączenie do portów +12V/-12V oraz portu Aux.

Zgodność modelu

  • Wymaga SunSpec compliant RSD Receivers.
  • Zintegrowany inicjator RSD nie inicjuje sekwencji RSD na Tigo Cloud Connect Advanced; wymagany jest zewnętrzny inicjator.
