Instrukcja obsługi żyrandola Everly Quinn 20-Light Tiered Chandelier
Przewodnik instalacji i obsługi żyrandola Everly Quinn 20-Light Tiered Chandelier. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i przygotować ją do użytku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Żyrandol wymaga 20 żarówek typu E12 o maksymalnej mocy 60W każda. Montaż powinien być wykonany przez wykwalifikowanego elektryka przy wyłączonym zasilaniu. str. 1, 2
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją lub wymianą żarówek. str. 2, 7
- Podłącz przewody: domowe (czarny/biały/zielony) do lampy (przezroczyste/mosiężny). str. 7
Problemy i rozwiązania
Brak części lub uszkodzenia
Nie próbuj montować ani używać produktu; skontaktuj się z obsługą klienta.
str. 2Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyszczenie i wymiana żarówek wymagają wyłączenia głównego zasilania. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E12 | Gwint żarówki | str. 1, 2 |
| Moc maksymalna | 60W | Maksymalna moc na jedną żarówkę | str. 1, 2 |
Gdzie szukać w PDF
- Instrukcja instalacji i wymagania str. 1, 2
- Zawartość opakowania str. 3
- Kroki montażu str. 4, 5, 6
- Schemat elektryczny str. 7
- Gwarancja str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Everly Quinn 20-Light Tiered Chandelier wymaga montażu przez wykwalifikowanego elektryka. Produkt jest dostarczany w stanie częściowo zmontowanym i wymaga samodzielnego zawieszenia kryształów. Do działania wymagane jest 20 żarówek typu E12 o maksymalnej mocy 60W każda (brak w zestawie). Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć główne zasilanie elektryczne.
Przygotowanie do instalacji

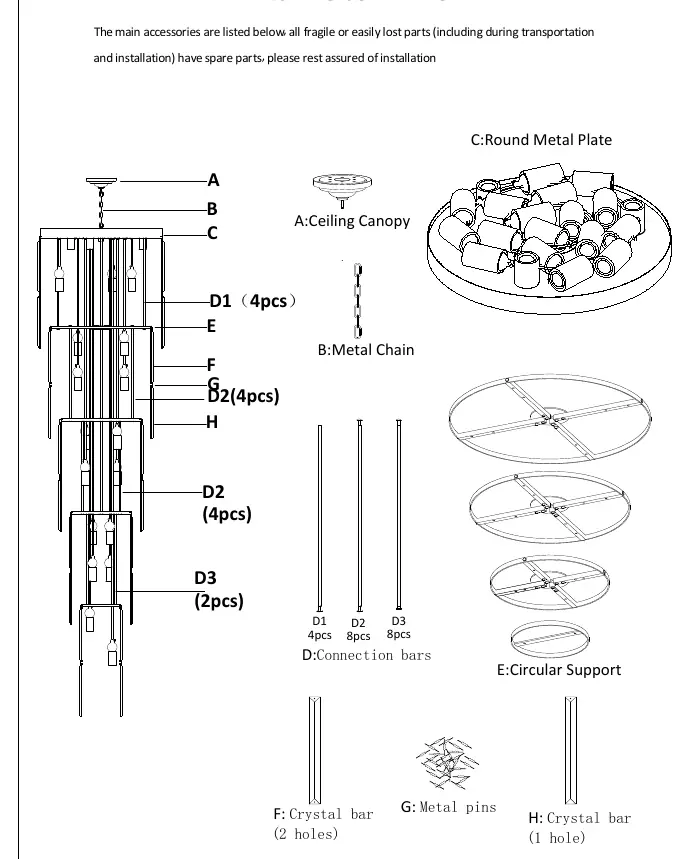

- Sprawdź zawartość opakowania zgodnie z dołączonym schematem części.
- W przypadku braku lub uszkodzenia jakiegokolwiek elementu, nie próbuj montować ani używać produktu.
- Zaleca się używanie rękawiczek ochronnych podczas montażu, szczególnie przy zawieszaniu kryształów, aby uniknąć ich zabrudzenia lub uszkodzenia.
- Produkt nie jest zabawką i powinien być przechowywany poza zasięgiem dzieci poniżej 3 roku życia.
Instrukcja montażu krok po kroku

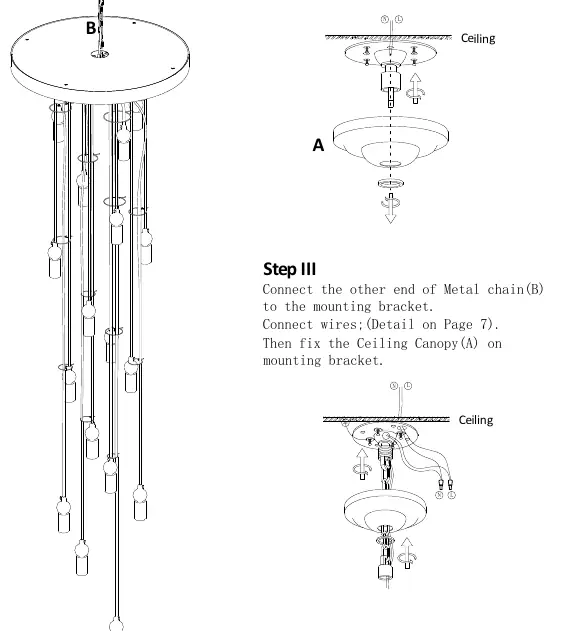

- Krok I: Połącz łańcuch metalowy (B) z okrągłą płytą metalową (C). W razie potrzeby skróć łańcuch do wymaganej długości.
- Krok II: Zdejmij wspornik montażowy z czaszy sufitowej (A) i zainstaluj go na suficie.
- Krok III: Podłącz drugi koniec łańcucha do wspornika montażowego. Wykonaj podłączenia elektryczne (szczegóły poniżej), a następnie przymocuj czaszę sufitową (A) do wspornika.

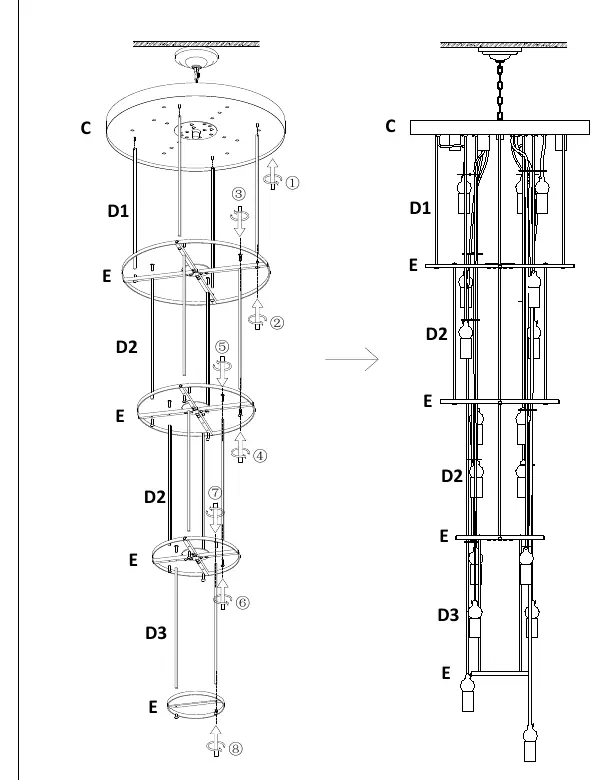

- Krok IV: Zainstaluj wspornik okrągły (E) na płycie metalowej (C) za pomocą prętów łączących (D), montując je od góry do dołu.
- Krok V: Rozluźnij przewody lampy i umieść je w odpowiednich miejscach, aby zwisały naturalnie. Początkowo mogą być lekko wygięte, ale z czasem wyprostują się pod własnym ciężarem.

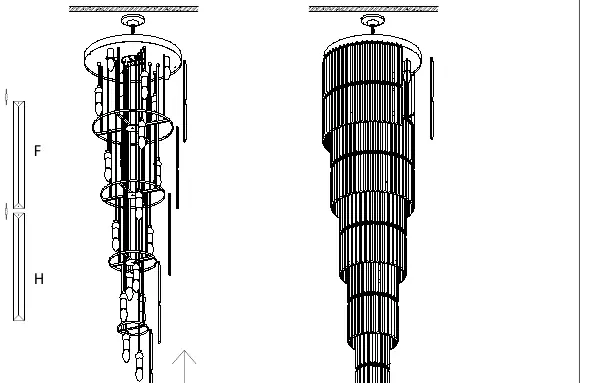

- Krok VI: Połącz kryształowe pręty (F i H) za pomocą metalowych szpilek (G), a następnie zawieś je na płycie metalowej (C) i wsporniku okrągłym (E), postępując od góry do dołu.
Podłączenie elektryczne
Podłączenie powinno być wykonane zgodnie z lokalnymi przepisami elektrycznymi:
- Przewody domowe: Czarny (faza/live), Biały (neutralny), Zielony (uziemienie).
- Przewody lampy: 2 przezroczyste przewody (faza i neutralny, nie wymagają rozróżnienia), przewód mosiężny (uziemienie).
- Ostrzeżenie: Nigdy nie podłączaj przewodu uziemiającego do czarnych lub białych przewodów zasilających.
Konserwacja
W przypadku konieczności wymiany żarówek lub czyszczenia oprawy, zawsze wyłączaj główne zasilanie. Produkt objęty jest roczną gwarancją. W razie problemów należy kontaktować się z obsługą klienta, podając numer zamówienia.
Praktyczna pomoc
Typowe problemy
Przewody lampy są wygięte po montażu
To normalne zjawisko. Po pewnym czasie wiszenia przewody wyprostują się naturalnie pod własnym ciężarem.
Potrzeba zmiany długości łańcucha
Łańcuch można skrócić przed zawieszeniem. Jeśli potrzebujesz dłuższego łańcucha lub przewodów, należy zakupić certyfikowane zamienniki i zlecić ich wymianę profesjonalnemu elektrykowi.
Przed użyciem
- Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj 20 żarówek E12 (maks. 60W każda).
- Załóż rękawiczki ochronne, aby uniknąć zabrudzenia lub uszkodzenia kryształów.
- Upewnij się, że montaż przeprowadza wykwalifikowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Bezpieczeństwo
- Produkt nie jest zabawką, trzymać z dala od dzieci poniżej 3 lat.
Ilustracje i schematy
- Schemat połączeń elektrycznych pokazuje sposób podłączenia przewodów domowych (czarny, biały, zielony) do przewodów lampy (przezroczyste, mosiężne) za pomocą kostki zaciskowej.
- Instrukcja montażu zawiera rysunki pokazujące kolejność instalacji wsporników i kryształów od góry do dołu.
Zgodność modelu
- Jeśli chcesz użyć ściemniacza, musisz zakupić żarówki z funkcją ściemniania oraz odpowiedni ściemniacz.
