Instrukcja obsługi żyrandola Feit Electric 22-Inch Decorative 3-Light Chandelier CHD225CCTNLBK
Kompletny przewodnik instalacji i obsługi żyrandola Feit Electric CHD225CCTNLBK. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz korzystać z trybów oświetlenia i zmiany temperatury barwowej.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Żyrandol Feit Electric CHD225CCTNLBK to oprawa z trzema trybami pracy i regulacją temperatury barwowej (2700K-5000K). Instalacja wymaga montażu prętów przedłużających, podłączenia przewodów za pomocą złącza Wago oraz montażu czaszy do puszki sufitowej. str. 1, 4, 5, 6
Najważniejsze czynności
- Montaż prętów przedłużających str. 4
- Podłączenie przewodów elektrycznych str. 5
- Wybór trybu pracy str. 6
Pierwsze uruchomienie
- Po instalacji włącz zasilanie. Urządzenie domyślnie uruchomi się w trybie 1 (tylko żarówka). str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Aby zresetować tryb pracy, wyłącz zasilanie na dłużej niż 10 sekund; urządzenie wróci do trybu 1. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura barwowa | 2700K, 3000K, 3500K, 4000K, 5000K | Regulowana temperatura barwowa światła | str. 6 |
| Temperatura pracy | 0°F - 120°F | Dopuszczalny zakres temperatur otoczenia | str. 2 |
Gdzie szukać w PDF
- Safety Information str. 2
- Installation str. 4, 5
- Operating the Fixture str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Feit Electric CHD225CCTNLBK to dekoracyjna oprawa oświetleniowa przeznaczona do montażu sufitowego. Urządzenie jest przystosowane do pracy w warunkach wilgotnych (Damp Locations) w zakresie temperatur od 0°F do 120°F (-18°C do 49°C). Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.
Przygotowanie i montaż
Przed montażem upewnij się, że posiadasz wszystkie elementy zestawu: oprawę (AA), czaszę (BB), pręty przedłużające (CC, DD, EE) oraz elementy montażowe. Do instalacji wymagany jest śrubokręt krzyżakowy.
- Montaż prętów: Zmontuj pręty przedłużające, łącząc je za pomocą dostarczonych złączy (KK, LL, MM) zgodnie z instrukcją, aby uzyskać pożądaną długość.
- Płyta montażowa: Odkręć płytę montażową (FF) od czaszy (BB) i przymocuj ją do puszki przyłączeniowej w suficie za pomocą śrub (JJ).
Podłączenie elektryczne
Podłączenie musi być zgodne z lokalnymi przepisami elektrycznymi (N.E.C.).
- Podłącz przewód uziemiający (miedź) z oprawy do przewodu uziemiającego w puszce przyłączeniowej.
- Użyj złącza Wago (GG), aby połączyć biały przewód oprawy z białym przewodem zasilającym oraz czarny przewód oprawy z czarnym przewodem zasilającym.

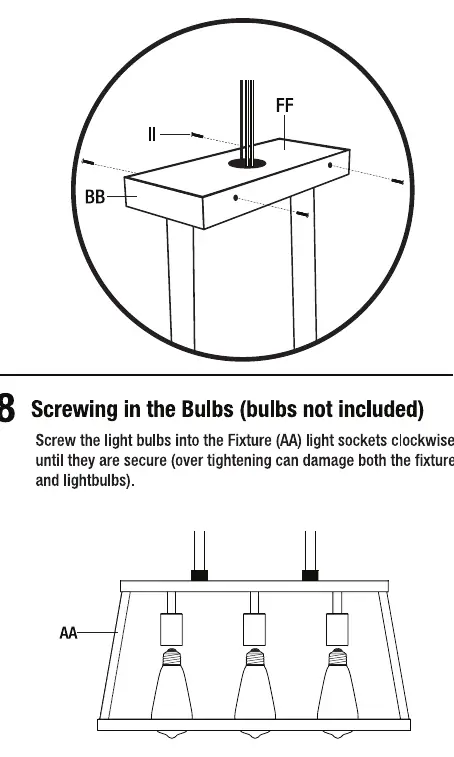

- Po wykonaniu połączeń, wsuń przewody do czaszy (BB) i przykręć ją do płyty montażowej (FF) za pomocą śrub (II).
Obsługa i tryby pracy
Żyrandol posiada trzy tryby pracy, które zmienia się poprzez szybkie przełączanie włącznika ściennego (wł./wył. w czasie krótszym niż 5 sekund):
- Tryb 1: Tylko żarówka.
- Tryb 2: Żarówka + światło dolne (downlight).
- Tryb 3: Tylko światło górne (up light).
Jeśli urządzenie zostanie wyłączone na dłużej niż 10 sekund, automatycznie powróci do trybu 1. W trybie 2 można zmieniać temperaturę barwową światła za pomocą przycisku na czaszy (BB): 2700K (Soft White), 3000K (Bright White), 3500K (Neutral White), 4000K (Cool White), 5000K (Daylight).
Praktyczna pomoc
Typowe problemy
Światło nie zmienia koloru po naciśnięciu przycisku
Upewnij się, że urządzenie znajduje się w trybie 2 (żarówka + światło dolne). Zmiana koloru jest możliwa tylko w tym trybie.
Urządzenie wraca do trybu 1 po włączeniu
Jeśli zasilanie było wyłączone na dłużej niż 10 sekund, urządzenie resetuje się do trybu domyślnego (tryb 1).
Przed użyciem
- Wyłącz zasilanie główne na bezpieczniku.
- Przygotuj śrubokręt krzyżakowy.
- Sprawdź, czy miejsce montażu jest suche (damp location).
- Upewnij się, że posiadasz żarówki (brak w zestawie).
- Sprawdź, czy wszystkie połączenia przewodów są ciasne i zabezpieczone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- SW (Soft White)
- 2700K - ciepła barwa światła
- Zakres temperatur
- 0°F - 120°F (-18°C - 49°C)
Ilustracje i schematy
- Schemat montażu prętów (krok 4) pokazuje kolejność łączenia elementów AA, BB, CC, DD, EE, KK, LL, MM.
- Schemat podłączenia przewodów (krok 6) ilustruje użycie złącza Wago (GG) do połączenia przewodów zasilających z oprawą.
Zgodność modelu
- Wymaga instalacji zgodnie z lokalnymi przepisami elektrycznymi (N.E.C.).
- Przystosowane do miejsc wilgotnych (Damp Locations).
