Instrukcja obsługi panelu LED Feit Electric 1x2 Skylight FP1X2/SKY/5CCT/WH

Kompletny przewodnik instalacji i obsługi panelu LED Feit Electric 1x2 Skylight. Dowiedz się, jak zamontować oprawę w puszce lub bezpuszkowo, skonfigurować temperaturę barwową i sterować trybami świecenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Panel LED Feit Electric 1x2 Skylight to oprawa oświetleniowa z wybieralną temperaturą barwową, montowana w suficie lub na ścianie. Obsługuje trzy tryby świecenia sterowane przełącznikiem ściennym. str. 2, 7

Najważniejsze czynności

Zmiana temperatury barwowej str. 7
Zmiana trybu świecenia str. 7

Pierwsze uruchomienie

Po instalacji włącz zasilanie. Domyślnie urządzenie uruchamia się w Mode 1 (Skylight). str. 7

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Urządzenie wraca do Mode 1

Jeśli urządzenie jest wyłączone na dłużej niż 10 sekund, automatycznie wraca do trybu domyślnego (Mode 1).

str. 7

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	120V	Zasilanie sieciowe	str. 2

Gdzie szukać w PDF

Instalacja w puszce str. 4, 5
Instalacja bezpuszkowa str. 6
Obsługa i kolory str. 7

Spis treści

Najważniejsze informacje

Panel LED Feit Electric 1x2 Skylight to oprawa oświetleniowa przeznaczona do montażu w suficie lub na ścianie. Urządzenie wymaga zasilania 120VAC, 60Hz i pobiera 40W mocy. Oprawa jest przystosowana do pracy w miejscach o podwyższonej wilgotności (Damp Location). Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Zawartość zestawu

W skład zestawu wchodzą:

Płyta montażowa (Mounting Plate)
Śruby montażowe (3/16 in. Bolts, #8-32 x 1 in., #0.12 x 0.12 in., #0.16 x 0.22 in.)
Nakrętki przewodów (Wire Nuts)
Panel LED (LED Flat Panel)
Śruba oczkowa z nakrętką skrzydełkową (Eye Bolt Screw with Wing Nut)
Klipsy sprężynowe (Spring Clips)
Puszka przyłączeniowa (Junction Box)

Instalacja w puszce (Junction Box)

Wyłącz zasilanie w skrzynce bezpieczników.
Zidentyfikuj przewody (czarny - faza, biały - neutralny, zielony - uziemienie).
Zdejmij płytę montażową z oprawy.
Przymocuj płytę montażową do puszki przyłączeniowej za pomocą śrub #8-32.
Zaznacz pozycje otworów na suficie/ścianie, wywierć otwory i zabezpiecz śruby skrzydełkowe (toggle bolts).
Podłącz przewody zasilające do przewodów oprawy.
Zawieś oprawę na płycie montażowej, używając ramion wahliwych (swing arms).
Wsuń oprawę do płyty montażowej i zablokuj ją.

Instalacja bezpuszkowa (Canless)

Wymierz miejsce montażu i wytnij otwór w suficie (4 cale + 5/8 cala).
Zdejmij płytę montażową z oprawy.
Zamontuj klipsy sprężynowe z tyłu panelu LED.
Przymocuj puszkę przyłączeniową (Junction Box) do tyłu panelu.
Podłącz przewody zasilające wewnątrz puszki przyłączeniowej.
Zabezpiecz kabel bezpieczeństwa (safety cable) za pomocą śruby oczkowej.
Wsuń panel w otwór, aż klipsy sprężynowe zatrzasną się na miejscu.

Obsługa i tryby świecenia

Oprawa posiada trzy tryby świecenia, które zmienia się za pomocą przełącznika ściennego:

Tryb 1 (Skylight): Włącz zasilanie przełącznikiem ściennym.

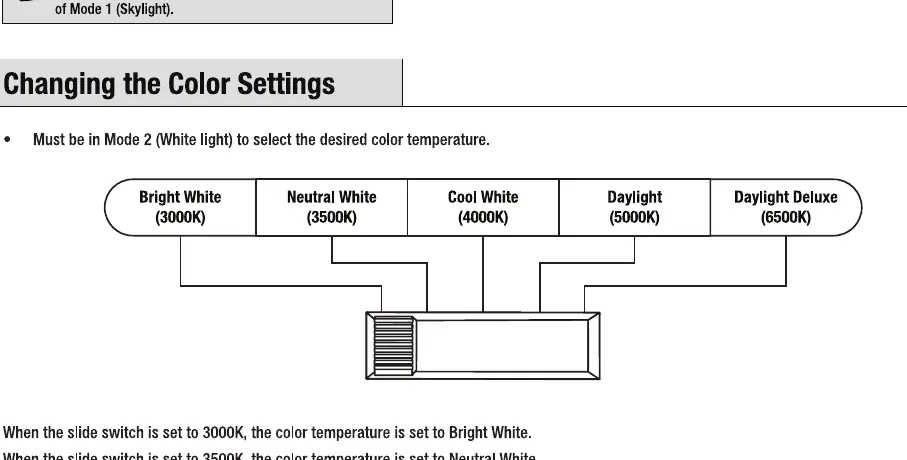

Tryb 2 (White light): Wyłącz i włącz przełącznik ścienny w czasie krótszym niż 3 sekundy. W tym trybie można wybrać temperaturę barwową za pomocą przełącznika suwakowego z tyłu oprawy (3000K, 3500K, 4000K, 5000K, 6500K).
Tryb 3 (Blue light): Ponownie wyłącz i włącz przełącznik ścienny w czasie krótszym niż 3 sekundy.

Uwaga: Jeśli urządzenie zostanie wyłączone na dłużej niż 10 sekund, automatycznie powróci do trybu domyślnego (Tryb 1).

Praktyczna pomoc

Typowe problemy

Światło nie świeci po instalacji

Sprawdź, czy wszystkie połączenia przewodów są poprawne i dokręcone. Upewnij się, że zasilanie w skrzynce bezpieczników jest włączone.

Nie można zmienić trybu świecenia

Upewnij się, że przełącznik ścienny jest wyłączany i włączany w czasie krótszym niż 3 sekundy. Jeśli przerwa jest dłuższa niż 10 sekund, urządzenie zresetuje się do trybu domyślnego.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
Upewnij się, że posiadasz odpowiednie narzędzia: śrubokręt krzyżakowy, wiertarkę, otwornicę (recessed lighting hole saw).
Sprawdź, czy miejsce montażu jest odpowiednie (sufit lub ściana).
Upewnij się, że masz dostęp do przewodów zasilających (faza, neutralny, uziemienie).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Damp Location: Oprawa może być montowana w miejscach narażonych na wilgoć, ale nie bezpośrednio na działanie deszczu.

Ilustracje i schematy

Schemat montażu w puszce (Junction Box) pokazuje użycie płyty montażowej i śrub skrzydełkowych.
Schemat montażu bezpuszkowego (Canless) wymaga wycięcia otworu w suficie i użycia klipsów sprężynowych.

Zgodność modelu

Wymagana instalacja zgodnie z lokalnymi przepisami elektrycznymi (N.E.C.).
Domyślna temperatura barwowa ustawiona fabrycznie na 4000K.
