Instrukcja obsługi panelu LED Feit Electric 1X4 Skylight
Kompletny przewodnik instalacji i obsługi panelu LED Feit Electric 1X4 Skylight. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz zmieniać tryby pracy i temperaturę barwową światła.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Panel LED Feit Electric 1X4 Skylight to oprawa sufitowa lub ścienna z regulowaną temperaturą barwową. Instalacja wymaga wyłączenia zasilania, montażu płyty za pomocą śrub skrzydełkowych i podłączenia przewodów zgodnie z instrukcją. str. 4, 5
Najważniejsze czynności
- Montaż oprawy str. 4, 5
- Zmiana temperatury barwowej str. 6
Pierwsze uruchomienie
- Włącz zasilanie po instalacji, aby wejść w tryb 1 (Skylight). str. 6
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120VAC | Napięcie zasilania | str. 2 |
| Moc | 70W | Pobór mocy | str. 2 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 4, 5
- Obsługa i ustawienia str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Panel LED Feit Electric 1X4 Skylight to oprawa oświetleniowa przeznaczona do montażu sufitowego lub ściennego. Urządzenie wymaga zasilania 120VAC, 60Hz i pobiera 70W mocy. Oprawa jest przystosowana do pracy w miejscach o podwyższonej wilgotności (Damp Location). Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Zawartość zestawu

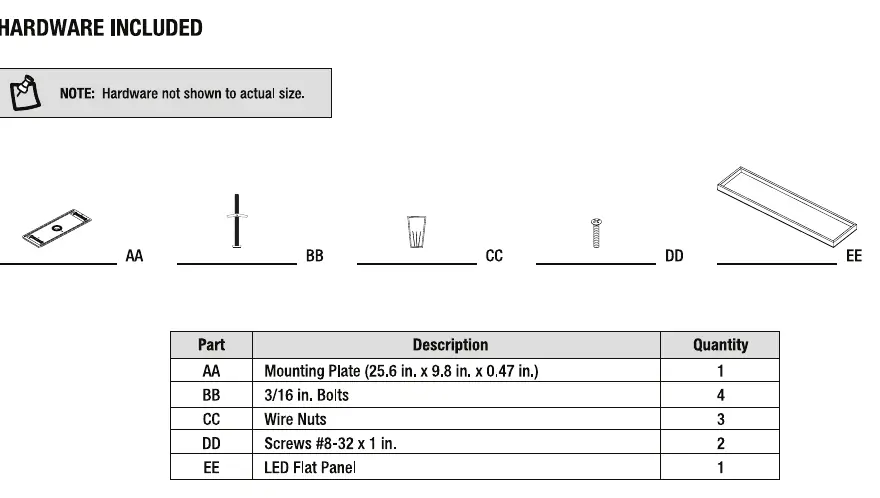

- Panel LED (1 szt.)
- Płyta montażowa (1 szt.)
- Śruby skrzydełkowe 3/16 cala (4 szt.)
- Nakrętki przewodów (3 szt.)
- Śruby #8-32 x 1 cal (2 szt.)
Przygotowanie do montażu
Do instalacji wymagane są następujące narzędzia (brak w zestawie):
- Śrubokręt krzyżakowy
- Wiertarka
- Wiertło 1/2 cala
Instalacja
- Wyłącz zasilanie w skrzynce bezpieczników lub na wyłączniku ściennym.
- Zidentyfikuj przewody: czarny (faza), biały (neutralny), zielony (uziemienie).
- Zdejmij płytę montażową z oprawy i przymocuj ją do puszki przyłączeniowej za pomocą śrub #8-32.
- Używając płyty montażowej jako szablonu, zaznacz miejsca na otwory pod śruby skrzydełkowe.
- Wywierć otwory wiertłem 1/2 cala, włóż śruby skrzydełkowe (toggle bolts) i zamocuj płytę montażową.
- Podłącz przewody zasilające do przewodów oprawy (czarny do czarnego, biały do białego, zielony do uziemienia) za pomocą nakrętek.
- Zawieś oprawę na płycie montażowej, używając ramion podtrzymujących.
- Podnieś oprawę, wsuwając przewody do środka, i zablokuj ją w odpowiedniej pozycji na suficie lub ścianie.
- Włącz zasilanie.
Obsługa i tryby pracy
Oprawa posiada trzy tryby pracy, które zmienia się poprzez włączanie i wyłączanie wyłącznika ściennego:
- Tryb 1 (Skylight): Włącza się automatycznie po instalacji.
- Tryb 2 (Białe światło): Włącz wyłącznik, wyłącz go i włącz ponownie w czasie krótszym niż 3 sekundy. W tym trybie można zmieniać temperaturę barwową.
- Tryb 3 (Niebieskie światło): Włącz wyłącznik, wyłącz go i włącz ponownie w czasie krótszym niż 3 sekundy.
Jeśli urządzenie zostanie wyłączone na dłużej niż 10 sekund, automatycznie powróci do Trybu 1.
Zmiana temperatury barwowej
Zmiana temperatury barwowej jest możliwa tylko w Trybie 2 (białe światło). Na tylnej stronie oprawy znajduje się przełącznik suwakowy, który pozwala wybrać jedną z pięciu temperatur: 3000K (Bright White), 3500K (Neutral White), 4000K (Cool White), 5000K (Daylight) lub 6500K (Daylight Deluxe). Ustawienie fabryczne to 4000K.
Praktyczna pomoc
Typowe problemy
Światło nie działa po instalacji
Sprawdź, czy zasilanie jest włączone na wyłączniku ściennym i czy wszystkie przewody są poprawnie połączone nakrętkami.
Nie można zmienić temperatury barwowej
Upewnij się, że oprawa znajduje się w Trybie 2 (białe światło). Zmiana temperatury działa tylko w tym trybie.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt krzyżakowy, wiertarkę i wiertło 1/2 cala
- Sprawdź, czy wszystkie elementy montażowe są w zestawie
- Upewnij się, że miejsce montażu jest suche (damp location)
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 120VAC, 70W, 60Hz
- Standardowe parametry zasilania elektrycznego
- Damp Location
- Oprawa przystosowana do montażu w miejscach o podwyższonej wilgotności
Ilustracje i schematy

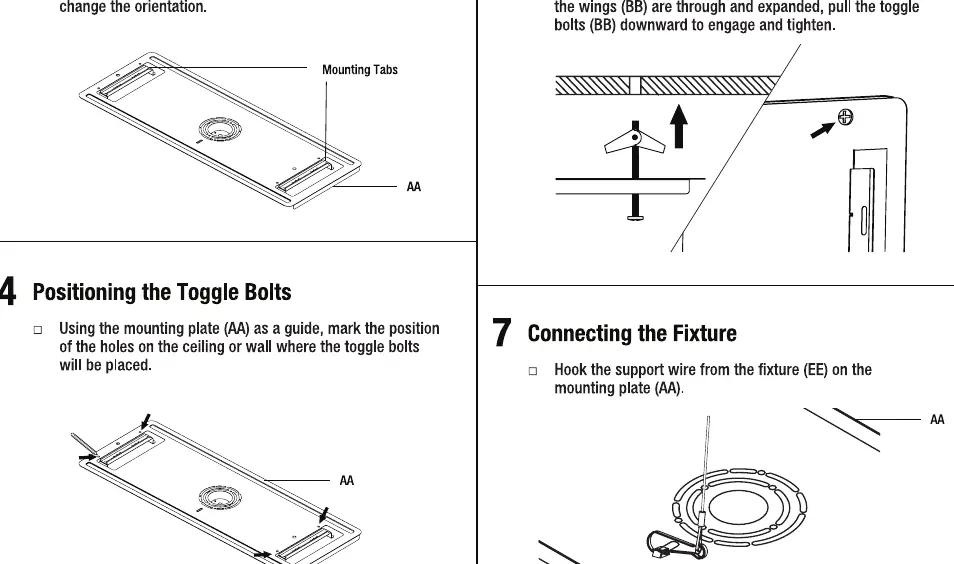

- Schemat montażu pokazuje użycie śrub skrzydełkowych (toggle bolts) do mocowania płyty montażowej w suficie lub ścianie.
- Instrukcja podłączenia przewodów: czarny do fazy, biały do neutralnego, zielony do uziemienia.
Zgodność modelu
- Oprawa jest ściemnialna (Wall Dimmable).
- Przeznaczona do montażu na suficie lub ścianie.
