Instrukcja obsługi lampy łazienkowej Feit Electric VAN21/3L1/MOBAT/BK

Szybki przewodnik po instalacji i obsłudze lampy łazienkowej Feit Electric VAN21/3L1/MOBAT/BK. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz korzystać z funkcji czujnika ruchu i ładowania wbudowanej lampki nocnej.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Lampa łazienkowa Feit Electric VAN21/3L1/MOBAT/BK to oprawa z czujnikiem ruchu i wbudowanym akumulatorem. Instalacja wymaga podłączenia do sieci 120V, a funkcja lampki nocnej wymaga włączenia przełącznika na spodzie obudowy. str. 1, 4

Najważniejsze czynności

Montaż płytki montażowej do puszki przyłączeniowej. str. 3
Podłączenie przewodów (uziemienie, neutralny, faza). str. 3
Aktywacja lampki nocnej przełącznikiem na spodzie obudowy. str. 4

Pierwsze uruchomienie

Włącz zasilanie ścienne, aby naładować akumulator lampki nocnej. str. 4

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Lampka nocna nie działa.

Sprawdź przełącznik na spodzie oprawy (musi być ON) oraz naładuj akumulator (włącz światło główne na 3h).

str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	120VAC, 60Hz	Zasilanie sieciowe	str. 2
Moc żarówek	3x Max 42W	Maksymalna moc żarówek LED	str. 2
Czas ładowania	ok. 3 godziny	Czas pełnego ładowania akumulatora	str. 4
Czas pracy	min. 4 godziny	Minimalny czas pracy na baterii	str. 4

Gdzie szukać w PDF

Instrukcje bezpieczeństwa i specyfikacja str. 2
Instrukcja montażu str. 3, 4
Obsługa funkcji str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

Strona 3

Strona 3

Strona 4

Strona 4

Najważniejsze informacje z instrukcji

Lampa łazienkowa Feit Electric VAN21/3L1/MOBAT/BK to oprawa oświetleniowa z wbudowaną funkcją lampki nocnej aktywowanej ruchem. Urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego w miejscach o umiarkowanej wilgotności (Damp Locations). Lampa wymaga zasilania sieciowego 120V i jest przystosowana do żarówek LED.

Bezpieczeństwo

Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Podczas prac montażowych zaleca się noszenie rękawic ochronnych, aby uniknąć skaleczeń o ostre krawędzie metalowych elementów.
Oprawa musi być prawidłowo uziemiona.
Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami (N.E.C. w USA, C.E.C. w Kanadzie).

Instalacja

Przygotowanie: Wyłącz zasilanie. Przygotuj śrubokręt krzyżakowy.
Demontaż płytki montażowej: Odkręć dwie śruby mocujące (DD) i zdejmij płytkę montażową (BB) z korpusu lampy (AA).
Montaż płytki do puszki: Przymocuj płytkę montażową (BB) do puszki przyłączeniowej za pomocą śrub (CC). Upewnij się, że strzałka na płytce wskazuje kierunek "góra".
Podłączenie przewodów: Użyj złączek (EE). Połącz zielony przewód uziemienia z uziemieniem instalacji domowej. Połącz biały przewód z neutralnym, a czarny z fazowym.
Montaż oprawy: Nałóż korpus lampy (AA) na płytkę montażową (BB), zaczynając od górnych zaczepów. Zabezpiecz całość śrubami (DD) od dołu.
Klosze i żarówki: Zamontuj szklane klosze (FF) za pomocą pierścieni mocujących (GG). Wkręć żarówki LED (brak w zestawie, maks. 42W).

Obsługa i funkcje

Działanie lampy: Głównym oświetleniem steruje się za pomocą standardowego przełącznika ściennego. Gdy przełącznik jest włączony, lampa świeci, a akumulator lampki nocnej się ładuje.

Lampka nocna z czujnikiem ruchu: Aby aktywować funkcję lampki nocnej, należy ustawić przełącznik znajdujący się na spodzie oprawy w pozycji ON. Gdy przełącznik ścienny jest wyłączony, lampka nocna automatycznie włączy się na 60 sekund po wykryciu ruchu w ciemnym pomieszczeniu.

Ładowanie: Akumulator ładuje się automatycznie podczas normalnego użytkowania lampy (gdy przełącznik ścienny jest w pozycji ON). Pełne naładowanie zajmuje około 3 godzin i zapewnia co najmniej 4 godziny pracy.

Praktyczna pomoc

Typowe problemy

Lampka nocna nie włącza się po wykryciu ruchu.

Upewnij się, że przełącznik na spodzie oprawy jest ustawiony w pozycji ON oraz że akumulator został naładowany (przełącznik ścienny był włączony przez min. 3 godziny).

Główne światło nie świeci.

Sprawdź zasilanie w skrzynce bezpieczników oraz poprawność połączeń przewodów w puszce przyłączeniowej.

Przed użyciem

Wyłącz zasilanie główne przed rozpoczęciem prac.
Upewnij się, że posiadasz żarówki LED (brak w zestawie).
Sprawdź, czy puszka przyłączeniowa jest uziemiona.
Przygotuj śrubokręt krzyżakowy.
Załóż rękawice ochronne.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Damp Locations: Oprawa przystosowana do pomieszczeń o podwyższonej wilgotności, np. łazienek.

Ilustracje i schematy

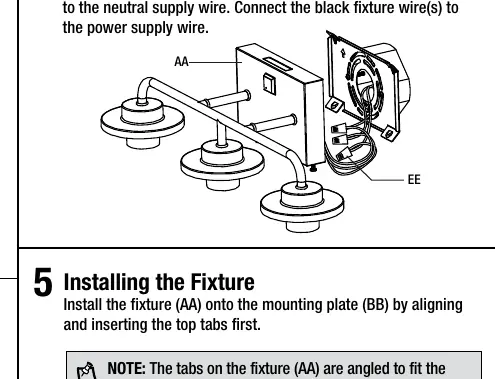

Schemat połączeń: pokazuje sposób łączenia przewodów za pomocą złączek (zielony-uziemienie, biały-neutralny, czarny-faza).

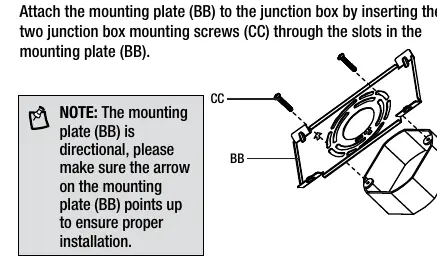

Montaż płytki: wskazuje na konieczność ustawienia strzałki na płytce montażowej do góry.
Zasięg czujnika: ilustruje zasięg detekcji ruchu (10 stóp w każdą stronę, wysokość 6-7 stóp).

Zgodność modelu

Przeznaczona wyłącznie do żarówek typu LED.
Nie używać w celach komercyjnych.
