Instrukcja montażu lampy Uolfin 5069513

Pobierz instrukcję montażu lampy Uolfin 5069513. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody i dbać o produkt.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje proces montażu i podłączenia elektrycznego lampy Uolfin 5069513. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie elektryczne. str. 1, 2, 3

Najważniejsze czynności

  • Wyłączenie zasilania str. 1, 2
  • Podłączenie przewodów str. 3

Problemy i rozwiązania

Oprawa nie przylega do ściany

Wyreguluj długość śrub montażowych na płytce (C).

str. 3
Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

  • Czyszczenie oprawy str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 120V Wymagane napięcie zasilania str. 1
Moc żarówki 40W Maksymalna moc na jedno gniazdo str. 1, 3

Gdzie szukać w PDF

  • Bezpieczeństwo i narzędzia str. 1
  • Lista części i montaż str. 2
  • Podłączenie elektryczne i konserwacja str. 3
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przed przystąpieniem do montażu lampy Uolfin 5069513 należy bezwzględnie wyłączyć zasilanie elektryczne w domu (wyłącznik główny lub bezpieczniki). Producent zaleca, aby instalacja została wykonana przez wykwalifikowanego elektryka. Lampa przeznaczona jest do pracy przy napięciu 120V, a maksymalna moc żarówki na jedno gniazdo wynosi 40W.

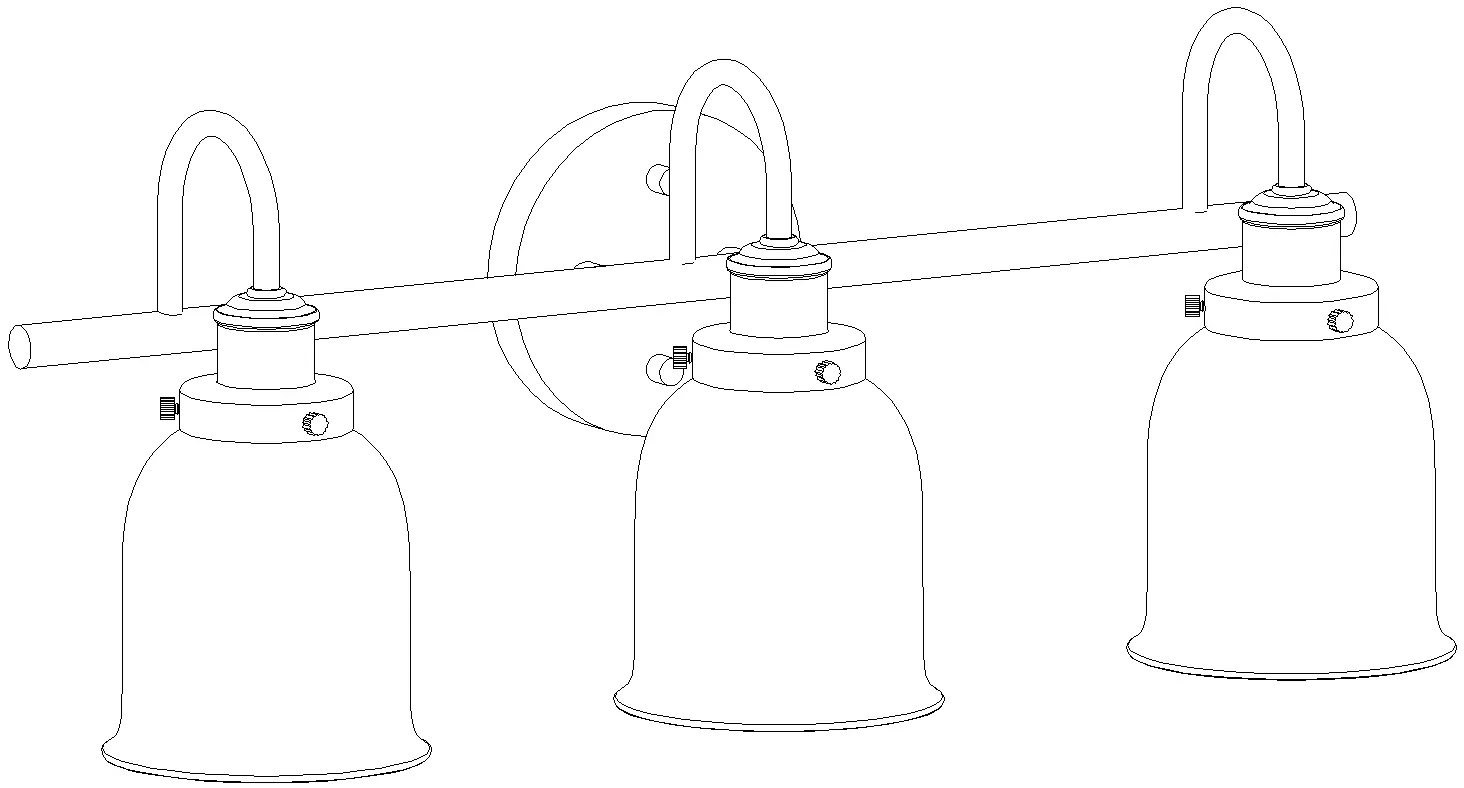

Wygląd gotowej lampy
Wygląd gotowej lampy

Narzędzia i części

Do montażu wymagane są następujące narzędzia (nie dołączone do zestawu):

  • Drabina
  • Śrubokręt krzyżakowy i płaski
  • Taśma izolacyjna
  • Kombinerki
  • Ściągacz izolacji

Zestaw zawiera: płytkę montażową, śrubę uziemiającą, płytę tylną, nakrętki kołpakowe, ramiona, gniazda, śruby, klosze szklane, śruby montażowe oraz złącza przewodów.

Montaż i instalacja

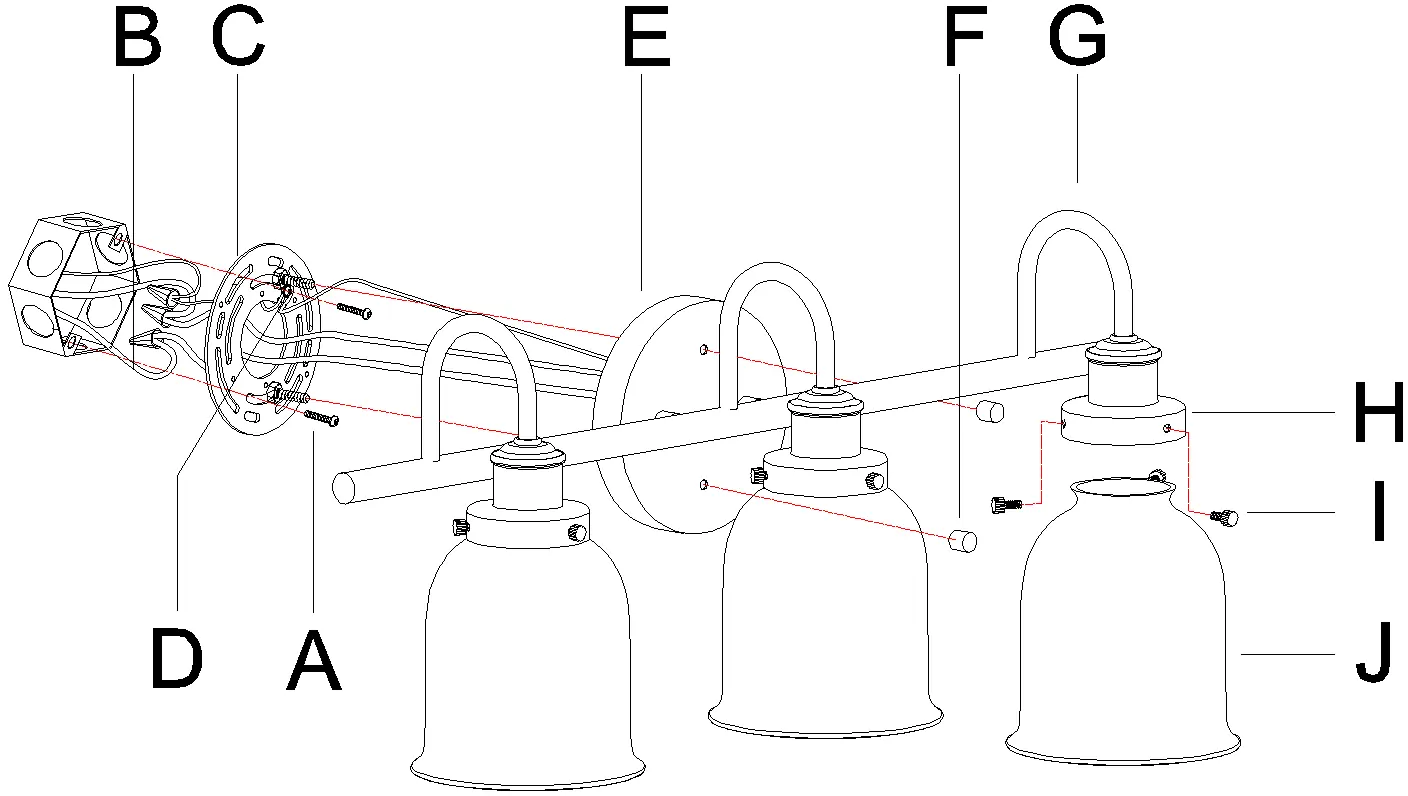

Schemat części i montażu
Schemat części i montażu
  1. Przygotowanie: Usuń oprawę z opakowania i sprawdź kompletność części. Wyłącz zasilanie.
  2. Płytka montażowa: Przeprowadź przewody zasilające przez płytkę montażową (C) i przymocuj ją do puszki elektrycznej za pomocą śrub (A).
  3. Podłączenie przewodów: Połącz przewody zgodnie z instrukcją (patrz sekcja Podłączenie elektryczne). Upewnij się, że przewód uziemiający (goła miedź) jest poprawnie podłączony.
  4. Mocowanie oprawy: Dopasuj otwory w płycie tylnej (E) do śrub montażowych na płytce (C) i zabezpiecz nakrętkami (F). Jeśli oprawa nie przylega ściśle do ściany, wyreguluj długość śrub montażowych na płytce (C).
  5. Wykończenie: Zamontuj klosze szklane (J) na gniazdach (H) za pomocą śrub (I). Zainstaluj żarówki (brak w zestawie), pamiętając o limicie mocy.

Podłączenie elektryczne

Podłącz przewody zgodnie z poniższymi zasadami:

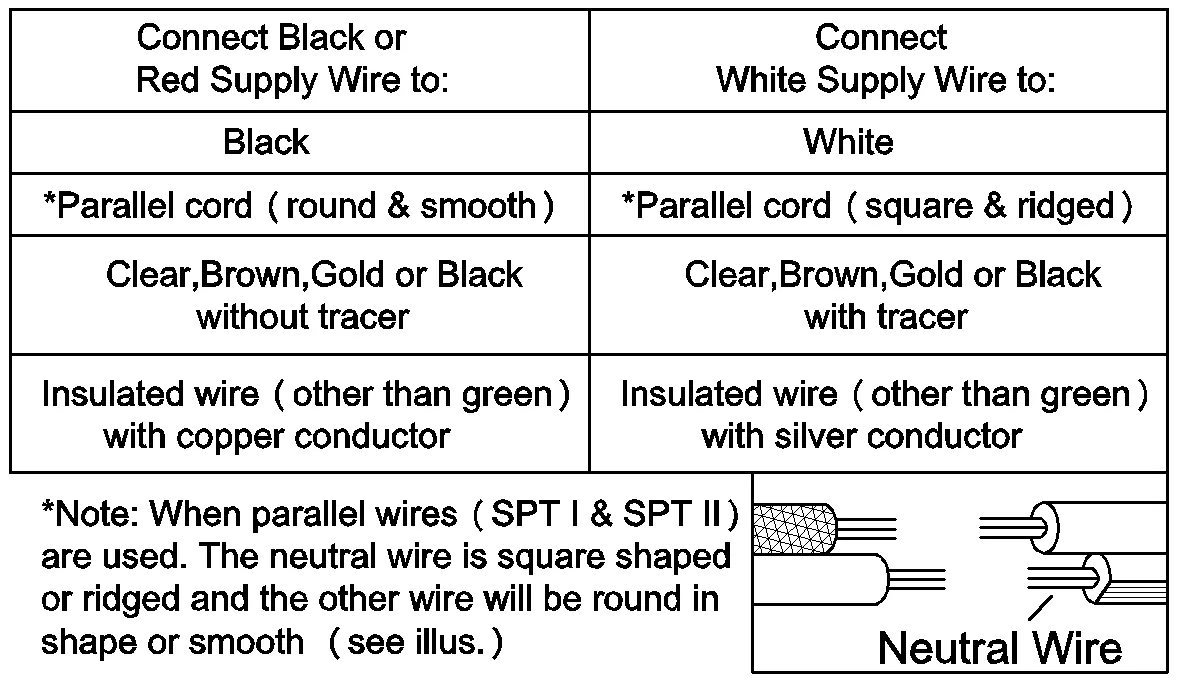

Tabela połączeń przewodów
Tabela połączeń przewodów
  • Przewód uziemiający: Zawsze podłączaj goły przewód miedziany do śruby uziemiającej. Nigdy nie podłączaj innych przewodów do uziemienia.
  • Przewody zasilające: Czarny lub czerwony przewód zasilający należy połączyć z czarnym przewodem oprawy. Biały przewód zasilający łączy się z białym przewodem oprawy.
  • Zabezpieczenie: Skręć przewody razem za pomocą złączy plastikowych i owiń każde złącze taśmą izolacyjną. Upewnij się, że żadne druty nie są odsłonięte i wsuń je ostrożnie do puszki elektrycznej.

Czyszczenie i konserwacja

Do czyszczenia oprawy używaj miękkiej szmatki. Klosze szklane można czyścić łagodnym detergentem (np. mydłem). Nie używaj materiałów ściernych, proszków do szorowania, wełny stalowej ani papieru ściernego, ponieważ mogą one uszkodzić powierzchnię lampy.

Praktyczna pomoc

Typowe problemy

Lampa nie przylega ściśle do ściany po montażu

Zdejmij płytę tylną (E), wyreguluj długość śrub montażowych na płytce (C) poprzez odkręcenie nakrętek sześciokątnych i wkręcenie/wykręcenie śrub, aż do uzyskania odpowiedniej długości.

Niepewność co do podłączenia przewodów

Użyj dołączonych złączy plastikowych, skręć przewody, a następnie zabezpiecz każde połączenie taśmą izolacyjną.

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników
  • Przygotuj drabinę, śrubokręt, taśmę izolacyjną, kombinerki i ściągacz izolacji
  • Upewnij się, że powierzchnia montażowa jest czysta, sucha i płaska
  • Sprawdź, czy napięcie w instalacji wynosi 120V
  • Upewnij się, że ściana/sufit utrzyma ciężar lampy
Pokaż więcej Pokaż mniej

Parametry w praktyce

Maksymalna moc żarówki
40W na jedno gniazdo (nie przekraczaj tej wartości)

Ilustracje i schematy

  • Schemat A1-A5 pokazuje krok po kroku montaż mechaniczny i elektryczny
  • Tabela połączeń przewodów wskazuje, jak łączyć przewody zasilające z przewodami oprawy w zależności od ich typu (gładkie/żebrowane)

Zgodność modelu

  • Wymaga żarówek o mocy maksymalnej 40W
  • Przeznaczona do instalacji elektrycznych 120V

Pytania do tej instrukcji

Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.

Zadaj pytanie Ukryj szczegóły

Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.

Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.

Autor opracowania

Piotr Nowak

Analityk dokumentacji PDF

Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
