Instrukcja obsługi lampy ściennej Uolfin 5106284 Amelia 21-in 3-Light
Szybki przewodnik instalacji lampy ściennej Uolfin 5106284 Amelia. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i dbać o konserwację urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu i podłączenia elektrycznego lampy ściennej Uolfin 5106284. Kluczowe jest wyłączenie zasilania przed rozpoczęciem prac i przestrzeganie limitu mocy 40W na żarówkę. str. 1, 2, 3
Najważniejsze czynności
- Wyłącz zasilanie w skrzynce bezpieczników str. 1, 2
- Podłącz przewody zgodnie ze schematem str. 3
Pierwsze uruchomienie
- Po zakończeniu montażu i instalacji żarówek, włącz zasilanie. str. 3
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść lampę miękką szmatką i łagodnym detergentem. Unikaj materiałów ściernych. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V | Wymagane napięcie zasilania | str. 1 |
| Moc żarówki | 40W | Maksymalna moc na gniazdo | str. 1 |
Gdzie szukać w PDF
- Strona 1: Ostrzeżenia i narzędzia str. 1
- Strona 2: Części i instrukcja montażu str. 2
- Strona 3: Podłączenie przewodów i konserwacja str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu i instalacji lampy ściennej Uolfin 5106284. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Lampa wymaga zasilania 120V, a maksymalna moc każdej żarówki nie może przekraczać 40W.
Przygotowanie i narzędzia

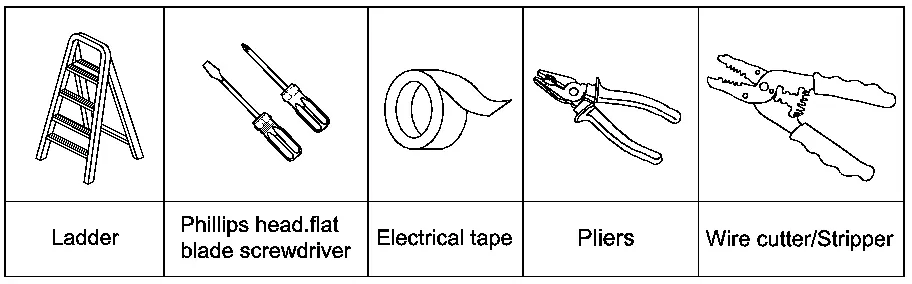

Przed rozpoczęciem montażu upewnij się, że powierzchnia montażowa jest czysta, sucha, płaska i wytrzymała. Do instalacji będą potrzebne następujące narzędzia (nie dołączone do zestawu):
- Drabina
- Śrubokręt krzyżakowy i płaski
- Taśma izolacyjna
- Kombinerki
- Ściągacz izolacji
Montaż
- Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Odkręć nakrętki (J) z płyty tylnej (E) i zdejmij płytę montażową (D).
- Przymocuj płytę montażową (D) do puszki elektrycznej za pomocą śrub (A).
- Wykonaj połączenia elektryczne zgodnie ze schematem (patrz sekcja Podłączenie elektryczne).
- Dopasuj otwory w płycie tylnej (E) do śrub montażowych i zabezpiecz ją nakrętkami (J).
- Przykręć rurki (K) do żelaznej rurki (I).
- Zamocuj szklane płyty (F) do żelaznych listew (H) za pomocą śrub (G).
- Wkręć żarówki (brak w zestawie), pamiętając o limicie mocy 40W.
Podłączenie elektryczne
Uwaga: Przewód uziemiający jest gołym przewodem miedzianym. Nigdy nie podłączaj innych przewodów do uziemienia. Skręć przewody razem za pomocą plastikowych złączy, aż będą mocno połączone, a następnie owiń każde złącze zatwierdzoną taśmą izolacyjną. Upewnij się, że żadne druty nie są odsłonięte i ostrożnie wsuń wszystkie przewody do puszki elektrycznej.
Czyszczenie i konserwacja
Aby wyczyścić lampę, przetrzyj ją miękką szmatką. Do czyszczenia szkła używaj łagodnego detergentu (np. łagodne, nieścierne mydło). Nie używaj materiałów ściernych, takich jak myjki, proszki do szorowania, wełna stalowa lub papier ścierny.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone, czy żarówki są sprawne i czy połączenia przewodów są poprawne.
Trudności z montażem płyty tylnej
Upewnij się, że śruby montażowe są poprawnie osadzone w płycie montażowej (D) przed nałożeniem płyty tylnej (E).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj drabinę, śrubokręt, taśmę izolacyjną, kombinerki i ściągacz izolacji
- Sprawdź, czy powierzchnia montażowa wytrzyma ciężar lampy
- Upewnij się, że napięcie w instalacji wynosi 120V
- Przygotuj żarówki o mocy maksymalnej 40W
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 40W na gniazdo
Ilustracje i schematy

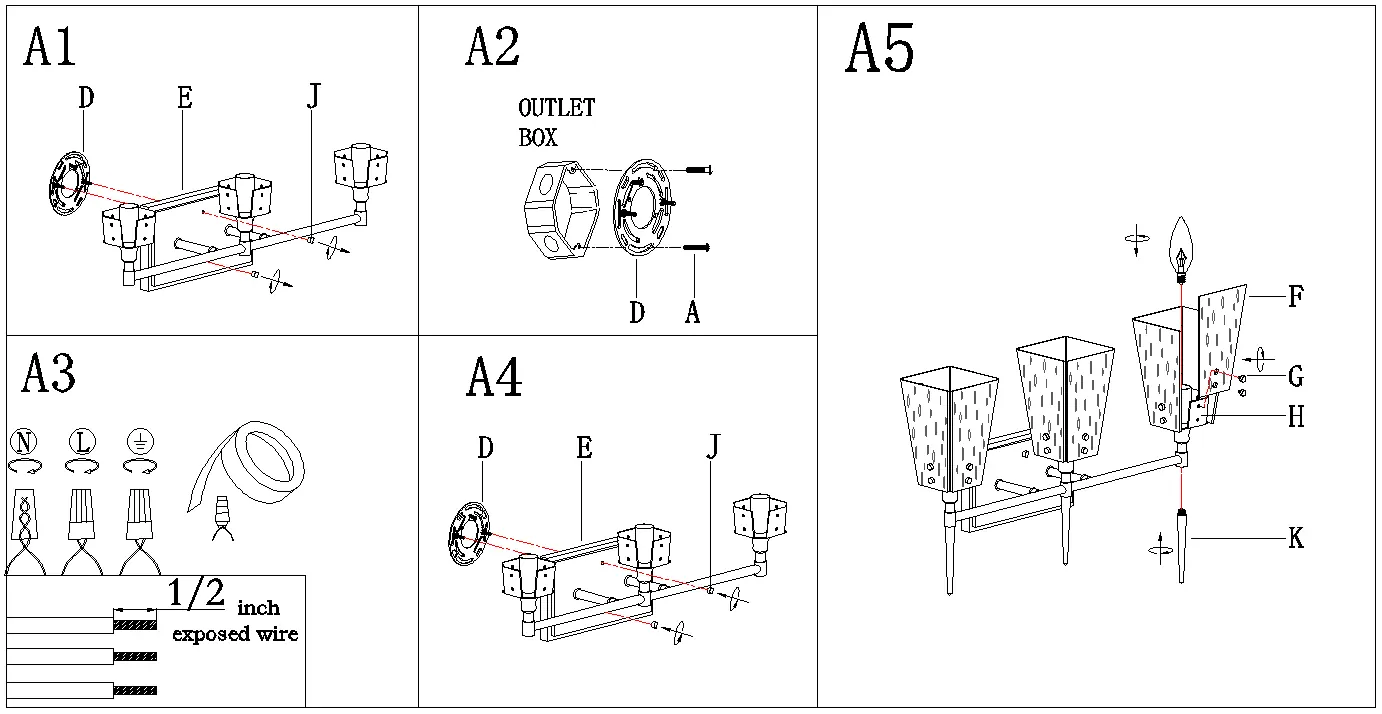

- Schemat A1-A5 pokazuje proces montażu krok po kroku
- Schemat podłączenia przewodów wyjaśnia, jak łączyć przewody zasilające z przewodami lampy

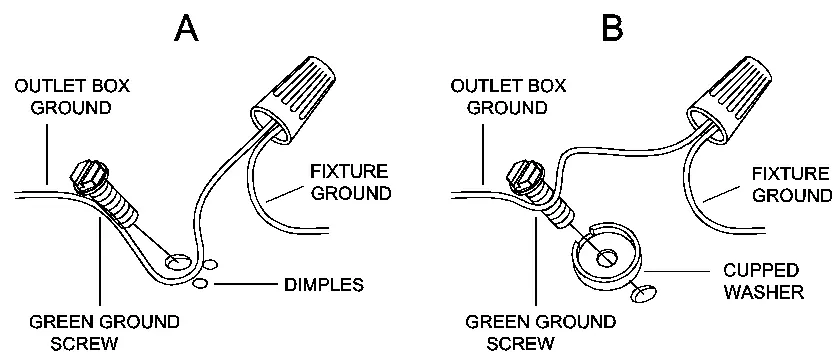

- Schemat uziemienia pokazuje poprawne podłączenie przewodu miedzianego
Zgodność modelu
- Wymaga żarówek o mocy do 40W
- Przeznaczona do instalacji na powierzchniach czystych, suchych i płaskich
