Instrukcja montażu lampy wiszącej Uolfin 1-Light
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę wiszącą Uolfin 1-Light. Instrukcja zawiera szczegółowe kroki instalacji, schematy okablowania oraz listę niezbędnych narzędzi.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera szczegółowe kroki montażu i instalacji lampy wiszącej Uolfin 1-Light. str. 1, 2, 3, 4
Najważniejsze czynności
- Wyłączenie zasilania w skrzynce bezpieczników przed rozpoczęciem prac. str. 1, 3
- Montaż łańcucha i przeciągnięcie przewodów przez ogniwa. str. 3
- Podłączenie przewodów elektrycznych zgodnie ze schematem. str. 4
- Instalacja żarówki. str. 4
Pierwsze uruchomienie
- Wyłącz zasilanie w skrzynce bezpieczników lub wyłączniku ściennym. str. 1, 3
- Przygotuj niezbędne narzędzia (drabina, śrubokręt, taśma izolacyjna, kombinerki, obcinaczki). str. 1
- Zmontuj łańcuch i przygotuj przewody zgodnie z instrukcją montażu. str. 2, 3
- Podłącz przewody elektryczne zgodnie z instrukcją i schematem kolorów. str. 4
- Zainstaluj żarówkę (brak w zestawie) i włącz zasilanie. str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść oprawę miękką szmatką. Nie używaj materiałów ściernych, takich jak czyściki, proszki, wełna stalowa lub papier ścierny. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V | Wymagane napięcie zasilania | str. 1 |
| Maksymalna moc żarówki | 60W (Typ A) | Maksymalna dopuszczalna moc na żarówkę | str. 1 |
Gdzie szukać w PDF
- Ostrzeżenia i narzędzia str. 1
- Lista części i przygotowanie str. 2
- Instrukcja montażu (kroki A i B) str. 3
- Podłączenie przewodów i czyszczenie str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy wiszącej Uolfin 1-Light. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk. Lampa jest przeznaczona do pracy pod napięciem 120V, a maksymalna moc żarówki typu A wynosi 60W.

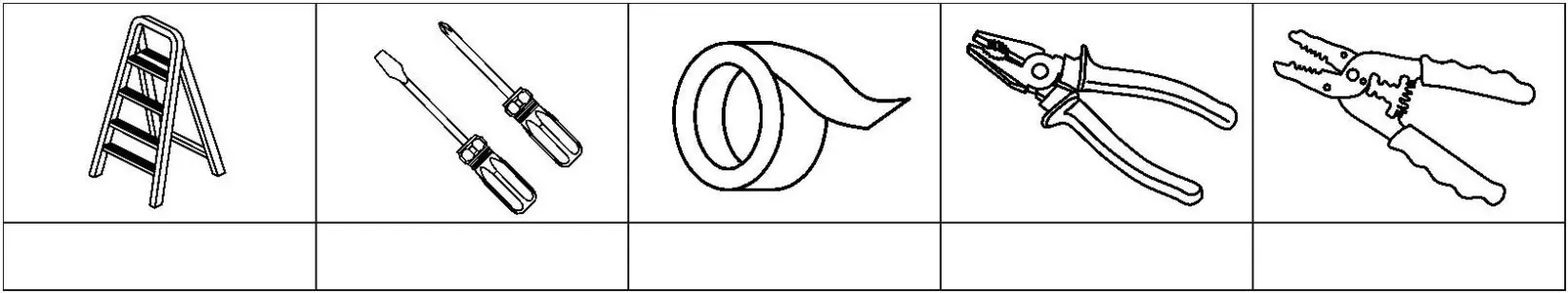

Narzędzia wymagane do montażu
Przed rozpoczęciem pracy przygotuj następujące narzędzia (nie są dołączone do zestawu):
- Drabina
- Śrubokręt krzyżakowy lub płaski
- Taśma izolacyjna
- Kombinerki
- Obcinaczki do przewodów
Montaż i instalacja
Proces instalacji składa się z dwóch głównych etapów: przygotowania lampy oraz montażu do sufitu.

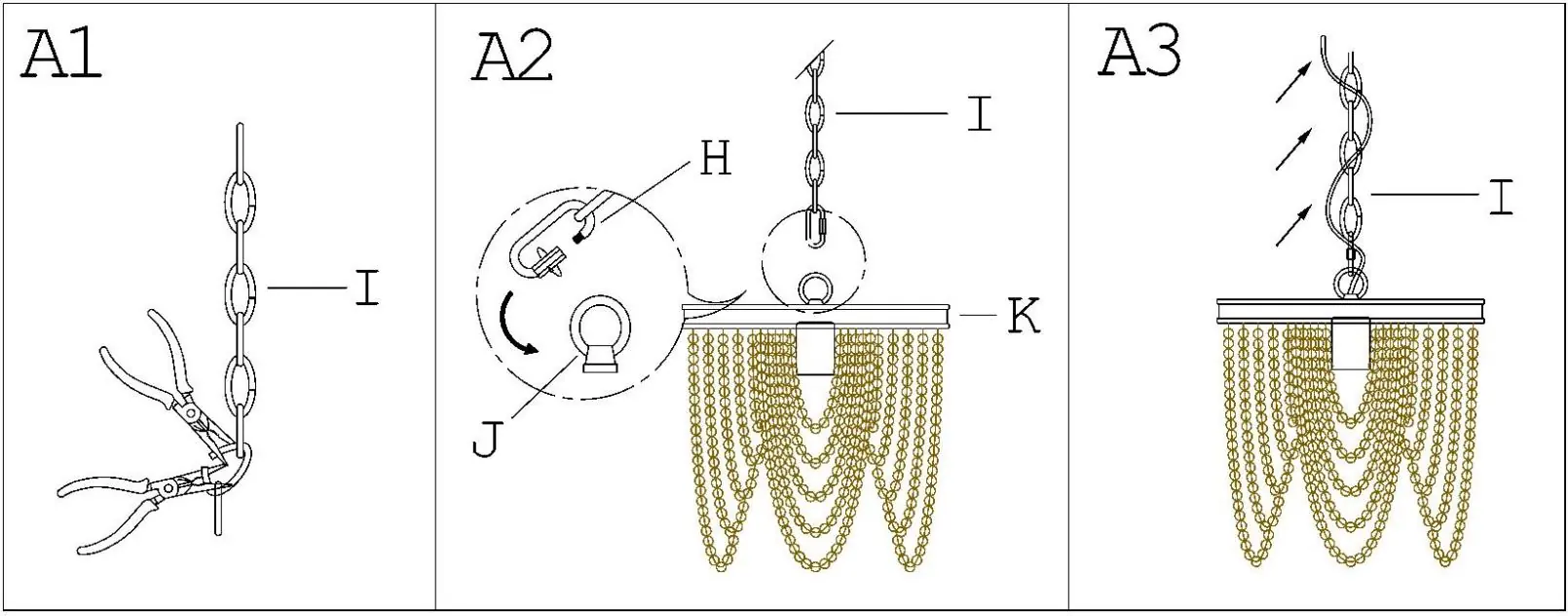

Przygotowanie (Kroki A1-A3)
- Dostosuj długość łańcucha (I) do pożądanej wysokości, usuwając zbędne ogniwa za pomocą kombinerek.
- Przymocuj ogniwo typu quick link (H) do łańcucha (I) oraz pętli (J) na górze obręczy (K).
- Przeciągnij przewody lampy przez łańcuch (I), przeplatając je przez co drugie ogniwo. Upewnij się, że przewody nie są naprężone.

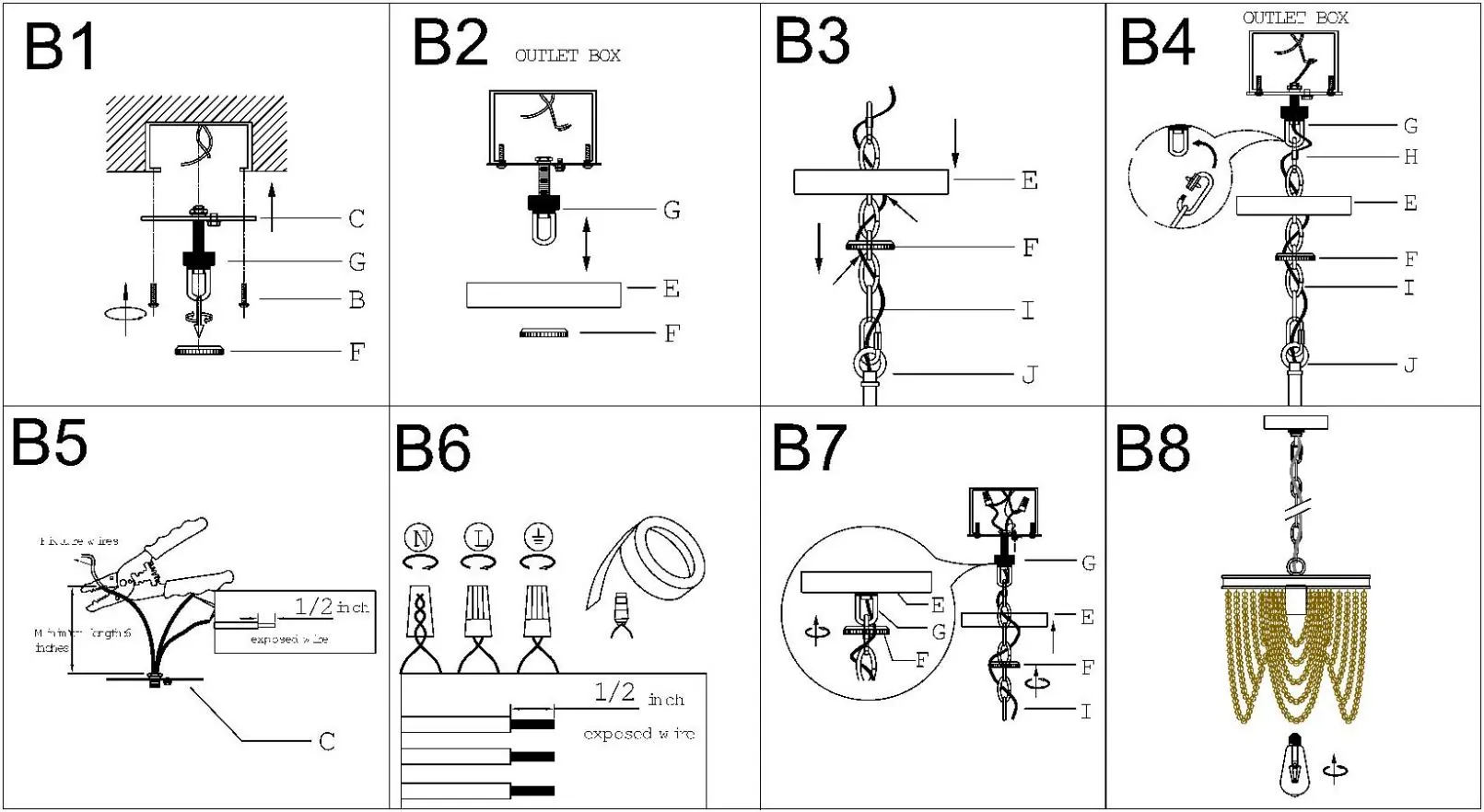

Instalacja (Kroki B1-B8)
- Zamontuj listwę montażową (C) do puszki elektrycznej w suficie za pomocą śrub (B). Upewnij się, że strona oznaczona jako "GND" jest skierowana na zewnątrz.
- Umieść podsufitkę (E) na pętli (G) i zabezpiecz ją pierścieniem (F).
- Przeciągnij przewody przez pętlę (G) i przygotuj je do podłączenia.
- Podłącz przewody zgodnie ze schematem (szczegóły w sekcji Podłączenie elektryczne).
- Po podłączeniu przewodów, zamocuj podsufitkę (E) do sufitu, dokręcając pierścień (F).
- Wkręć żarówkę (brak w zestawie), pamiętając o nieprzekraczaniu maksymalnej mocy 60W.
Podłączenie elektryczne
Uwaga: Przewód uziemiający jest przewodem z miedzi nieizolowanej. Nigdy nie podłączaj innych przewodów do przewodu uziemiającego.
- Skręć przewody razem za pomocą plastikowych złączy (nakrętek), aż będą mocno połączone.
- Zabezpiecz każde złącze taśmą izolacyjną.
- Upewnij się, że żadne żyły przewodów nie są odsłonięte, a następnie ostrożnie wsuń wszystkie przewody do puszki elektrycznej.
- Podłącz przewody zgodnie z kolorami: czarny do czarnego (zasilanie), biały do białego (neutralny).
Konserwacja
Do czyszczenia lampy używaj wyłącznie miękkiej szmatki. Nie stosuj materiałów ściernych, takich jak myjki druciane, proszki do szorowania, wełna stalowa czy papier ścierny, ponieważ mogą one uszkodzić powierzchnię lampy.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest sprawna i poprawnie wkręcona. Upewnij się, że wszystkie połączenia przewodów w puszce elektrycznej są poprawne i dokręcone.
Podsufitka nie przylega ściśle do sufitu
Wyreguluj położenie pętli (G) na listwie montażowej (C), wkręcając lub wykręcając ją, aż podsufitka będzie przylegać do sufitu.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku prądu.
- Upewnij się, że sufit jest w stanie utrzymać ciężar lampy.
- Sprawdź, czy wszystkie części wymienione w instrukcji znajdują się w opakowaniu.
- Przygotuj niezbędne narzędzia: drabina, śrubokręt, taśma izolacyjna, kombinerki.
- Upewnij się, że napięcie w instalacji wynosi 120V.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc
- 60W na żarówkę (Typ A) - nie przekraczaj tej wartości, aby uniknąć przegrzania.
Ilustracje i schematy
- Schemat A1-A3: Instrukcja skracania łańcucha i przeciągania przewodów.
- Schemat B1-B8: Kolejne kroki montażu mechanicznego i elektrycznego lampy.
- Schemat połączeń: Instrukcja łączenia przewodów zasilających z przewodami lampy za pomocą złączy.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Tylko do użytku wewnątrz pomieszczeń.
- Nie używać z żarówkami o mocy przekraczającej 60W.
