Instrukcja obsługi lampy sufitowej Uolfin 4978119
Pobierz instrukcję obsługi lampy sufitowej Uolfin 4978119. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i dbać o urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż lampy sufitowej Uolfin 4978119, w tym przygotowanie narzędzi, podłączenie przewodów elektrycznych oraz instalację na suficie. str. 1, 2, 3, 4
Najważniejsze czynności
- Wyłączenie zasilania przed rozpoczęciem prac str. 1, 3
- Podłączenie przewodów zasilających i uziemiających str. 3
Pierwsze uruchomienie
- Sprawdź poprawność instalacji, zainstaluj żarówki (max 40W) i włącz zasilanie. str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść miękką szmatką, unikaj materiałów ściernych. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V | Wymagane napięcie zasilania | str. 1 |
| Moc żarówki | 40W | Maksymalna moc na gniazdo | str. 1 |
Gdzie szukać w PDF
- Ostrzeżenia i specyfikacja str. 1
- Narzędzia i lista części str. 2
- Instrukcja montażu i podłączenia str. 3
- Finalizacja montażu i czyszczenie str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy sufitowej Uolfin 4978119. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalację powinien przeprowadzić wykwalifikowany elektryk. Lampa wymaga zasilania 120V, a maksymalna moc żarówki na gniazdo wynosi 40W. Należy upewnić się, że sufit jest w stanie utrzymać ciężar lampy.

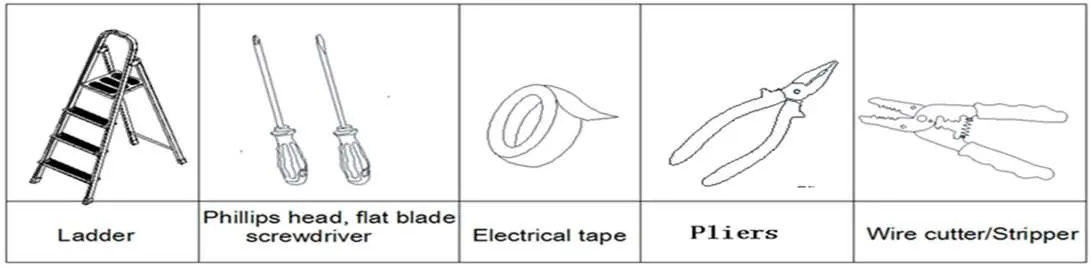

Wymagane narzędzia
Do montażu przygotuj następujące narzędzia (nie są dołączone do zestawu):
- Drabina
- Śrubokręt krzyżakowy i płaski
- Taśma izolacyjna
- Kombinerki
- Obcinaczki do przewodów / ściągacz izolacji
Instrukcja montażu
- Ostrożnie wyjmij lampę z opakowania i sprawdź kompletność części zgodnie z listą w instrukcji.
- Odkręć nakrętki (I) od czaszy (H), a następnie zdejmij płytę montażową (C).
- Przełóż przewody przez ramę (L), płytę (K) i trzon (J), a następnie przykręć trzon (J) do górnej części rury (M).
- Zdejmij nakrętkę sześciokątną (E), podkładkę sprężystą (F) i płaską (G) z trzonu (J). Przykręć czaszę (H) do trzonu, przełóż przewody i zabezpiecz nakrętką (E), dokręcając kluczem (O).
- Wyłącz zasilanie elektryczne.
- Przełóż przewody zasilające przez płytę montażową (C) i przykręć ją do puszki elektrycznej za pomocą śrub (B). Upewnij się, że strona płyty oznaczona "GND" jest skierowana na zewnątrz.
- Podłącz przewody zgodnie ze schematem (patrz sekcja podłączenia elektrycznego).
- Podnieś czaszę (H) do puszki elektrycznej, wyrównaj otwory ze śrubami na płycie montażowej i zabezpiecz nakrętkami (I). Jeśli czasza nie przylega ściśle do sufitu, wyreguluj długość śrub na płycie montażowej.
- Zainstaluj żarówki (brak w zestawie), pamiętając o limicie mocy.
- Sprawdź poprawność instalacji i włącz zasilanie.
Podłączenie elektryczne
Podłącz przewody zgodnie z kolorami i oznaczeniami. Przewód uziemiający jest gołym przewodem miedzianym – nigdy nie podłączaj go do innych przewodów. Skręć przewody za pomocą złączy plastikowych i zabezpiecz taśmą izolacyjną. Upewnij się, że żadne żyły nie są odsłonięte, a następnie starannie schowaj przewody w puszce elektrycznej.
Czyszczenie i konserwacja
Do czyszczenia używaj miękkiej szmatki. Nie stosuj materiałów ściernych, proszków do szorowania, wełny stalowej ani papieru ściernego, aby nie uszkodzić powierzchni lampy.
Praktyczna pomoc
Typowe problemy
Lampa nie przylega ściśle do sufitu
Zdejmij czaszę i wyreguluj długość śrub na płycie montażowej, odkręcając nakrętki sześciokątne i wkręcając lub wykręcając śruby montażowe.
Brak pewności co do podłączenia przewodów
Upewnij się, że przewód uziemiający (goła miedź) jest podłączony do uziemienia puszki. Postępuj zgodnie z tabelą kolorów przewodów w instrukcji.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj drabinę i narzędzia
- Sprawdź, czy sufit utrzyma ciężar lampy
- Upewnij się, że napięcie wynosi 120V
- Sprawdź, czy wszystkie części są w zestawie
Pokaż więcej Pokaż mniej
Ilustracje i schematy

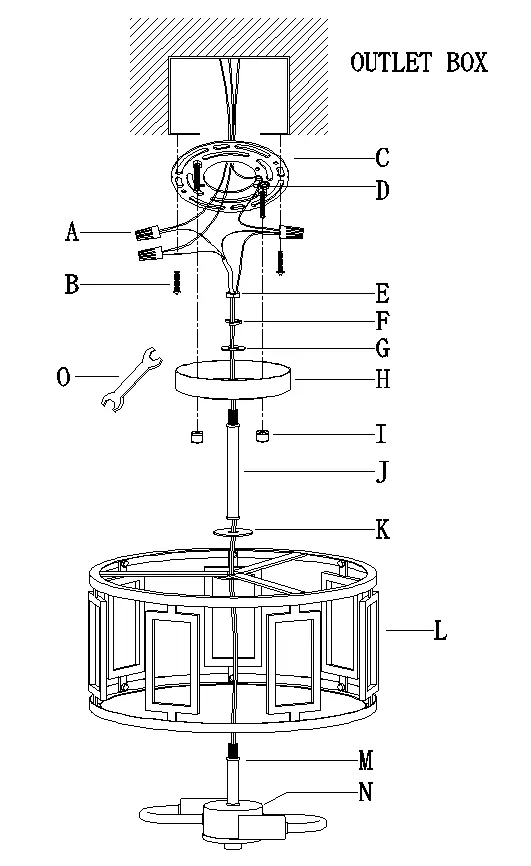

- Schemat montażu pokazuje kolejność nakładania elementów: płyta montażowa, czasza, trzon, rama i oprawki żarówek.

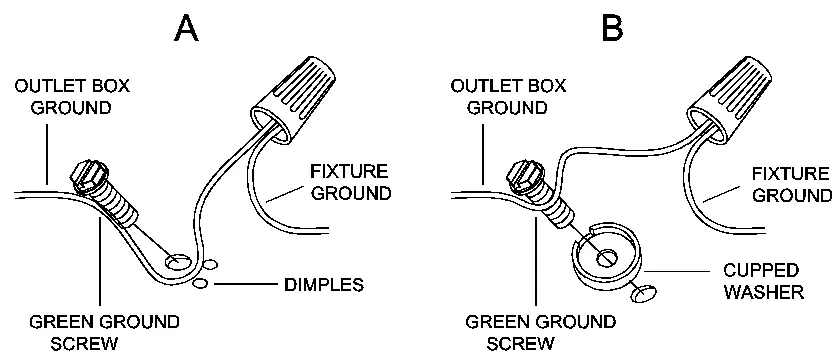

- Schemat podłączenia przewodów ilustruje poprawne połączenie przewodu uziemiającego z puszką elektryczną.
Zgodność modelu
- Lampa przeznaczona do instalacji wewnątrz pomieszczeń.
- Wymaga standardowej puszki elektrycznej.
