Instrukcja obsługi lampy ściennej Uolfin 5069504
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę ścienną Uolfin 5069504. Instrukcja zawiera szczegółowe kroki instalacji, schematy połączeń elektrycznych oraz wskazówki dotyczące konserwacji.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu lampy Uolfin 5069504 należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Producent zaleca, aby instalacja została wykonana przez wykwalifikowanego elektryka. Upewnij się, że powierzchnia montażowa jest czysta, sucha i wytrzymała. Lampa jest przeznaczona do instalacji elektrycznej o napięciu 120V, a maksymalna moc żarówki wynosi 60W.

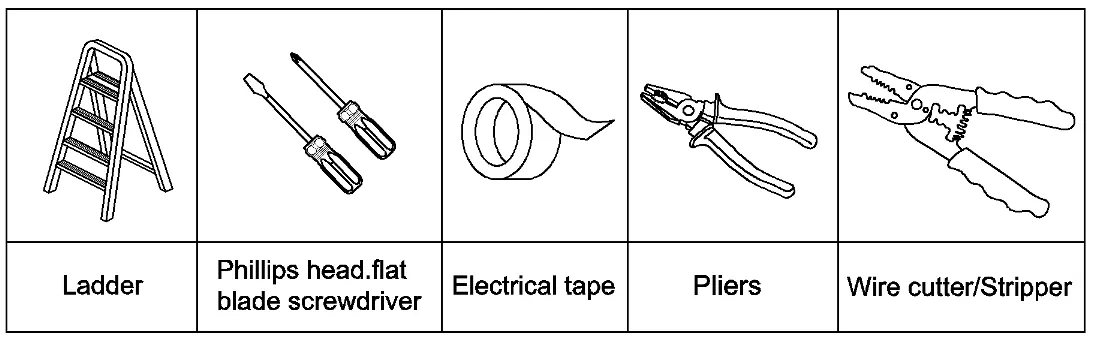

Wymagane narzędzia (brak w zestawie):
- Drabina
- Śrubokręt krzyżakowy i płaski
- Taśma izolacyjna
- Kombinerki
- Ściągacz izolacji
Elementy zestawu
Przed rozpoczęciem pracy sprawdź, czy posiadasz wszystkie elementy:
- Płytka montażowa (D)
- Płyta tylna (E)
- Uszczelki (F)
- Nakrętki kołpakowe (G)
- Rama żelazna (H)
- Klosz szklany (I)
- Śruby montażowe (A)
- Złączki przewodów (B)
- Śruba uziemiająca (C)
Montaż i instalacja
- Zdejmij uszczelki (F) i nakrętki (G) z płyty tylnej (E) i odłóż je na bok.
- Przełóż przewody zasilające przez płytkę montażową (D) i przykręć ją do puszki elektrycznej za pomocą śrub (A).
- Wykonaj połączenia elektryczne zgodnie ze schematem.
- Dopasuj otwory w płycie tylnej (E) do śrub montażowych na płytce (D), a następnie zabezpiecz całość za pomocą uszczelek (F) i nakrętek (G).
- Jeśli płyta tylna nie przylega ściśle do ściany, wyreguluj długość śrub montażowych na płytce (D).
- Wkręć żarówkę (brak w zestawie), pamiętając o nieprzekraczaniu maksymalnej mocy 60W.
Podłączenie elektryczne
Podczas podłączania przewodów należy zachować szczególną ostrożność:

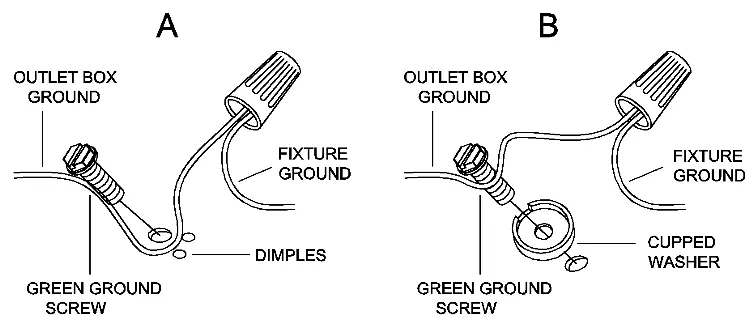

- Przewód uziemiający to goły drut miedziany – nigdy nie podłączaj go do innych przewodów.
- Połącz przewody zasilające (czarny lub czerwony) z czarnym przewodem lampy.
- Połącz przewód neutralny (biały) z białym przewodem lampy.
- Użyj złączek przewodów (B) i zabezpiecz połączenia taśmą izolacyjną. Upewnij się, że żadne żyły przewodów nie są odsłonięte, a następnie ostrożnie wsuń przewody do puszki elektrycznej.
Konserwacja i czyszczenie
Aby wyczyścić lampę, użyj miękkiej szmatki. Do czyszczenia szkła stosuj łagodne środki czyszczące (np. delikatne mydło). Nie używaj materiałów ściernych, proszków do szorowania, wełny stalowej ani papieru ściernego, ponieważ mogą one uszkodzić powierzchnię lampy.
Praktyczna pomoc
Typowe problemy
Lampa nie przylega ściśle do ściany po montażu.
Zdejmij płytę tylną, odkręć nakrętki sześciokątne na płytce montażowej i wyreguluj długość śrub montażowych, aż uzyskasz odpowiednie dopasowanie.
Lampa nie świeci po instalacji.
Sprawdź, czy żarówka jest sprawna i poprawnie wkręcona, oraz czy zasilanie w skrzynce bezpieczników zostało włączone.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Przygotuj niezbędne narzędzia: drabinę, śrubokręt, kombinerki, ściągacz izolacji, taśmę izolacyjną.
- Upewnij się, że powierzchnia montażowa jest czysta, sucha i płaska.
- Sprawdź, czy napięcie w instalacji wynosi 120V.
- Upewnij się, że ściana utrzyma ciężar lampy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 60W na gniazdo.
Ilustracje i schematy
- Schemat A1-A5: Ilustruje krok po kroku montaż płytki montażowej, podłączenie przewodów, montaż płyty tylnej oraz instalację żarówki.
- Schemat połączeń: Pokazuje, jak poprawnie połączyć przewody zasilające z przewodami lampy za pomocą złączek oraz jak prawidłowo podłączyć uziemienie.
Zgodność modelu
- Wymaga żarówki o mocy maksymalnej 60W.
- Przeznaczona do instalacji elektrycznej 120V.
