Instrukcja montażu lampy ściennej Uolfin 5069627 Melisa
Szybki przewodnik montażu i podłączenia lampy ściennej Uolfin 5069627 Melisa. Dowiedz się, jak bezpiecznie zainstalować oprawę, podłączyć przewody i dbać o produkt.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu i podłączenia elektrycznego lampy ściennej Uolfin 5069627. Zawiera listę narzędzi, kroki instalacji oraz wytyczne dotyczące bezpieczeństwa. str. 1, 2, 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1, 2
- Podłącz przewody zgodnie ze schematem str. 3
Pierwsze uruchomienie
- Upewnij się, że zasilanie jest wyłączone, zamontuj płytę montażową, podłącz przewody, przymocuj lampę i wkręć żarówki. str. 2, 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Płyta montażowa nie przylega do ściany
Dostosuj długość śrub montażowych na płycie montażowej (D) poprzez odkręcenie nakrętek sześciokątnych i wkręcenie/wykręcenie śrub.
str. 3Konserwacja i reset
- Czyść lampę miękką szmatką i łagodnym środkiem czyszczącym. Nie używaj materiałów ściernych. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc | 40W | Maksymalna moc na jedną żarówkę | str. 1 |
Gdzie szukać w PDF
- Strona 1: Ostrzeżenia i narzędzia str. 1
- Strona 2: Części i montaż str. 2
- Strona 3: Podłączenie przewodów i konserwacja str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu lampy Uolfin 5069627 Melisa należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Producent zaleca, aby instalacja została wykonana przez wykwalifikowanego elektryka. Upewnij się, że powierzchnia montażowa jest czysta, sucha i wytrzymała. Lampa jest przeznaczona do pracy przy napięciu 120V, a maksymalna moc żarówki wynosi 40W.

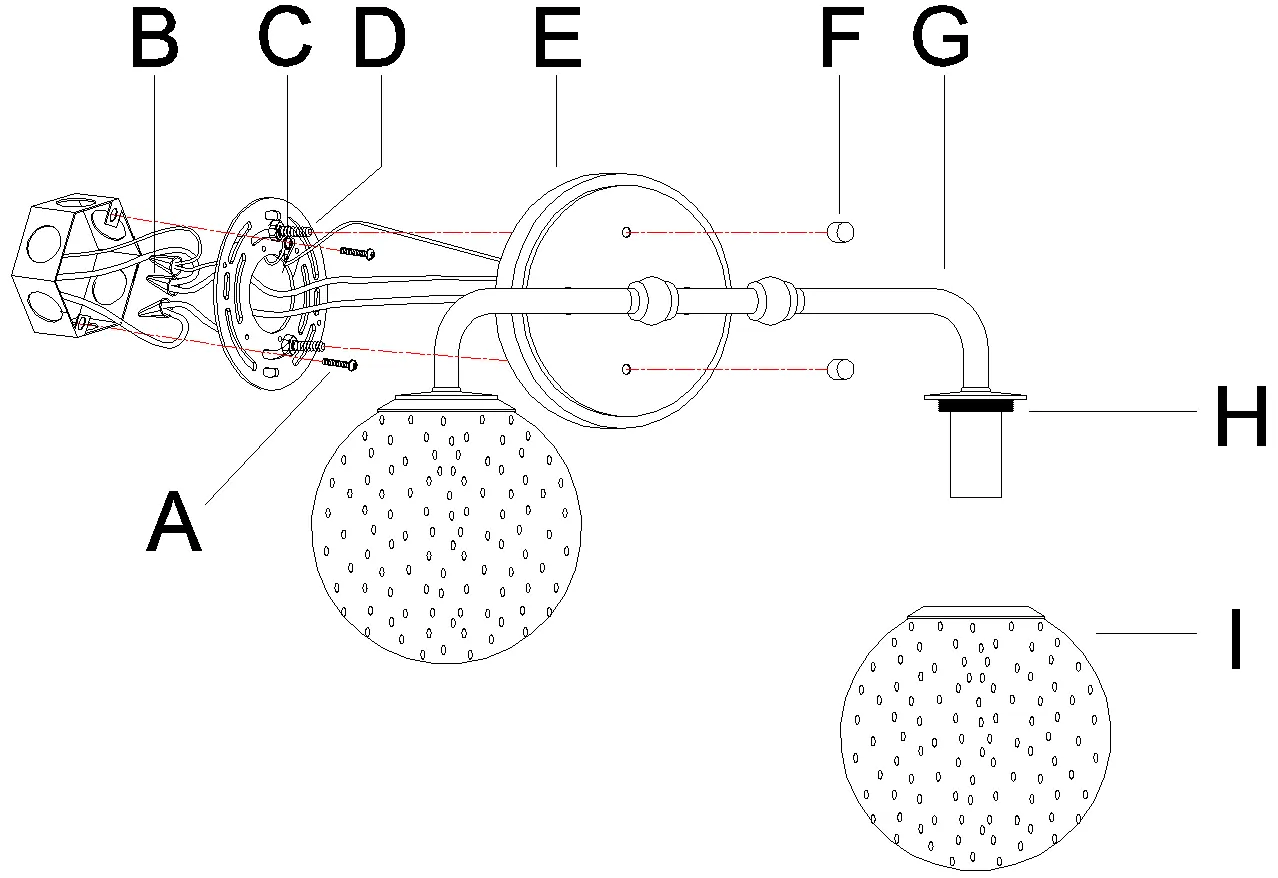

Elementy zestawu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie elementy:
- Płyta montażowa (D)
- Płyta tylna (E)
- Nakrętki (F)
- Ramię (G)
- Gniazda (H)
- Klosze szklane (I)
- Śruby montażowe (A)
- Złączki przewodów (B)
- Śruba uziemiająca (C)
Do montażu będą potrzebne: drabina, śrubokręt krzyżakowy i płaski, taśma izolacyjna, kombinerki oraz ściągacz izolacji.
Instrukcja montażu
- Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Odkręć nakrętki (F) od płyty tylnej (E) i odłóż je na bok.
- Przełóż przewody zasilające przez płytę montażową (D) i przykręć ją do puszki elektrycznej za pomocą śrub (A).
- Wykonaj połączenia elektryczne zgodnie ze schematem (patrz sekcja Podłączenie elektryczne).
- Dopasuj otwory w płycie tylnej (E) do śrub montażowych na płycie (D) i zabezpiecz całość nakrętkami (F). Jeśli płyta nie przylega ściśle do ściany, wyreguluj długość śrub montażowych.
- Wkręć żarówki (brak w zestawie) do gniazd (H), pamiętając o nieprzekraczaniu maksymalnej mocy.
- Przykręć szklane klosze (I) do gniazd (H).
Podłączenie elektryczne
Podłącz przewody zgodnie z kolorami i oznaczeniami. Pamiętaj, że przewód uziemiający to goły drut miedziany – nigdy nie podłączaj go do innych przewodów. Po połączeniu przewodów za pomocą złączek, zabezpiecz każde połączenie taśmą izolacyjną i upewnij się, że żadne druty nie wystają poza złączkę, a następnie ostrożnie wsuń przewody do puszki elektrycznej.
Konserwacja
Aby wyczyścić lampę, przetrzyj ją miękką szmatką. Do czyszczenia szklanych elementów używaj łagodnego środka czyszczącego (np. delikatnego mydła). Nie używaj materiałów ściernych, proszków do szorowania, wełny stalowej ani papieru ściernego, ponieważ mogą one uszkodzić powierzchnię lampy.
Praktyczna pomoc
Typowe problemy
Płyta tylna nie przylega ściśle do ściany
Zdejmij płytę, wyreguluj długość śrub montażowych na płycie montażowej (D) poprzez odkręcenie nakrętek sześciokątnych i wkręcenie/wykręcenie śrub, aż uzyskasz odpowiednią długość.
Brak pewności co do podłączenia przewodów
Skorzystaj z tabeli połączeń w instrukcji. Przewód czarny/czerwony zasilania łączy się z czarnym, a biały z białym. Zawsze używaj złączek i taśmy izolacyjnej.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj drabinę, śrubokręt, taśmę izolacyjną, kombinerki i ściągacz izolacji
- Sprawdź, czy napięcie w instalacji wynosi 120V
- Upewnij się, że powierzchnia montażowa jest czysta i wytrzymała
- Sprawdź, czy posiadasz wszystkie części wymienione w instrukcji
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc żarówki
- 40W na jedno gniazdo
Ilustracje i schematy

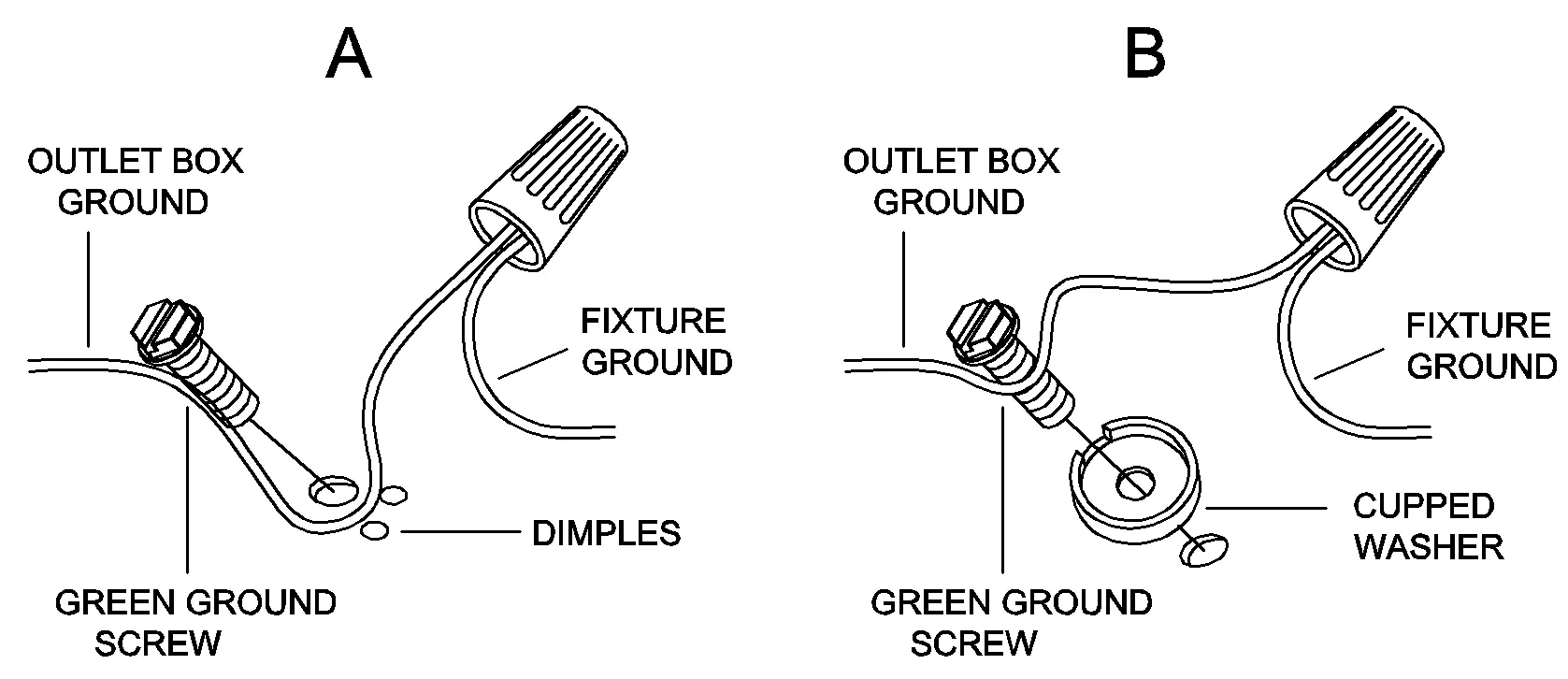

- Schemat A: Podłączenie uziemienia bezpośrednio do śruby uziemiającej
- Schemat B: Podłączenie uziemienia z użyciem podkładki
Zgodność modelu
- Wymaga żarówek o mocy do 40W
- Przeznaczona do montażu ściennego
