Instrukcja obsługi modułu przełącznika Wi-Fi Expert4house 1CH/2CH

Szybki przewodnik po instalacji i konfiguracji modułu przełącznika Wi-Fi Expert4house 1CH/2CH. Dowiedz się, jak bezpiecznie podłączyć urządzenie, sparować je z aplikacją Smart Life i korzystać z funkcji zdalnego sterowania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Moduł przełącznika Wi-Fi Expert4house 1CH/2CH służy do zdalnego sterowania urządzeniami elektrycznymi za pomocą aplikacji Smart Life. Obsługuje zasilanie AC 100-240V oraz DC 5V/12-48V. str. 1

Najważniejsze czynności

  • Resetowanie urządzenia str. 1, 2
  • Parowanie z aplikacją str. 2

Pierwsze uruchomienie

  • Podłącz zasilanie i przewody zgodnie ze schematem, następnie wprowadź urządzenie w tryb parowania (reset 5 razy lub 10s przycisk). str. 1, 2

Problemy i rozwiązania

Nie można skonfigurować modułu

Sprawdź zasilanie, sieć 2.4GHz, hasło Wi-Fi oraz poprawność okablowania.

str. 1

Konserwacja i reset

  • Włącz/wyłącz zasilanie 5 razy lub przytrzymaj przycisk reset przez 10 sekund. str. 1, 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie AC100-240V 50/60Hz / DC5V, 12-48V Obsługiwane napięcie zasilania. str. 1
Maksymalne obciążenie 1CH: 150W/5A; 2CH: 2x150W/2x5A Maksymalna moc/prąd dla LED. str. 1

Gdzie szukać w PDF

  • Specyfikacja i schematy str. 1
  • Instrukcja aplikacji str. 2
Spis treści

Najważniejsze informacje z instrukcji

Moduł przełącznika Wi-Fi Expert4house 1CH/2CH to urządzenie typu dry contact (styk bezpotencjałowy), przeznaczone do zdalnego sterowania obwodami elektrycznymi. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie wymaga stabilnego połączenia Wi-Fi 2.4GHz. Moduł zachowuje funkcjonalność tradycyjnego przełącznika ściennego, a ustawienia są synchronizowane między aplikacją a przełącznikiem fizycznym.

Instalacja i schematy połączeń

Przed przystąpieniem do prac elektrycznych należy bezwzględnie wyłączyć zasilanie. Moduł obsługuje różne warianty zasilania (AC 100-240V oraz DC 5V/12-48V). Należy dokładnie sprawdzić schemat odpowiedni dla posiadanego modelu (1CH lub 2CH) oraz rodzaju zasilania.

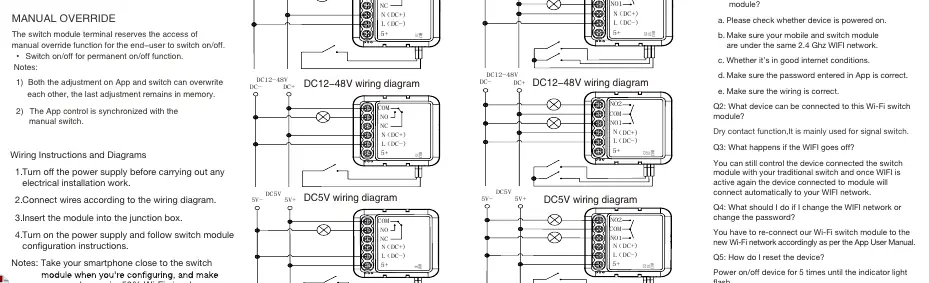

Schematy połączeń dla wersji 1CH i 2CH (AC oraz DC)
Schematy połączeń dla wersji 1CH i 2CH (AC oraz DC)
  • Wyłącz zasilanie główne przed instalacją.
  • Podłącz przewody zgodnie z wybranym schematem (L/N dla AC lub DC+/DC- dla DC).
  • Podłącz tradycyjny przełącznik do wejść S1/S2.
  • Umieść moduł w puszce instalacyjnej.
  • Włącz zasilanie i przeprowadź konfigurację w aplikacji.

Konfiguracja i parowanie

Do obsługi urządzenia wymagana jest aplikacja Smart Life.

  1. Pobierz aplikację Smart Life i zarejestruj konto.
  2. Włącz Bluetooth w telefonie.
  3. Wprowadź moduł w tryb parowania: naciśnij przycisk reset przez 10 sekund lub włącz/wyłącz tradycyjny przełącznik 5 razy, aż wskaźnik zacznie migać.
  4. W aplikacji kliknij symbol plusa i postępuj zgodnie z instrukcjami na ekranie.

Rozwiązywanie problemów

W przypadku problemów z konfiguracją sprawdź:

  • Czy urządzenie jest zasilane.
  • Czy telefon i moduł są w tej samej sieci Wi-Fi 2.4GHz.
  • Czy hasło do Wi-Fi jest poprawne.
  • Czy połączenia przewodowe są zgodne ze schematem.

Praktyczna pomoc

Typowe problemy

Nie można skonfigurować przełącznika

Sprawdź zasilanie, upewnij się, że telefon i moduł są w tej samej sieci 2.4GHz, sprawdź poprawność hasła Wi-Fi oraz poprawność okablowania.

Wi-Fi przestało działać

Urządzenie nadal działa z tradycyjnym przełącznikiem. Połączy się automatycznie z siecią po jej przywróceniu.

Przed użyciem

  • Wyłącz zasilanie główne przed instalacją.
  • Upewnij się, że masz sygnał Wi-Fi o sile min. 50% przy module.
  • Sprawdź, czy napięcie zasilania jest zgodne ze schematem (AC lub DC).
  • Zainstaluj aplikację Smart Life na telefonie.

Ilustracje i schematy

  • Schematy pokazują podłączenie zasilania (L/N dla AC lub DC+/DC- dla DC) oraz wyjścia (COM/NO/NC).
  • S1/S2 to wejścia dla tradycyjnego przełącznika ściennego.

Zgodność modelu

  • Wymaga sieci Wi-Fi 2.4GHz.
  • Obsługuje zasilanie AC 100-240V lub DC 5V/12-48V.
