Instrukcja obsługi inteligentnego przełącznika Shelly 1PM Gen4
Szybki przewodnik po instalacji i konfiguracji inteligentnego przełącznika Shelly 1PM Gen4. Dowiedz się, jak bezpiecznie podłączyć urządzenie do sieci AC lub DC, skonfigurować łączność Matter/Zigbee oraz jak korzystać z funkcji pomiaru...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Shelly 1PM Gen4 to inteligentny przełącznik z pomiarem mocy, obsługujący protokoły Matter, Zigbee i Bluetooth. Może być zasilany prądem zmiennym (110-240V~) lub stałym (24-30V⎓). str. 1
Najważniejsze czynności
- Reset do ustawień fabrycznych str. 1
- Aktywacja AP/Bluetooth str. 1
- Przełączenie na Zigbee str. 1
Pierwsze uruchomienie
- Włącz punkt dostępu (AP) przyciskiem Reset (5s), zeskanuj kod QR Matter i postępuj zgodnie z instrukcjami w aplikacji. str. 1
Problemy i rozwiązania
Urządzenie nie działa poprawnie
Sprawdź bazę wiedzy pod adresem https://shelly.link/1PM_Gen4
str. 1Konserwacja i reset
- Naciśnij i przytrzymaj przycisk Reset przez 10 sekund. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie AC | 110-240V~ | Napięcie zasilania prądem zmiennym | str. 1 |
| Zasilanie DC | 24-30V⎓ | Napięcie zasilania prądem stałym | str. 1 |
| Maks. prąd (AC) | 16A | Maksymalny prąd przełączania przy 240V~ | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i specyfikacja str. 1
Spis treści
Najważniejsze informacje z instrukcji
Shelly 1PM Gen4 to inteligentny przełącznik z funkcją pomiaru mocy, kompatybilny ze standardem Matter, Zigbee oraz Bluetooth. Urządzenie może być zasilane prądem zmiennym (AC) lub stałym (DC). Uwaga: Pomiar mocy jest dostępny tylko przy zasilaniu prądem zmiennym (AC). Instalacja musi być wykonana przez wykwalifikowanego elektryka przy wyłączonym zasilaniu.
Opis urządzenia
Urządzenie posiada wbudowany interfejs sieciowy dostępny pod adresem http://192.168.33.1 (w trybie punktu dostępu) lub pod adresem IP w sieci lokalnej. Obsługuje zaawansowane funkcje takie jak harmonogramy, Webhooki, BLE Gateway oraz MQTT.
Instrukcja instalacji
Przed przystąpieniem do prac należy wyłączyć wyłączniki automatyczne i upewnić się za pomocą testera, że na przewodach nie ma napięcia.
Schemat podłączenia 110-240 V~
- O: Wyjście obwodu obciążenia
- SW: Wejście przełącznika (sterowanie O)
- L: Przewód fazowy (Live)
- N: Przewód neutralny
Schemat podłączenia 24-30 V⎓
- O: Wyjście obwodu obciążenia
- SW: Wejście przełącznika
- +: Zasilanie dodatnie
- Ʇ: Uziemienie (GND)
Zaleca się stosowanie przewodów jednożyłowych lub linkowych z tulejkami o izolacji odpornej na temperaturę min. PVC T105°C.
Konfiguracja i obsługa
- Reset do ustawień fabrycznych: Naciśnij i przytrzymaj przycisk Reset/Control przez 10 sekund.
- Aktywacja punktu dostępu (AP) i Bluetooth: Naciśnij i przytrzymaj przycisk Reset/Control przez 5 sekund.
- Przełączanie na Zigbee: Naciśnij przycisk Reset 5 razy. Aby wyjść z trybu Zigbee, należy usunąć urządzenie z platformy automatyki.
- Konfiguracja Matter: Włącz punkt dostępu urządzenia, zeskanuj kod QR znajdujący się wewnątrz pudełka i postępuj zgodnie z instrukcjami w aplikacji.
Dane techniczne
- Zasilanie: 110-240 V~ lub 24-30 V⎓
- Maksymalne obciążenie: 16 A (240 V~), 10 A (30 V⎓)
- Temperatura pracy: -20°C do 40°C
- Łączność: Wi-Fi (802.11 b/g/n), Bluetooth 4.2, Zigbee (802.15.4)
Informacje o producencie
Shelly Group AD
Praktyczna pomoc
Typowe problemy
Brak pomiaru mocy
Pomiar mocy jest dostępny tylko przy zasilaniu prądem zmiennym (AC). Przy zasilaniu prądem stałym (DC) funkcja ta nie działa.
Urządzenie nie jest widoczne w sieci
Upewnij się, że urządzenie jest w trybie parowania. Naciśnij przycisk Reset przez 5 sekund, aby włączyć punkt dostępu (AP).
Trudności z instalacją przewodów
Zaleca się stosowanie przewodów jednożyłowych lub linkowych z tulejkami. Nie podłączaj wielu przewodów do jednego zacisku.
Przed użyciem
- Wyłącz wyłączniki automatyczne przed instalacją.
- Sprawdź napięcie na przewodach za pomocą testera.
- Upewnij się, że używasz odpowiedniego schematu (110-240V~ lub 24-30V⎓).
- Zabezpiecz urządzenie wyłącznikiem kablowym zgodnie z normą EN60898-1.
- Zapisz kod QR Matter do przyszłej konfiguracji.
Ilustracje i schematy

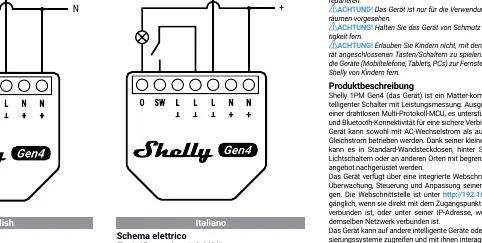

- Fig. 1: Schemat dla zasilania 110-240V~ z wykorzystaniem zacisków L, N, O, SW.
- Fig. 2: Schemat dla zasilania 24-30V⎓ z wykorzystaniem zacisków +, Ʇ, O, SW.
Zgodność modelu
- Urządzenie obsługuje Matter, Zigbee i Bluetooth.
- Wymagany hub kompatybilny z Matter do konfiguracji przez Matter.
- Nie używaj przycisków z wbudowanymi diodami LED lub neonowymi lampami jarzeniowymi.
