Moduł przełącznika Zigbee Switch Module-L to inteligentne rozwiązanie do sterowania oświetleniem, które nie wymaga przewodu neutralnego. Urządzenie współpracuje z bramką Zigbee i aplikacją Tuya Smart. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone, a montaż zostanie przeprowadzony przez wykwalifikowanego elektryka.
Instalacja i podłączenie
Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Urządzenie należy chronić przed wilgocią, wysoką temperaturą oraz źródłami silnych sygnałów (np. kuchenki mikrofalowe), które mogą zakłócać pracę.


- Ostrzeżenie: Nie podłączaj przewodu neutralnego, w przeciwnym razie urządzenie zostanie trwale uszkodzone.
- Wyłącz zasilanie przed rozpoczęciem prac.
- Podłącz przewody zgodnie ze schematem odpowiednim dla Twojego modelu (1CH, 2CH, 3CH lub 4CH) oraz typu przełącznika (pojedynczy, podwójny, rocker, push).
- Umieść moduł w puszce instalacyjnej.
Konfiguracja i parowanie
Aby dodać urządzenie do sieci:

- Pobierz aplikację Tuya Smart i zarejestruj konto.
- Upewnij się, że bramka Zigbee jest zainstalowana i połączona z siecią Wi-Fi.
- Włącz zasilanie.

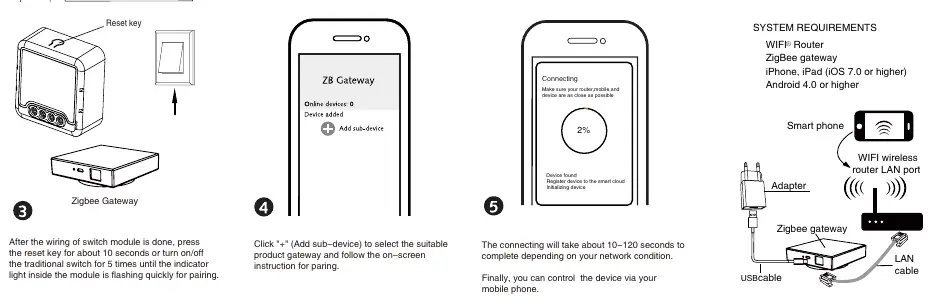

- Wprowadź moduł w tryb parowania: naciśnij przycisk reset przez około 10 sekund lub włącz/wyłącz tradycyjny przełącznik 5 razy, aż wskaźnik zacznie migać.
- W aplikacji wybierz opcję dodawania urządzenia i postępuj zgodnie z instrukcjami na ekranie.
Dane techniczne
- Napięcie: AC 200-240V 50/60Hz
- Obciążenie (na kanał): 10-100W
- Protokół: IEEE802.15.4 (Zigbee)
- Częstotliwość: 2.405GHz-2.480GHz
- Zasięg:<100m
- Temperatura pracy: -10°C do +40°C
- Klasa szczelności: IP20
Rozwiązywanie problemów
W przypadku problemów z konfiguracją sprawdź:
- Czy urządzenie jest zasilane.
- Czy bramka Zigbee jest dostępna i w zasięgu.
- Czy hasło do sieci Wi-Fi w aplikacji jest poprawne.
- Czy połączenia przewodów są wykonane zgodnie ze schematem.
Jeśli sieć Wi-Fi zostanie przerwana, urządzenie nadal można sterować za pomocą tradycyjnego przełącznika fizycznego. Po przywróceniu Wi-Fi, moduł automatycznie połączy się z siecią.
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, upewnij się, że bramka Zigbee jest online, hasło Wi-Fi jest poprawne, a urządzenie jest w trybie parowania (wskaźnik miga).
Urządzenie nadal działa z tradycyjnym przełącznikiem fizycznym. Po przywróceniu Wi-Fi połączenie zostanie wznowione automatycznie.
Należy ponownie połączyć moduł z nową siecią Wi-Fi zgodnie z instrukcją w aplikacji.
Przed użyciem
- Wyłącz główne zasilanie przed pracami elektrycznymi.
- Upewnij się, że nie podłączasz przewodu neutralnego (ryzyko uszkodzenia).
- Sprawdź, czy posiadasz bramkę Zigbee.
- Zainstaluj aplikację Tuya Smart.
- Upewnij się, że urządzenie znajduje się w zasięgu bramki.
Parametry w praktyce
- Napięcie (Voltage)
- Wymagane zasilanie sieciowe AC 200-240V.
- Obciążenie (Max. load)
- Dopuszczalna moc podłączonego oświetlenia: 10-100W na kanał.
Ilustracje i schematy

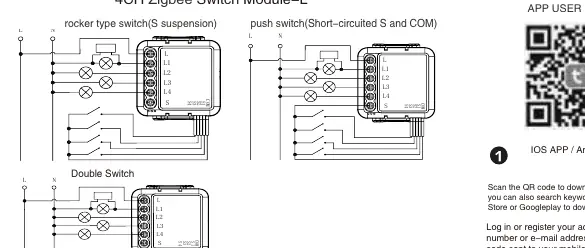

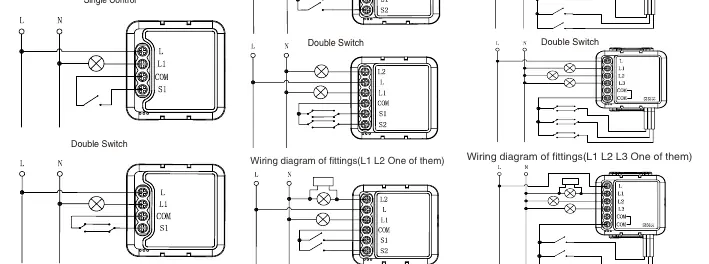

- Schematy pokazują podłączenie fazy (L) i wyjść (L1, L2, L3, L4) do modułu.
- Dostępne są schematy dla przełączników typu Single Control, Double Switch, Rocker oraz Push.
