Instrukcja obsługi wkrętarki akumulatorowej Festool DWC 18-2500 / DWC 18-4500
Szybki przewodnik po instrukcji obsługi wkrętarki akumulatorowej Festool DWC 18-2500 / DWC 18-4500. Dowiedz się, jak montować osprzęt, ustawiać głębokość wkręcania i bezpiecznie korzystać z urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wkrętarka Festool DWC 18-2500/4500 służy do wkręcania płyt gipsowo-kartonowych w konstrukcje metalowe lub drewniane. Urządzenie posiada tryby pracy AUTO (automatyczny start po dociśnięciu) oraz MAN (ręczny start). str. 8, 10, 14, 16
Najważniejsze czynności
- Montaż magazynka str. 11, 17
Pierwsze uruchomienie
- Włóż naładowany akumulator, ustaw kierunek obrotów i wybierz tryb pracy (AUTO/MAN). str. 9, 10, 15, 16
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie startuje
W trybie AUTO dociśnij bit do śruby. W trybie MAN naciśnij włącznik i dociśnij bit do śruby.
str. 10, 16Konserwacja i reset
- Magazynek można czyścić sprężonym powietrzem i smarować w obszarze prowadnicy. str. 11, 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 9, 14 |
Gdzie szukać w PDF
- Przegląd elementów str. 2
- Dane techniczne str. 9, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wkrętarka akumulatorowa Festool DWC 18-2500 / DWC 18-4500 jest przeznaczona do wkręcania płyt gipsowo-kartonowych w konstrukcje metalowe lub drewniane. Urządzenie oferuje dwa tryby pracy: ręczny (MAN) oraz automatyczny (AUTO), w którym wkrętarka uruchamia się po dociśnięciu bita do śruby. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi pracy w pobliżu przewodów elektrycznych.
Elementy urządzenia
Główne elementy wkrętarki to:
- Bit i uchwyt bitów
- Ogranicznik głębokości
- Przełącznik AUTO/MAN
- Przełącznik kierunku obrotów
- Wskaźnik naładowania akumulatora
Ustawienia i obsługa
Przed użyciem należy ustawić odpowiedni kierunek obrotów za pomocą przełącznika [1-3]. Głębokość wkręcania reguluje się poprzez obracanie ogranicznika głębokości [1-5]. W trybie AUTO urządzenie uruchamia się automatycznie po dociśnięciu bita do śruby, co pozwala na pracę bez konieczności każdorazowego naciskania włącznika.
Praca z magazynkiem
Magazynek umożliwia pracę ciągłą z użyciem taśm z wkrętami. Aby go zamontować, należy zdjąć ogranicznik głębokości i zamocować magazynek na obudowie przekładni. Należy upewnić się, że taśma z wkrętami jest poprawnie wprowadzona do prowadnicy.
Konserwacja i sygnały ostrzegawcze
Urządzenie jest w zasadzie bezobsługowe, jednak zaleca się okresowe czyszczenie sprężonym powietrzem. W przypadku przeciążenia lub przegrzania, wkrętarka emituje sygnały dźwiękowe i wyłącza się. Należy wtedy sprawdzić stan naładowania akumulatora lub pozwolić urządzeniu ostygnąć.
Praktyczna pomoc
Typowe problemy
Urządzenie nie startuje po naciśnięciu włącznika
To nie usterka. W trybie AUTO urządzenie wymaga dociśnięcia bitem do śruby. W trybie MAN należy nacisnąć włącznik i jednocześnie docisnąć bit do śruby.
Urządzenie wyłącza się automatycznie
Jest to normalne działanie po osiągnięciu ustawionej głębokości wkręcania.
Sygnały dźwiękowe podczas pracy
Oznaczają przeciążenie lub przegrzanie urządzenia. Należy zmniejszyć obciążenie lub pozwolić urządzeniu ostygnąć.
Przed użyciem
- Sprawdź naładowanie akumulatora.
- Upewnij się, że bit jest poprawnie zamontowany w uchwycie.
- Ustaw odpowiedni kierunek obrotów.
- Wybierz tryb pracy (AUTO/MAN).
- Sprawdź ustawienie głębokości wkręcania.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość obrotowa
- 0-2500 min-1 (DWC 18-2500) lub 0-4500 min-1 (DWC 18-4500).
- Maks. długość śruby
- 55 mm.
Ilustracje i schematy

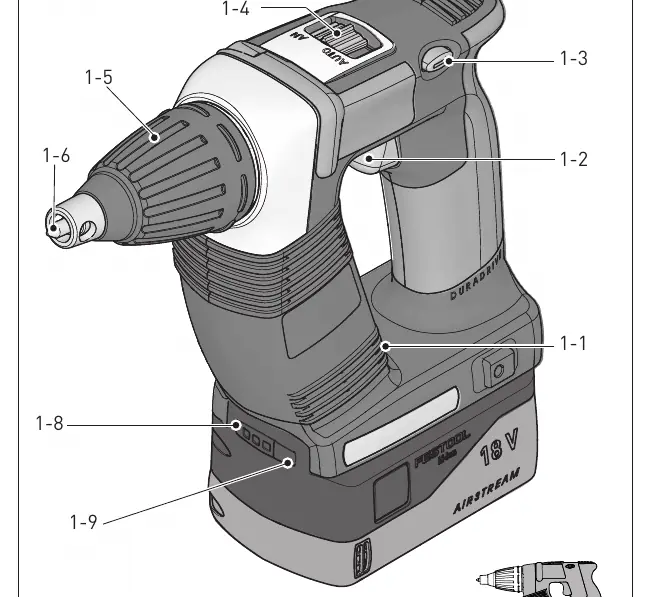

- Strona 2: Przegląd elementów urządzenia.
- Strona 3: Montaż i demontaż uchwytu bitów.

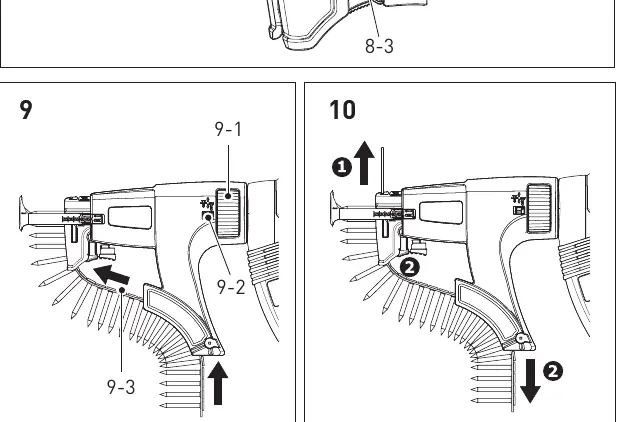

- Strona 4: Montaż magazynka i ładowanie taśmy z wkrętami.

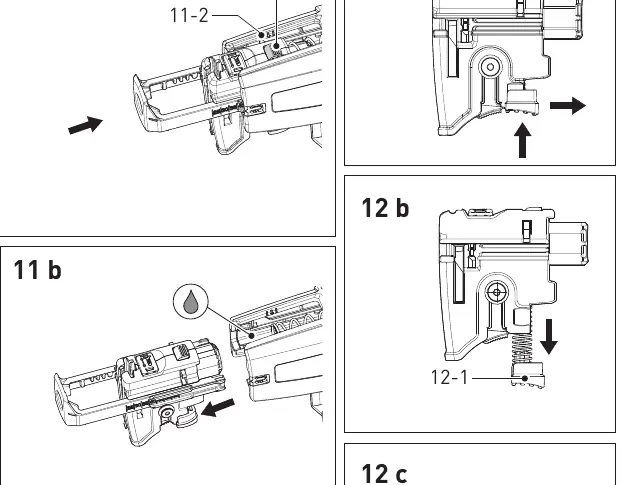

- Strona 5: Demontaż sań i dźwigni transportowej w celu konserwacji.
Zgodność modelu
- Urządzenie jest kompatybilne z akumulatorami Festool serii BP o tej samej klasie napięcia.
