Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania i konserwacji akumulatorów litowych SKIL 20V oraz narzędzi z nimi współpracujących: wiertarko-wkrętarki (model DL527501) oraz zakrętarki udarowej (model ID572701). Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Akumulatory PWRCORE 20
Ładowanie akumulatora
Akumulatory są dostarczane w stanie częściowo naładowanym. Przed pierwszym użyciem należy je w pełni naładować. Ładowanie powinno odbywać się wyłącznie przy użyciu ładowarek SKIL SC535801 lub QC536001. Proces ładowania jest automatyczny.
Wskaźnik poziomu naładowania
Akumulatory wyposażone są we wskaźnik poziomu naładowania (Fuel Gauge). Po naciśnięciu przycisku wskaźnika, cztery diody LED pokazują aktualny stan naładowania. Jeśli pierwsza dioda miga powoli, oznacza to niski poziom naładowania. Jeśli pierwsza i trzecia dioda migają szybko na zielono, akumulator jest zbyt gorący i wymaga schłodzenia.
Wiertarko-wkrętarka 20V
Obsługa i ustawienia
Narzędzie posiada przełącznik kierunku obrotów (przód/blokada/tył), przełącznik dwubiegowy (LO/HI) oraz pierścień regulacji momentu obrotowego (17+1 ustawień). Przełącznik prędkości jest zmienny – im mocniej naciskasz spust, tym szybciej pracuje narzędzie.
Instalacja i wymiana wierteł

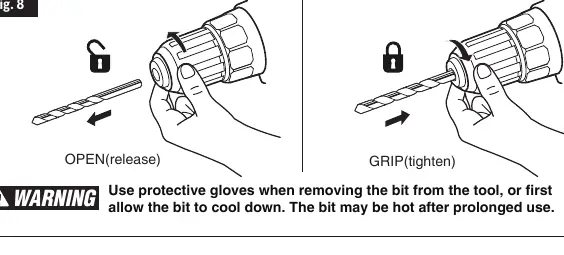

Wiertarko-wkrętarka wyposażona jest w uchwyt bezkluczykowy. Aby zainstalować wiertło, należy otworzyć szczęki uchwytu, włożyć wiertło i dokręcić uchwyt ręcznie.
Zakrętarka udarowa 20V
Instalacja i wymiana końcówek

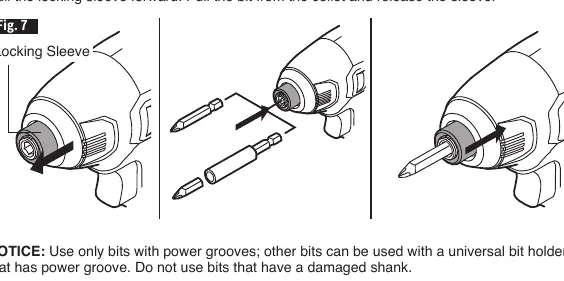

Zakrętarka posiada uchwyt typu "quick-change collet". Aby zainstalować końcówkę, należy pociągnąć tuleję blokującą do przodu, włożyć końcówkę do oporu i zwolnić tuleję.
Konserwacja i bezpieczeństwo
- Czyszczenie: Narzędzie najlepiej czyścić sprężonym suchym powietrzem. Nie używać ostrych przedmiotów do czyszczenia otworów.
- Przechowywanie: Przechowywać wewnątrz pomieszczeń, w miejscu niedostępnym dla dzieci, z dala od substancji żrących.
- Ostrzeżenie: Nie wystawiać akumulatorów na działanie ognia ani wysokich temperatur (powyżej 100°C/212°F).
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest naładowany, poprawnie zainstalowany i zablokowany w narzędziu. Jeśli problem nadal występuje, przełącznik może być uszkodzony.
Dioda LED szybko miga
Narzędzie jest przeciążone lub przegrzane. Zwolnij spust i pozwól narzędziu ostygnąć pod strumieniem powietrza.
Akumulator nie przyjmuje ładunku
Wyczyść styki ładowarki lub akumulatora (np. wacikiem z alkoholem) lub wymień akumulator/ładowarkę.
Przed użyciem
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy wiertło lub końcówka są poprawnie zamocowane w uchwycie.
- Ustaw przełącznik kierunku obrotów w odpowiedniej pozycji.
- Załóż okulary ochronne z osłonami bocznymi.
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie (20V)
- Nominalne napięcie zasilania narzędzia.
- Prędkość bez obciążenia
- Maksymalna prędkość obrotowa narzędzia bez oporu materiału.
- Zalecana temperatura ładowania
- Zakres temperatur (5°C - 40°C), w którym ładowanie jest bezpieczne i efektywne.
Ilustracje i schematy
- Fig. 1: Budowa akumulatora (przycisk zwalniający, wskaźnik paliwa).
- Fig. 2: Montaż i demontaż akumulatora w ładowarce/narzędziu.
- Fig. 3: Przełącznik kierunku obrotów (przód, blokada, tył).
- Fig. 7: Obsługa uchwytu wiertarskiego (otwieranie/zamykanie).
Zgodność modelu
- Akumulatory SKIL 20V są kompatybilne z narzędziami SKIL 20V.
- Używanie ładowarek lub akumulatorów innych marek niż SKIL powoduje utratę gwarancji.
