Instrukcja obsługi szlifierki wielofunkcyjnej SKIL PWRCORE 20 Brushless 20V
Poznaj funkcje i zasady bezpiecznej obsługi szlifierki wielofunkcyjnej SKIL PWRCORE 20 Brushless 20V. Instrukcja zawiera wskazówki dotyczące montażu akcesoriów, wymiany papieru ściernego oraz konserwacji urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka wielofunkcyjna SKIL SR6607B-00 to narzędzie akumulatorowe 20V przeznaczone do szlifowania drewna, metalu i innych powierzchni. Wymaga użycia dedykowanych akumulatorów SKIL PWRCORE 20. str. 1, 10
Najważniejsze czynności
- Wymiana papieru ściernego str. 12
- Montaż worka na pył str. 14
Pierwsze uruchomienie
- Naładuj akumulator, zainstaluj go w narzędziu, zamocuj odpowiedni papier ścierny i włącz urządzenie przełącznikiem. str. 11, 12, 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź naładowanie akumulatora, przeciążenie, temperaturę akumulatora lub poprawność instalacji.
str. 17Konserwacja i reset
- Regularnie opróżniaj worek na pył i czyść narzędzie sprężonym powietrzem. str. 14, 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V d.c. | Zasilanie | str. 10 |
| Prędkość | 10,500 OPM | Prędkość bez obciążenia | str. 10 |
| Rozmiar stopy | 152 mm x 105 mm | Wymiary płyty szlifierskiej | str. 10 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 11, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka wielofunkcyjna SKIL PWRCORE 20 Brushless 20V to narzędzie akumulatorowe przeznaczone do szlifowania drewna, metalu i innych powierzchni. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i maski przeciwpyłowej. Narzędzie wymaga użycia dedykowanych akumulatorów i ładowarek SKIL.
Opis urządzenia
Urządzenie wyposażone jest w gumowany uchwyt, włącznik, otwory wentylacyjne oraz system odsysania pyłu z workiem. W zestawie znajdują się wymienne końcówki szlifierskie: standardowa, do żaluzji (louver), palcowa (finger) oraz elastyczna.
Obsługa urządzenia
- Montaż akumulatora: Wyrównaj żebro na akumulatorze z rowkiem w narzędziu i wsuń go, aż zatrzaski zaskoczą.
- Wymiana stopy szlifierskiej: Naciśnij przycisk zwalniający stopę i wyciągnij ją z narzędzia.
- Wymiana papieru ściernego: Papier mocowany jest na rzep. Przed założeniem nowego arkusza oczyść stopę z pyłu i wyrównaj otwory w papierze z otworami w stopie.
- Włączanie/Wyłączanie: Przesuń włącznik w dół, aby włączyć urządzenie, lub w górę, aby je wyłączyć.
Wskazówki dotyczące szlifowania
Dla uzyskania najlepszych rezultatów:
- Dobierz odpowiednią ziarnistość papieru: gruboziarnisty do usuwania starej farby/rdzy, średni do ogólnego szlifowania, drobny do wykańczania.
- Nie wywieraj nadmiernego nacisku – pozwól narzędziu pracować.
- Przesuwaj szlifierkę długimi, równymi ruchami wzdłuż słojów drewna.
- W przypadku polerowania używaj lekkiego nacisku i ruchu kołowego.
Konserwacja i czyszczenie
Zawsze wyjmuj akumulator przed czyszczeniem. Czyść narzędzie za pomocą sprężonego powietrza, dbając o drożność otworów wentylacyjnych. Nie używaj rozpuszczalników, które mogą uszkodzić plastikowe elementy. Przechowuj narzędzie w miejscu niedostępnym dla dzieci.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź naładowanie akumulatora, upewnij się, że jest poprawnie zainstalowany, sprawdź czy narzędzie nie jest przeciążone lub czy akumulator nie jest przegrzany.
Słabe odsysanie pyłu
Opróżnij worek na pył, upewnij się, że otwory w papierze ściernym są wyrównane z otworami w stopie szlifierskiej.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że papier ścierny jest poprawnie zamocowany.
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie znamionowe
- 20V d.c. - zasilanie akumulatorowe.
- Prędkość bez obciążenia
- 10 500 OPM (oscylacji na minutę).
- Średnica orbity
- 1,6 mm - zakres ruchu oscylacyjnego.
Ilustracje i schematy

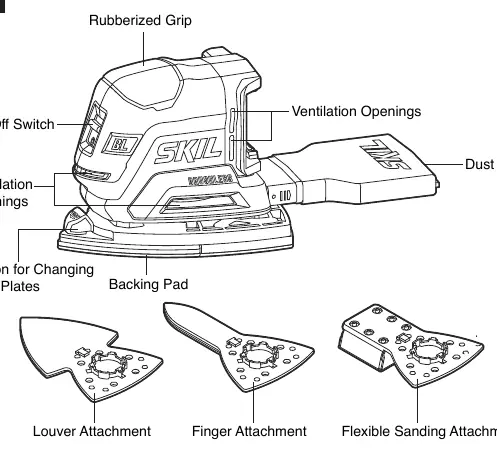

- Rysunek 1: Budowa urządzenia i akcesoria.

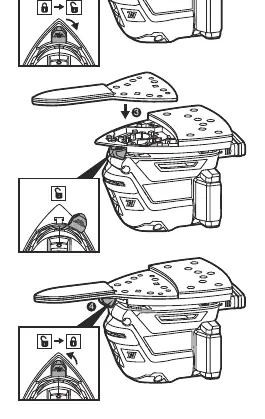

- Rysunek 7: Montaż specjalnych końcówek szlifierskich.
- Rysunek 9: Instalacja worka na pył.
Zgodność modelu
- Używaj tylko z akumulatorami i ładowarkami SKIL wymienionymi w instrukcji (np. BY519701, SC535801).
