Instrukcja wymiany tulei uchwytu wiertarskiego Skil X-Drive 18V 2887
Dowiedz się, jak krok po kroku wymienić tuleję uchwytu wiertarskiego w wiertarce akumulatorowej Skil X-Drive 18V (model 2887). Kompletny przewodnik naprawczy z listą narzędzi.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby wymienić tuleję uchwytu wiertarskiego w modelu Skil 2887, należy najpierw usunąć akumulator, odkręcić uchwyt pomocniczy, wykręcić śrubę zabezpieczającą (gwint lewoskrętny) za pomocą śrubokręta Phillips #2, a następnie odkręcić tuleję kluczem Torx T40. str. 3, 4, 5
Najważniejsze czynności
- Wyjęcie akumulatora str. 3
- Odkręcenie śruby zabezpieczającej (gwint lewoskrętny) str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Śruba uchwytu | 20mm Phillips #2 | Śruba zabezpieczająca uchwyt, gwint lewoskrętny | str. 4 |
Gdzie szukać w PDF
- Demontaż akumulatora str. 3
- Demontaż uchwytu i śruby str. 4
- Demontaż tulei str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o naprawie
Niniejszy dokument zawiera instrukcję wymiany tulei uchwytu wiertarskiego w wiertarce akumulatorowej Skil X-Drive 18V (model 2887). Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia. Procedura wymaga ostrożności, szczególnie przy odkręcaniu śruby zabezpieczającej, która posiada gwint lewoskrętny.
Wymagane narzędzia
- Śrubokręt krzyżakowy Phillips #2
- Klucz Torx T40
Instrukcja wymiany tulei uchwytu

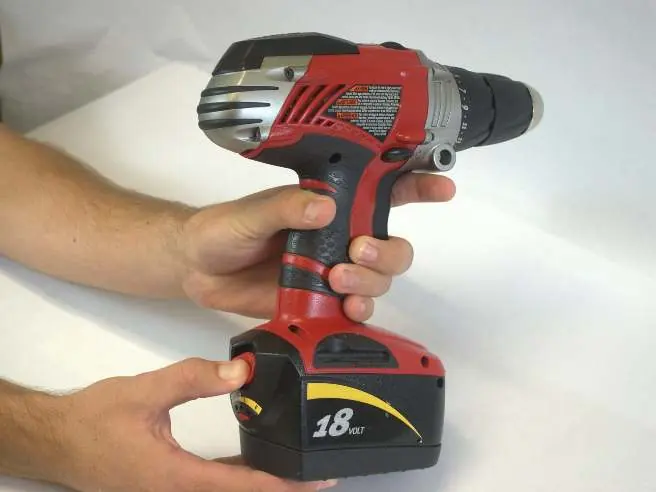

Krok 1: Odpięcie i wyjęcie akumulatora
Chwyć mocno wiertarkę. Zlokalizuj czerwony przełącznik blokady z tyłu akumulatora. Przytrzymaj przełącznik wciśnięty, a następnie wysuń akumulator w kierunku tyłu wiertarki, aż zostanie całkowicie wyjęty.
Krok 2: Demontaż uchwytu
Chwyć mocno korpus wiertarki lewą ręką, a uchwyt pomocniczy prawą ręką. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby odkręcić go od wiertarki.
Krok 3: Wykręcenie śruby zabezpieczającej
Tuleja uchwytu jest zabezpieczona śrubą Phillips #2 o długości 20 mm znajdującą się w środku. Uwaga: Śruba ta posiada gwint lewoskrętny. Włóż śrubokręt Phillips #2 i obracaj zgodnie z ruchem wskazówek zegara, aby poluzować i wykręcić śrubę.

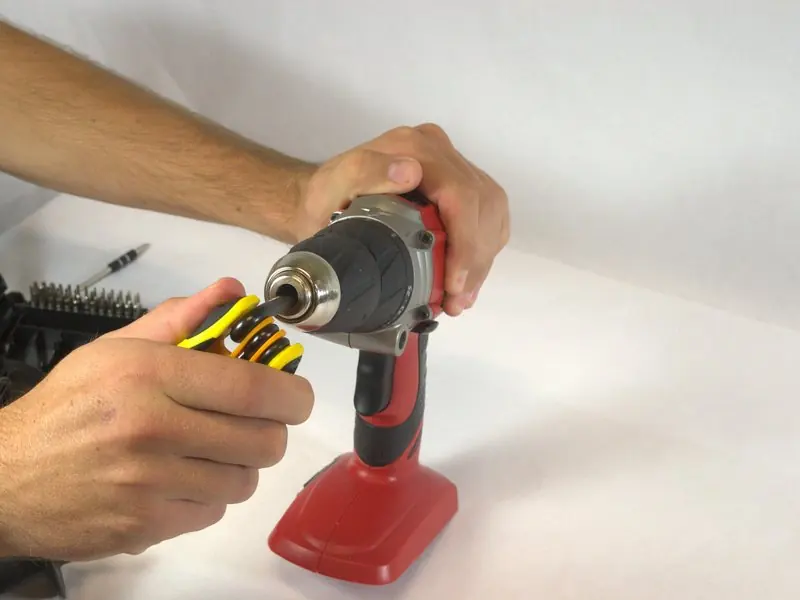

Krok 4: Demontaż tulei uchwytu
Otwór po wykręconej śrubie ma kształt 6-ramiennej gwiazdy. Włóż klucz Torx T40 w ten otwór i obracaj zgodnie z ruchem wskazówek zegara, aby poluzować i zdjąć tuleję uchwytu.
Ponowny montaż
Aby ponownie złożyć urządzenie, wykonaj powyższe kroki w odwrotnej kolejności.
Praktyczna pomoc
Typowe problemy
Śruba uchwytu nie chce się odkręcić
Pamiętaj, że śruba wewnątrz uchwytu ma gwint lewoskrętny. Należy ją odkręcać zgodnie z ruchem wskazówek zegara.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy Phillips #2
- Przygotuj klucz Torx T40
- Wyjmij akumulator przed rozpoczęciem jakichkolwiek prac
Parametry w praktyce
- Śruba zabezpieczająca
- Śruba 20mm Phillips #2 z gwintem lewoskrętnym
- Otwór montażowy tulei
- Kształt 6-ramiennej gwiazdy, wymaga klucza Torx T40
