Instrukcja obsługi ładowarki dwuportowej SKIL PWRCORE 20 20V

Szybki przewodnik po instrukcji obsługi ładowarki dwuportowej SKIL PWRCORE 20 20V (model QC5359B-02). Dowiedz się, jak bezpiecznie ładować akumulatory, interpretować wskaźniki LED i rozwiązywać problemy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Ładowarka SKIL QC5359B-02 służy do ładowania akumulatorów SKIL 20V. Posiada dwa porty i wskaźniki LED informujące o stanie ładowania oraz błędach. str. 10, 12

Najważniejsze czynności

Ładowanie akumulatora str. 12
Czyszczenie ładowarki str. 14

Pierwsze uruchomienie

Podłącz ładowarkę do zasilania 120V. Wszystkie wskaźniki migną raz, potwierdzając autotest. str. 12

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Akumulator nie ładuje się

Sprawdź zasilanie, styki, temperaturę akumulatora lub czy akumulator nie jest uszkodzony.

str. 14

Konserwacja i reset

W przypadku błędu, wyjmij i włóż ponownie akumulator. Jeśli błąd nadal występuje, spróbuj użyć innego akumulatora. str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie wejściowe	120V AC, 60Hz, 2x150W	Parametry zasilania	str. 10
Temperatura ładowania	5°C – 35°C	Zalecana temperatura otoczenia podczas ładowania	str. 10
Temperatura przechowywania	0°C – 40°C	Zalecana temperatura przechowywania	str. 10

Gdzie szukać w PDF

Bezpieczeństwo str. 3, 4
Specyfikacja str. 10
Instrukcja obsługi str. 12
Rozwiązywanie problemów str. 14

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 10

Strona 12

Najważniejsze informacje z instrukcji

Ładowarka dwuportowa SKIL PWRCORE 20 20V (model QC5359B-02) służy do ładowania akumulatorów litowo-jonowych SKIL. Urządzenie posiada dwa porty ładowania i wskaźniki LED informujące o stanie pracy. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka pożaru lub porażenia prądem.

Opis urządzenia

Ładowarka wyposażona jest w dwa porty ładowania, z których każdy posiada własny wskaźnik ładowania (zielony) oraz wskaźnik błędu (czerwony). Urządzenie automatycznie komunikuje się z akumulatorem w celu oceny jego stanu.

Instrukcja ładowania

Podłącz ładowarkę do zasilania (120V, 60Hz). Wszystkie wskaźniki migną raz, potwierdzając autotest.
Dopasuj żebra akumulatora do szczeliny w ładowarce i wsuń akumulator.
Ładowarka automatycznie rozpocznie proces ładowania, jeśli temperatura akumulatora jest w odpowiednim zakresie.
Zielony wskaźnik miga podczas ładowania.
Po zakończeniu ładowania zielony wskaźnik świeci światłem ciągłym.
Po naładowaniu wyjmij akumulator i odłącz ładowarkę od zasilania, chyba że ładujesz kolejny akumulator.

Wskaźniki LED

Miganie zielonego wskaźnika: Trwa ładowanie.
Światło ciągłe zielonego wskaźnika: Ładowanie zakończone.
Światło ciągłe czerwonego wskaźnika: Akumulator jest zbyt gorący lub zbyt zimny. Należy go wyjąć i schłodzić lub ogrzać do temperatury pokojowej.
Miganie czerwonego wskaźnika: Błąd ładowania. Spróbuj wyjąć i włożyć akumulator ponownie lub użyć innego akumulatora.

Konserwacja i przechowywanie

Przed czyszczeniem zawsze odłącz ładowarkę od zasilania i wyjmij akumulatory. Do czyszczenia obudowy używaj suchego sprężonego powietrza lub wilgotnej szmatki. Nie używaj rozpuszczalników ani detergentów zawierających amoniak. Przechowuj ładowarkę wewnątrz, w miejscu niedostępnym dla dzieci.

Bezpieczeństwo

Nie używaj ładowarki na zewnątrz. Nie wystawiaj urządzenia na deszcz ani śnieg. Nie zakrywaj otworów wentylacyjnych. W przypadku zauważenia dymu lub stopienia obudowy, natychmiast odłącz urządzenie od prądu.

Praktyczna pomoc

Typowe problemy

Akumulator nie ładuje się

Sprawdź, czy gniazdko działa, upewnij się, że akumulator jest poprawnie włożony, wyczyść styki akumulatora i ładowarki, sprawdź temperaturę akumulatora.

Czerwony wskaźnik świeci światłem ciągłym

Akumulator jest poza optymalnym zakresem temperatury. Wyjmij go i pozwól mu osiągnąć temperaturę pokojową.

Przed użyciem

Sprawdź, czy gniazdko elektryczne jest sprawne.
Upewnij się, że akumulator jest kompatybilny (lista w specyfikacji).
Sprawdź, czy styki akumulatora i ładowarki są czyste.
Upewnij się, że temperatura otoczenia mieści się w zakresie 5-35°C.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Napięcie wejściowe: 120V AC, 60Hz, 2x150W
Temperatura ładowania: 5°C – 35°C
Temperatura przechowywania: 0°C – 40°C

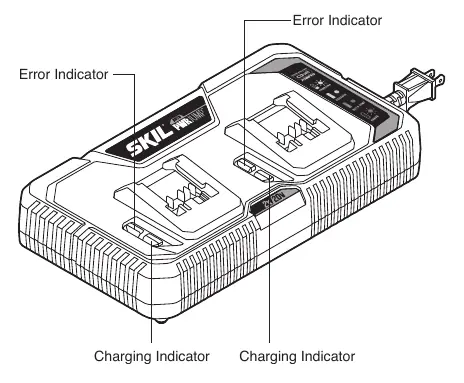

Ilustracje i schematy

Wskaźnik ładowania (zielony) - informuje o procesie ładowania i pełnym naładowaniu.
Wskaźnik błędu (czerwony) - informuje o problemach z temperaturą lub błędem akumulatora.

Zgodność modelu

Kompatybilna z akumulatorami SKIL 2.0Ah, 2.5Ah, 4.0Ah, 5.0Ah.
