Instrukcja obsługi reflektora akumulatorowego SKIL PWRCORE 20™ 20V LH552301
Poznaj funkcje i zasady bezpiecznej obsługi reflektora akumulatorowego SKIL PWRCORE 20™ 20V (model LH552301). Instrukcja zawiera wskazówki dotyczące montażu akumulatora, regulacji jasności, ustawiania głowicy oraz konserwacji urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Reflektor SKIL PWRCORE 20V obsługuje się za pomocą przełącznika ON/OFF, który pozwala na wybór dwóch poziomów jasności. Głowica jest regulowana w zakresie 104 stopni. str. 11
Najważniejsze czynności
- Montaż akumulatora str. 10
Pierwsze uruchomienie
- Włóż naładowany akumulator, ustaw głowicę w żądanej pozycji i naciśnij przełącznik, aby włączyć światło. str. 10, 11
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Reflektor nie świeci
Naładuj akumulator, sprawdź jego zamocowanie lub skontaktuj się z serwisem.
str. 13Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie znamionowe | str. 9 |
| Zakres obrotu | 104° | Maksymalny zakres ruchu głowicy | str. 9 |
Gdzie szukać w PDF
- Budowa i specyfikacja str. 9
- Instrukcja obsługi str. 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor akumulatorowy SKIL PWRCORE 20™ 20V jest przeznaczony do oświetlania miejsc pracy. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub obrażeń ciała. Urządzenie wymaga dedykowanego akumulatora i ładowarki SKIL.
Opis urządzenia
Reflektor składa się z następujących elementów:
- Przezroczysta osłona soczewki
- Przełącznik ON/OFF (włącznik/wyłącznik)
- Miękki uchwyt
- Głowica obrotowa
- Pętla do zawieszania
- Wbudowane magnesy
Obsługa i użytkowanie
Montaż i demontaż akumulatora: Aby zamontować akumulator, należy wyrównać wypustkę na akumulatorze z rowkiem w narzędziu i wsunąć go do momentu zatrzaśnięcia. Aby wyjąć akumulator, należy nacisnąć przycisk zwalniający znajdujący się z przodu akumulatora i wysunąć go z narzędzia.
Regulacja jasności: Urządzenie posiada dwustopniową regulację jasności sterowaną przełącznikiem ON/OFF:
- Pierwsze naciśnięcie: włącza światło w trybie wysokiej jasności.
- Drugie naciśnięcie: przełącza na tryb niskiej jasności.
- Trzecie naciśnięcie: wyłącza światło.
Montaż i regulacja
Regulacja głowicy: Głowica reflektora może być obracana w zakresie 104 stopni. Należy ją przesuwać ręcznie w pożądane położenie. Nie należy wymuszać ruchu głowicy poza ten zakres.
Opcje montażu: Reflektor można zawiesić za pomocą wbudowanej pętli lub przymocować do powierzchni ferromagnetycznych za pomocą zintegrowanych magnesów. Nie należy zawieszać reflektora na przewodach elektrycznych ani w miejscach niestabilnych.
Konserwacja i czyszczenie
Przed przystąpieniem do czyszczenia lub konserwacji zawsze należy wyjąć akumulator. Narzędzie najlepiej czyścić sprężonym suchym powietrzem, pamiętając o założeniu okularów ochronnych. Należy unikać stosowania rozpuszczalników, takich jak benzyna, amoniak czy detergenty zawierające amoniak, ponieważ mogą one uszkodzić plastikowe elementy.
Rozwiązywanie problemów
Jeśli reflektor nie świeci, należy sprawdzić:
- Czy akumulator jest naładowany.
- Czy akumulator jest poprawnie zainstalowany w narzędziu.
- W przypadku uszkodzenia przełącznika należy skontaktować się z autoryzowanym serwisem SKIL.
Dane techniczne
- Napięcie znamionowe: 20V d.c.
- Zakres obrotu głowicy: 0-104°
- Zalecana temperatura pracy: -10°C do 40°C
- Zalecana temperatura przechowywania: 0°C do 40°C
Praktyczna pomoc
Typowe problemy
Reflektor nie świeci
Naładuj akumulator, sprawdź, czy jest poprawnie zamocowany w narzędziu lub skontaktuj się z serwisem w przypadku uszkodzenia przełącznika.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem
- Sprawdź, czy wszystkie części są na miejscu i nie są uszkodzone
- Załóż okulary ochronne
- Upewnij się, że przełącznik jest w pozycji wyłączonej przed włożeniem akumulatora
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie znamionowe
- 20V d.c. - wymaga akumulatora 20V z serii SKIL PWRCORE 20
- Zakres obrotu głowicy
- 0-104° - pozwala na precyzyjne ustawienie kąta świecenia
- Temperatura pracy
- -10°C do 40°C - zakres temperatur otoczenia, w których urządzenie działa poprawnie
Ilustracje i schematy

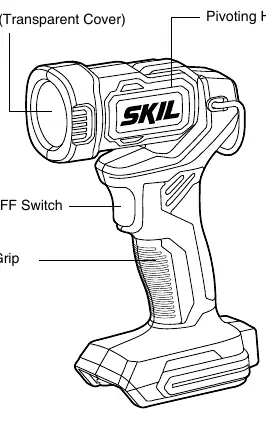

- Rysunek 1: Budowa reflektora (soczewka, przełącznik, uchwyt, głowica)
- Rysunek 2: Montaż i demontaż akumulatora
- Rysunek 3: Obsługa przełącznika jasności
- Rysunek 4: Zakres regulacji głowicy (104°)
- Rysunek 5: Użycie pętli i magnesów do montażu
Zgodność modelu
- Urządzenie współpracuje wyłącznie z akumulatorami i ładowarkami SKIL PWRCORE 20™
