Instrukcja obsługi naświetlacza LED Tolsen 87312
Instrukcja obsługi naświetlacza LED Tolsen 87312. Dowiedz się, jak bezpiecznie używać urządzenia, instalować akumulator, regulować tryby świecenia oraz dbać o konserwację sprzętu.
Źródłowy PDF: RO · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Tolsen 87312 to przenośny naświetlacz LED zasilany akumulatorem 20V. Oferuje dwa tryby jasności (2000Lm i 900Lm) oraz obrotową głowicę 360 stopni. str. 4, 5
Najważniejsze czynności
- Włączanie i zmiana trybów str. 5
- Instalacja akumulatora str. 5
Pierwsze uruchomienie
- Naładuj akumulator, wsuń go do urządzenia, ustaw przełącznik w pozycji I lub II. str. 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Produkt nie działa
Sprawdź naładowanie akumulatora lub pozwól urządzeniu ostygnąć.
str. 7Konserwacja i reset
- Regularnie czyść soczewkę, rozładowuj i ładuj akumulator co 1-3 miesiące. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V DC | Napięcie zasilania | str. 4 |
| Moc | 20W | Pobór mocy LED | str. 4 |
| Jasność | 2000Lm / 900Lm | Strumień świetlny | str. 4 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3
- Specyfikacja i Diagram str. 4
- Instrukcja obsługi str. 5
- Konserwacja str. 6
- Rozwiązywanie problemów str. 7
- Lista części str. 8

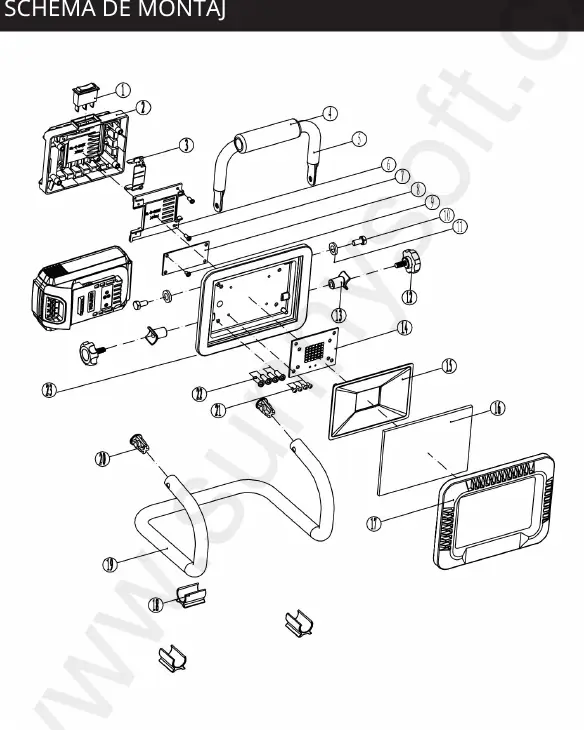

- Schemat montażu str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Naświetlacz LED Tolsen 87312 to przenośne urządzenie zasilane akumulatorem 20V. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: nie patrzeć bezpośrednio w źródło światła, nie kierować światła w oczy oraz zachować bezpieczną odległość od oświetlanych obiektów (minimum 2,9 metra). Urządzenie przeznaczone jest do użytku wewnątrz pomieszczeń.
Specyfikacja techniczna
- Napięcie nominalne: 20V DC
- Moc LED: 20W
- Liczba diod LED: 36
- Strumień świetlny: 2000 Lm (tryb I) / 900 Lm (tryb II)
- Temperatura barwowa (CCT): 6500K (światło dzienne)
Obsługa urządzenia
Urządzenie posiada przełącznik z trzema pozycjami znajdujący się z tyłu obudowy:
- Pozycja I: Wysoka jasność (2000 lumenów)
- Pozycja II: Niska jasność (900 lumenów)
- Pozycja O: Wyłączone

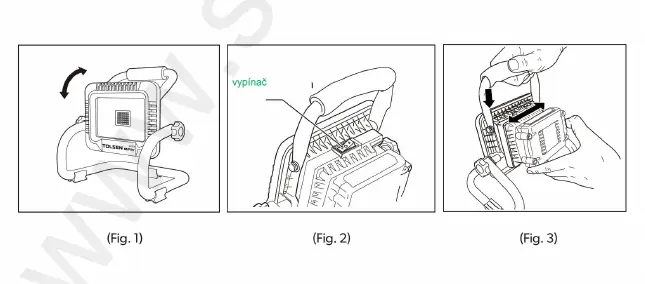

Regulacja kierunku światła: Głowica naświetlacza jest obrotowa i pozwala na ustawienie kąta świecenia w zakresie 360 stopni.
Instalacja i demontaż akumulatora
- Upewnij się, że przełącznik znajduje się w pozycji "O" (wyłączony).
- Dopasuj akumulator do prowadnic na obudowie urządzenia.
- Wsuń akumulator w kierunku wskazanym strzałką, aż zostanie zablokowany.
- Aby wyjąć akumulator, naciśnij przycisk zwalniający i wysuń go z urządzenia.
Konserwacja i przechowywanie
Urządzenie wymaga minimalnej konserwacji. Należy regularnie czyścić soczewkę za pomocą nieściernych środków czyszczących. Zaleca się pełne rozładowanie i naładowanie akumulatora raz w miesiącu (lub raz na trzy miesiące w przypadku rzadszego użycia). Przechowywać w suchym miejscu, chronionym przed mrozem, w temperaturze nieprzekraczającej 40°C.
Praktyczna pomoc
Typowe problemy
Produkt nie działa
Akumulator mógł się rozładować lub przegrzać. Pozostaw urządzenie do ostygnięcia przed ponownym użyciem.
Akumulator nagrzewa się podczas pracy
Jest to normalne zjawisko. Pozostaw akumulator do ostygnięcia, aby zapobiec jego uszkodzeniu.
Akumulator i ładowarka nagrzewają się podczas ładowania
Jest to normalne. Po zakończeniu ładowania zaleca się wyjęcie akumulatora z ładowarki.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że urządzenie nie jest uszkodzone.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie 5°C - 40°C.
- Upewnij się, że używasz oryginalnego akumulatora i ładowarki Tolsen.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 2000Lm / 900Lm
- Dwa dostępne poziomy jasności światła.

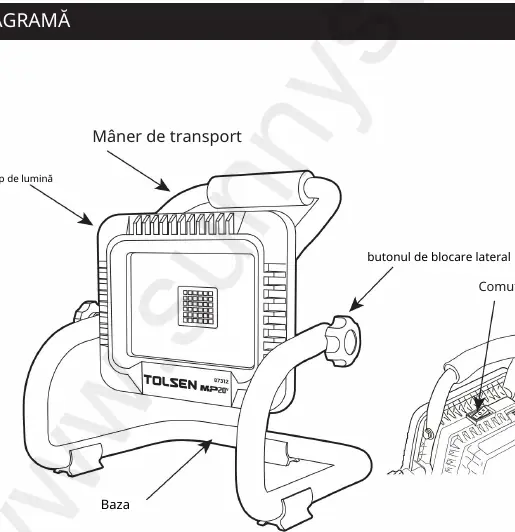

Ilustracje i schematy
- Głowica świetlna z możliwością obrotu.
- Przełącznik trybów pracy (I, II, O) z tyłu obudowy.
- Pokrętło blokady bocznej do regulacji kąta głowicy.
- Baza stabilizująca urządzenie.
Zgodność modelu
- Używaj wyłącznie akumulatorów i ładowarek dostarczonych przez firmę Tolsen.
- Nie próbuj ładować akumulatora w temperaturze poniżej 5°C lub powyżej 40°C.
