Instrukcja montażu oświetlenia awaryjnego Finder 1L.10.8.230.000X
Praktyczny przewodnik montażu i uruchomienia oświetlenia awaryjnego Finder 1L.10.8.230.000X. Sprawdź schemat podłączenia, kompatybilność z ramkami oraz procedurę aktywacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie to oświetlenie awaryjne montowane podtynkowo. Przed montażem należy ustawić przełącznik w pozycji 1, aby aktywować funkcję oświetlenia awaryjnego. str. 1
Najważniejsze czynności
- Ustawienie przełącznika w pozycji 1 przed montażem str. 1
Pierwsze uruchomienie
- Przed montażem w puszce, ustaw przełącznik z 0 na 1. str. 1
Problemy i rozwiązania
Lampa nie świeci w trybie awaryjnym
Sprawdź, czy przełącznik został ustawiony w pozycji 1 przed montażem.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 110-230V AC | Zakres napięcia pracy | str. 1 |
| Strumień świetlny | 14 lumen | Jasność światła awaryjnego | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i dane techniczne str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oświetlenie awaryjne Finder 1L.10.8.230.000X to urządzenie przeznaczone do montażu podtynkowego. Kluczowym krokiem przed instalacją jest aktywacja urządzenia poprzez ustawienie przełącznika w pozycji 1. Urządzenie automatycznie włącza się w przypadku braku napięcia zasilania.
Instalacja i montaż
Urządzenie jest kompatybilne z wieloma popularnymi ramkami osprzętu elektrycznego. Przed montażem należy sprawdzić tabelę adapterów, aby dobrać odpowiedni element montażowy dla posiadanej ramki (np. Bticino, Gewiss, Vimar, Simon Urmet).
- Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac.
- Wybierz odpowiedni adapter zgodnie z tabelą kompatybilności.
- Zamontuj urządzenie w puszce podtynkowej zgodnie z rysunkami montażowymi.
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie ze schematem elektrycznym. Urządzenie wymaga zasilania sieciowego (L - faza, N - neutralny). Należy zachować ostrożność i przestrzegać lokalnych przepisów elektrycznych.
Uruchomienie
Przed ostatecznym montażem urządzenia w puszce, należy ustawić przełącznik z pozycji 0 na 1. Dzięki temu urządzenie będzie gotowe do pracy w trybie awaryjnym – lampa zaświeci się automatycznie, gdy zabraknie napięcia w sieci, i zgaśnie po jego powrocie.
Dane techniczne
- Napięcie zasilania: 110...230 V AC (50/60 Hz)
- Pobór mocy: 0,2 W
- Strumień świetlny: 14 lumen
- Temperatura barwowa: 5700 K
- Czas ładowania baterii: 72 godziny
- Czas pracy na baterii: 2,5 godziny
- Stopień ochrony: IP20
- Temperatura pracy: -10...+50°C
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po zaniku napięcia
Upewnij się, że przed montażem przełącznik został ustawiony w pozycji 1.
Przed użyciem
- Sprawdź kompatybilność ramki z tabelą adapterów
- Ustaw przełącznik w pozycji 1 przed montażem w puszce
- Podłącz przewody zasilające L i N zgodnie ze schematem
- Upewnij się, że napięcie zasilania mieści się w zakresie 110-230V AC
Parametry w praktyce
- Czas ładowania
- 72 godziny do pełnego naładowania baterii
Ilustracje i schematy

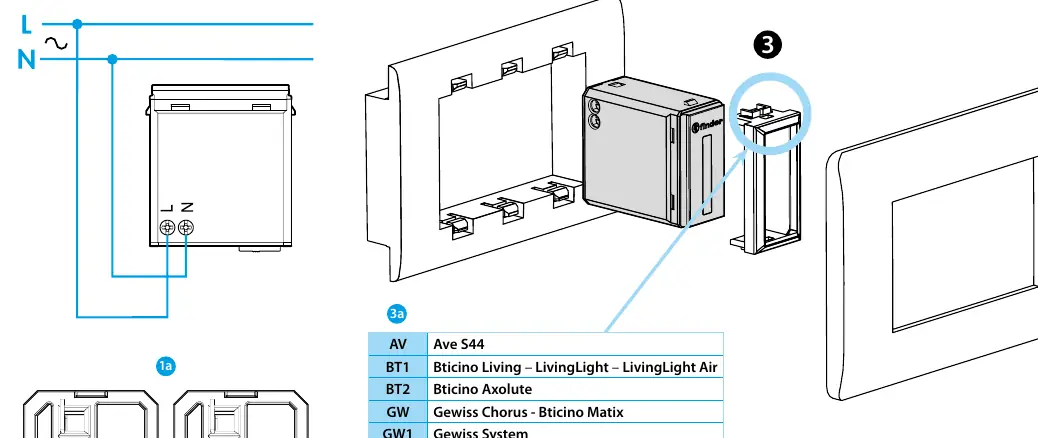

- Schemat 1: Podłączenie elektryczne (L, N)
- Schemat 2-3: Procedura montażu w ramce

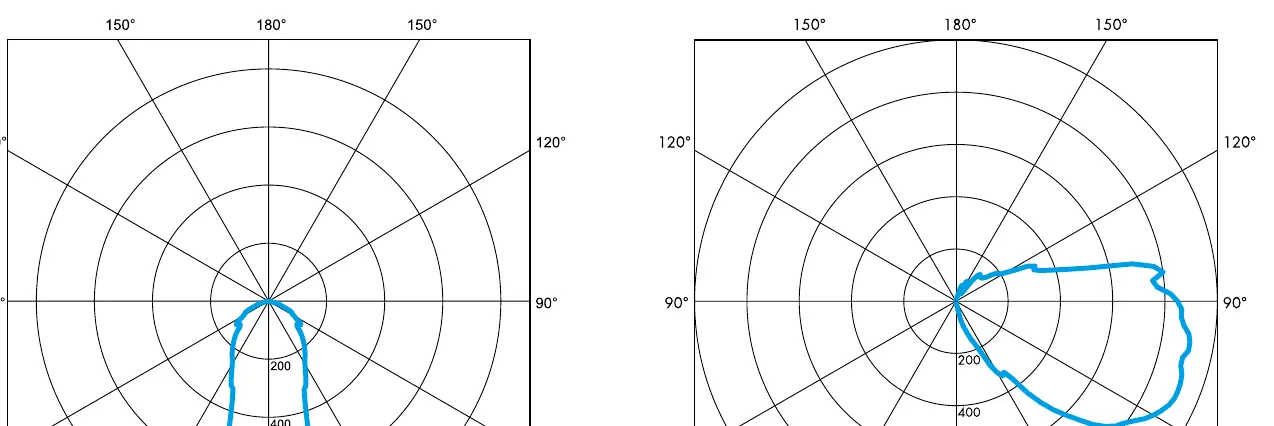

- Schemat 4-5: Wykresy rozsyłu światłości (poziomy i pionowy)
Zgodność modelu
- Urządzenie wymaga adaptera dopasowanego do konkretnej serii ramek (np. Bticino LivingLight, Gewiss Chorus, Vimar Plana).
