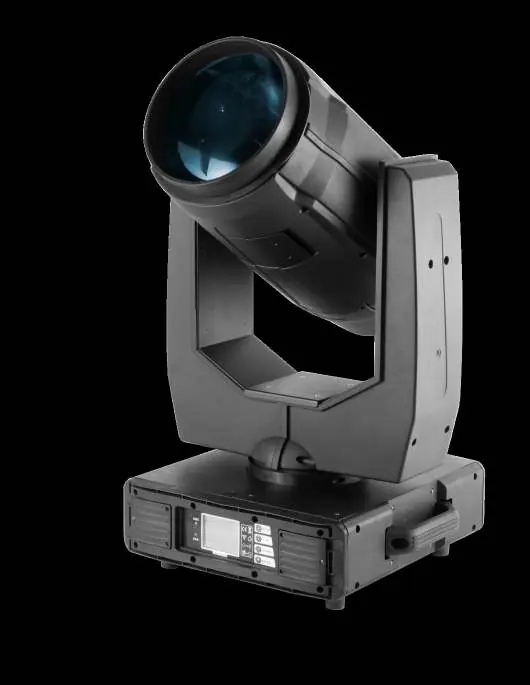

Instrukcja obsługi głowicy ruchomej Flash 17R Beam IP65
Szybki przewodnik po instrukcji obsługi głowicy ruchomej Flash 17R Beam IP65. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć sygnał DMX i zasilanie oraz jak korzystać z trybów kanałów DMX.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Flash 17R Beam IP65 to profesjonalna głowica ruchoma. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania i sygnału DMX oraz pełną tabelę kanałów DMX (16 i 20 kanałów). str. 1, 3, 13
Najważniejsze czynności
- Montaż urządzenia str. 3, 13
- Podłączenie DMX str. 3, 14
Konserwacja i reset
- Reset urządzenia str. 7, 11, 17, 21
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240V AC, 50-60Hz | Napięcie wejściowe | str. 3, 13 |
| Waga | 30 kg | Waga urządzenia | str. 3, 13 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 12, 13
- Dane techniczne str. 3, 13

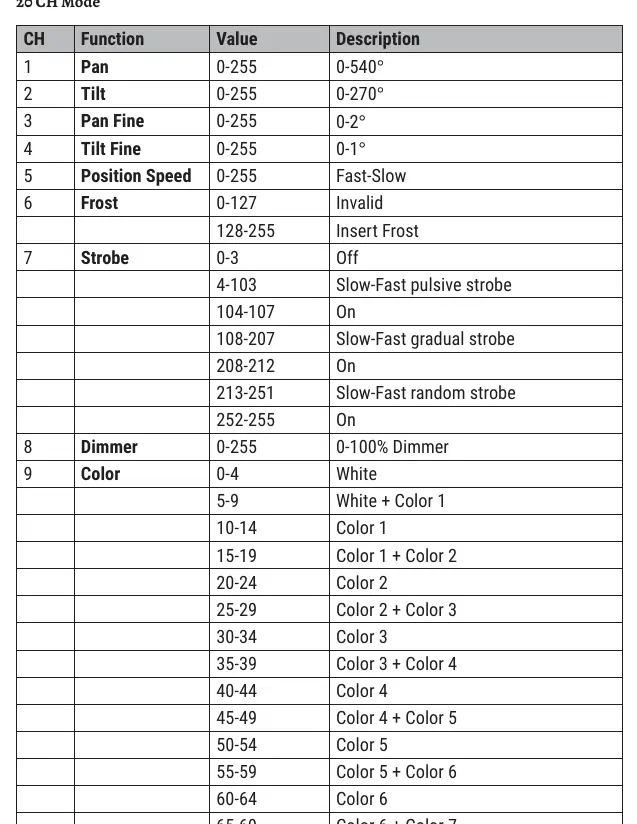

- Tabela kanałów DMX str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Flash 17R Beam IP65 to profesjonalna głowica ruchoma przeznaczona do zastosowań scenicznych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania oraz konfiguracji sygnału DMX. Urządzenie wymaga profesjonalnego montażu i przestrzegania zasad bezpieczeństwa, szczególnie w zakresie ochrony przed wilgocią i przegrzaniem.
Bezpieczeństwo i instalacja
- Montaż: Urządzenie musi być montowane przez wykwalifikowany personel. Używaj dwóch zacisków typu half-coupler do mocowania na kratownicy. Nie wieszaj urządzenia na jednym zacisku.
- Linka bezpieczeństwa: Zawsze stosuj linkę bezpieczeństwa, która wytrzyma 12-krotność wagi urządzenia.
- Ochrona soczewki: Nigdy nie wystawiaj przedniej soczewki na bezpośrednie działanie promieni słonecznych lub innych silnych źródeł światła, nawet przez kilka sekund, aby uniknąć ryzyka pożaru.
- Kondensacja: Urządzenie musi być podłączone do zasilania, aby uniknąć kondensacji. Temperatura pracy wynosi od -30°C do +50°C.
- Wentylacja: Zapewnij co najmniej 15 cm odstępu od najbliższych powierzchni i upewnij się, że otwory wentylacyjne nie są zatkane.
Podłączenie urządzenia
Urządzenie wyposażone jest w złącza XLR 3-pin dla sygnału DMX oraz złącza powerCON dla zasilania. W przypadku łączenia wielu urządzeń w szereg, na ostatnim urządzeniu należy zastosować terminator DMX (rezystor 120 Ohm między pinami 2 i 3).
Dane techniczne
- Źródło światła: 17R MSD
- Zakres ruchu: PAN 540°, TILT 210°
- Pobór mocy: 600 W
- Zasilanie: 100-240V AC, 50-60Hz
- Waga: 30 kg
Obsługa DMX
Urządzenie obsługuje dwa tryby kanałów DMX: 16-kanałowy oraz 20-kanałowy. Pozwalają one na sterowanie ruchem (Pan/Tilt), kolorami, gobo, pryzmatami, strobowaniem oraz funkcjami makro i resetem urządzenia.
Praktyczna pomoc
Typowe problemy
Głowica porusza się gwałtownie lub podstawa się przesuwa
Upewnij się, że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką bezpieczeństwa. Głowica posiada mocny silnik pan.
Soczewka ulega uszkodzeniu lub ryzyko pożaru
Nigdy nie wystawiaj przedniej soczewki na bezpośrednie działanie promieni słonecznych lub innych silnych źródeł światła.
Brak zasilania lub kondensacja wewnątrz
Urządzenie musi być podłączone do zasilania, aby uniknąć kondensacji. Temperatura pracy: -30°C do +50°C.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie i częstotliwość zasilania są zgodne z wymaganiami (100-240V).
- Użyj dwóch zacisków do montażu (nie wieszaj na jednym).
- Zastosuj linkę bezpieczeństwa.
- Upewnij się, że otwory wentylacyjne nie są zatkane.
- Sprawdź, czy urządzenie jest uziemione.
Parametry w praktyce
- Źródło światła
- 17R MSD
Ilustracje i schematy
- Schemat połączenia DMX: użyj kabla XLR (żeński-męski) i terminatora 120 Ohm na ostatnim urządzeniu w łańcuchu.
- Schemat montażu: użyj dwóch zacisków typu half-coupler, jeśli montujesz pod kątem innym niż pionowy.
Zgodność modelu
- Wymaga profesjonalnego montażu.
- Nie podłączać do dimmer packów.
