Instrukcja obsługi reflektora LED Flash LED PAR 64 18x12 RGBWA+UV FLAT
Szybki przewodnik po instrukcji obsługi reflektora LED Flash LED PAR 64 18x12 RGBWA+UV FLAT. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć DMX, skonfigurować tryby pracy i sterować oświetleniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Reflektor LED PAR 64 18x12 RGBWA+UV FLAT to oświetlenie sceniczne sterowane przez DMX lub w trybach automatycznych. Wymaga montażu z użyciem linki zabezpieczającej i poprawnego terminowania sygnału DMX na końcu łańcucha. str. 4, 5, 12, 13
Najważniejsze czynności
- Montaż urządzenia str. 4, 12
- Podłączenie DMX str. 5, 13
Pierwsze uruchomienie
- Podłączenie zasilania str. 5, 13
Problemy i rozwiązania
Brak sygnału DMX
Zastosuj terminator 120 Ohm na wyjściu DMX ostatniego urządzenia.
str. 5, 13Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pobór mocy | 120W | Maksymalny pobór energii | str. 4, 12 |
| Waga netto | 2,2 kg | Waga urządzenia bez opakowania | str. 4, 12 |
Gdzie szukać w PDF
- Instalacja str. 4, 12
- Połączenie str. 5, 13
- Tabela DMX str. 8, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor LED PAR 64 18x12 RGBWA+UV FLAT to urządzenie oświetleniowe przeznaczone do użytku profesjonalnego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa: urządzenie musi być uziemione, nie wolno patrzeć bezpośrednio w źródło światła, a temperatura otoczenia nie może przekraczać 40°C. Urządzenie nie może być podłączane do zewnętrznych ściemniaczy (dimmer pack).
Opis urządzenia
W skład zestawu wchodzą:
- Reflektor LED PAR
- Kabel zasilający typu powerCON
- Uchwyt mocujący
- Instrukcja obsługi
Instalacja
Urządzenie należy montować za pomocą otworów na śruby w uchwycie. Podczas instalacji należy przestrzegać następujących zasad:
- Zawsze używaj linki zabezpieczającej, która wytrzyma 12-krotność wagi urządzenia.
- Konstrukcja nośna musi być w stanie utrzymać 10-krotność wagi urządzenia.
- Urządzenie musi być montowane przez wykwalifikowany personel w miejscu niedostępnym dla osób postronnych.
- W przypadku montażu poziomego należy upewnić się, że woda nie zbiera się w wentylatorach.
Podłączenie
Urządzenie wyposażone jest w złącza DMX (XLR 3-pin lub 5-pin) oraz złącza zasilania powerCON. Maksymalna liczba urządzeń połączonych szeregowo za pomocą kabla zasilającego wynosi 10 sztuk. Na ostatnim urządzeniu w łańcuchu DMX należy zastosować terminator (rezystor 120 Ohm wlutowany między piny 2 i 3 wtyczki XLR).
Obsługa i menu
Urządzenie posiada wbudowany wyświetlacz i przyciski (MENU, UP, DOWN, ENTER) do konfiguracji trybów pracy:
- DMX512
- Tryb ręczny
- Tryb automatyczny
- Sterowanie dźwiękiem (Sound-controlled)
- Master/Slave
Dostępne są tryby kanałów DMX: 6, 10A oraz 10B.
Dane techniczne
- Źródło światła: 18x12W RGBWA+UV LED
- Pobór mocy: 120W
- Zasilanie: 100-240V, 50/60Hz AC
- Stopień ochrony: IP20
- Waga netto: 2,2 kg
Praktyczna pomoc
Typowe problemy
Brak reakcji na sygnał DMX
Sprawdź, czy ostatnie urządzenie w łańcuchu posiada terminator 120 Ohm oraz czy kable XLR są sprawne.
Urządzenie nie włącza się
Sprawdź zasilanie sieciowe oraz czy kabel powerCON jest poprawnie wpięty i zablokowany.
Przegrzewanie się urządzenia
Upewnij się, że temperatura otoczenia nie przekracza 40°C i otwory wentylacyjne nie są zasłonięte.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami (100-240V).
- Przygotuj linkę zabezpieczającą o odpowiedniej wytrzymałości.
- Upewnij się, że konstrukcja nośna jest stabilna.
- Przygotuj terminator DMX, jeśli używasz wielu urządzeń.
Ilustracje i schematy
- Schemat połączeń DMX pokazuje sposób łączenia kontrolera z wieloma urządzeniami w szeregu.

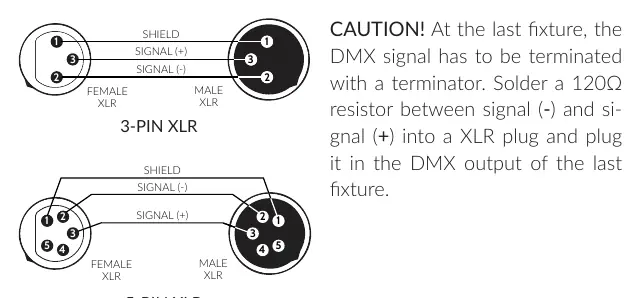

- Schemat wtyczek XLR ilustruje poprawne podłączenie pinów dla sygnału DMX.
Zgodność modelu
- Maksymalnie 10 urządzeń może być połączonych szeregowo za pomocą kabla zasilającego.
