Instrukcja obsługi reflektora Elation Seven Par 19IP
Kompletny przewodnik po reflektorze Elation Seven Par 19IP. Dowiedz się, jak zainstalować urządzenie, skonfigurować menu systemowe, używać trybów DMX oraz dbać o konserwację sprzętu klasy IP65.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Elation Seven Par 19IP to profesjonalny reflektor LED klasy IP65. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji menu, sterowania DMX oraz konserwacji urządzenia. str. 1, 4, 10, 15
Najważniejsze czynności
- Odblokowanie panelu sterowania str. 14
- Montaż wrót (Barn Doors) str. 12
Pierwsze uruchomienie
- Sprawdź zawartość opakowania i upewnij się, że wszystkie zaślepki IP65 są na miejscu przed użyciem w warunkach zewnętrznych. str. 4, 11
Problemy i rozwiązania
Wyświetlacz zablokowany
Przytrzymaj przycisk MODE przez 5 sekund lub wykonaj sekwencję odblokowującą (UP/DOWN/ENTER).
str. 14Konserwacja i reset
- Czyszczenie soczewek co 20 dni miękką szmatką. Przegląd elektryczny co 3 miesiące. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 19x 25W 7-IN-1 RGBAW + Lime + UV | Typ diod LED | str. 21 |
| Klasa ochrony | IP65 | Odporność na pył i wodę | str. 10, 21 |
Gdzie szukać w PDF
- Spis treści str. 3
- Instalacja str. 10, 11, 12, 13
- Menu systemowe str. 14, 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elation Seven Par 19IP to profesjonalny reflektor LED o stopniu ochrony IP65, przeznaczony do użytku w wymagających warunkach. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony przed promieniowaniem UV oraz prawidłowego uszczelnienia złączy. Urządzenie nie jest przeznaczone do pracy w środowisku morskim.

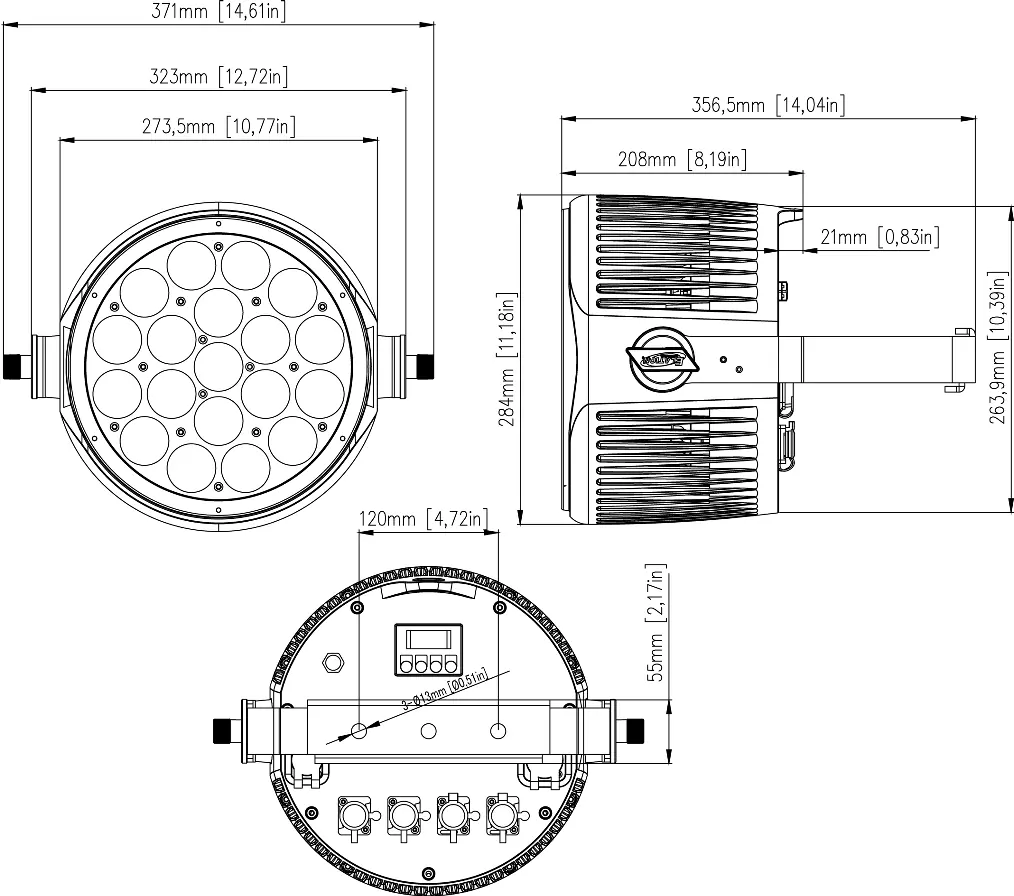

Opis urządzenia i elementy zestawu
Reflektor wyposażony jest w 19 diod LED o mocy 25W każda (RGBAW + Lime + UV). Na tylnym panelu znajdują się:
- Wyświetlacz OLED z przyciskami sterującymi (Mode, Up, Down, Enter).
- Złącza zasilania (Power IN/OUT).
- Złącza DMX (3-pin i 5-pin IN/OUT).
- Zawór powietrzny.
W zestawie znajdują się: ramka na filtry (Gel Frame), uchwyt ramki ze śrubami oraz kabel zasilający IP65.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel. Kluczowe zasady:

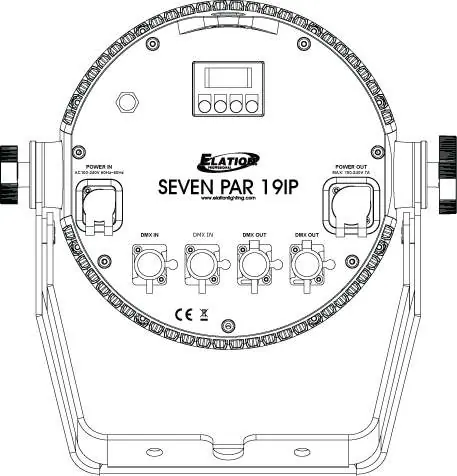

- Klasa IP65: Wszystkie nieużywane złącza muszą być zabezpieczone gumowymi zaślepkami. Zaleca się stosowanie smaru dielektrycznego na złączach.

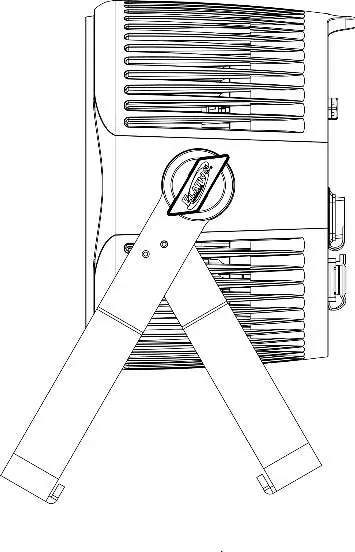

- Montaż: Używaj wyłącznie oryginalnych uchwytów (omega brackets). W przypadku montażu podwieszanego konieczne jest użycie linki zabezpieczającej (safety cable) o wytrzymałości 10-krotnie większej niż waga urządzenia.
- Chłodzenie: Zapewnij co najmniej 15 cm odstępu od innych urządzeń lub ścian. Nie blokuj otworów wentylacyjnych.
- Temperatura: Zakres pracy wynosi od -10°C do 45°C.
Montaż akcesoriów
Aby zamontować wrota (Barn Doors) lub ramkę na filtry:
- Przymocuj uchwyt ramki (Gel Frame Holder) do urządzenia, dokręcając śruby ręcznie (nie dokręcaj zbyt mocno).
- Wsuń ramkę lub wrota w uchwyt, odchylając sprężynową blokadę.
- Zabezpiecz blokadę, aby unieruchomić akcesoria.
Obsługa menu systemowego
Menu nawigowane jest za pomocą przycisków pod wyświetlaczem. Przycisk MENU otwiera menu główne, UP/DOWN służą do nawigacji, a ENTER zatwierdza wybór. W przypadku zablokowania panelu (LOCKED*****), przytrzymaj przycisk MODE przez 5 sekund lub wykonaj sekwencję odblokowującą (UP, DOWN, UP, DOWN, ENTER).
Konserwacja i czyszczenie
Regularne czyszczenie soczewek (co najmniej co 20 dni) zapewnia optymalną wydajność świetlną. Nie używaj alkoholu ani rozpuszczalników. Co trzy miesiące zaleca się przegląd elektryczny przez wykwalifikowanego inżyniera oraz sprawdzenie dokręcenia wszystkich śrub i stanu kabli zasilających.
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na sygnał DMX
Sprawdź adresowanie DMX w menu (Set ADDR) oraz poprawność połączenia kabli sygnałowych.
Wyświetlacz jest zablokowany
Przytrzymaj przycisk MODE przez 5 sekund lub użyj sekwencji odblokowującej (UP, DOWN, UP, DOWN, ENTER).
Dym lub zapach przy pierwszym uruchomieniu
To normalny proces wypalania nadmiaru farby wewnątrz obudowy, który ustąpi z czasem.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że wszystkie akcesoria (Gel Frame, śruby) są w zestawie.
- Sprawdź, czy zasilanie jest zgodne z wymaganiami (100-240V).
- Upewnij się, że wszystkie nieużywane porty są zabezpieczone gumowymi zaślepkami (IP65).
Parametry w praktyce
- 19x 25W 7-IN-1
- Źródło światła składające się z 19 diod LED o mocy 25W każda, obsługujących kolory RGBAW + Lime + UV.
- DMX Channel Modes
- Różne tryby pracy (np. 3CH, 7CH, 14CH, 15CH) określające liczbę kanałów sterujących.
Ilustracje i schematy

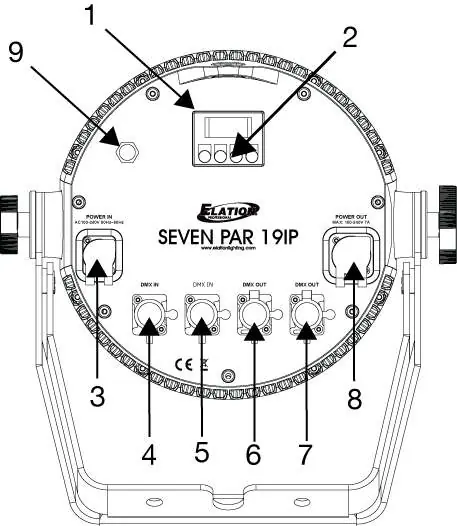

- Schemat na stronie 9 pokazuje rozmieszczenie portów (Power IN/OUT, DMX IN/OUT) oraz panelu sterowania.

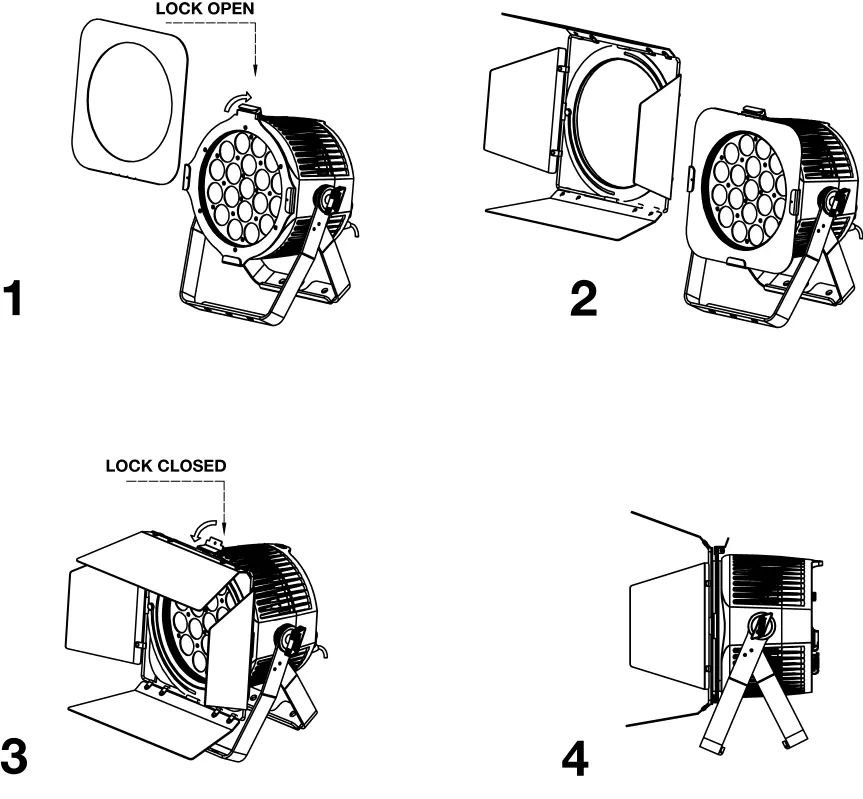

- Schemat na stronie 12 ilustruje montaż ramki na filtry (Gel Frame) i wrót (Barn Doors).
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy w środowisku morskim lub przybrzeżnym.
- Wymaga użycia oryginalnych części montażowych (omega brackets).
