Instrukcja obsługi reflektora LED ADJ 18P HEX

Szybki przewodnik po instrukcji obsługi reflektora LED ADJ 18P HEX. Dowiedz się, jak skonfigurować tryby DMX, sterowanie RGBWA+UV, łączenie urządzeń oraz jak bezpiecznie korzystać z oświetlenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

ADJ 18P HEX to inteligentny reflektor LED typu PAR z obsługą DMX, trybami automatycznymi i sterowaniem RGBWA+UV. Urządzenie posiada 4 tryby kanałów DMX (6, 7, 8, 12) i obsługuje łączenie zasilania (daisy chain). str. 3, 4, 9

Najważniejsze czynności

Odblokowanie panelu sterowania str. 9
Łączenie zasilania (Daisy Chain) str. 12

Pierwsze uruchomienie

Podłącz zasilanie, wybierz tryb pracy przyciskiem MODE (Axxx dla DMX, P-xx dla programów, itp.). str. 9, 10

Problemy i rozwiązania

Urządzenie nie reaguje na dźwięk

Sprawdź czułość (Soxx) i upewnij się, że tryb Sound Active jest aktywny.

str. 17

Konserwacja i reset

Czyszczenie optyki str. 17

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pobór mocy	155W	Maksymalny pobór mocy urządzenia.	str. 19
Waga	5.9 kg	Waga urządzenia.	str. 19

Gdzie szukać w PDF

Specyfikacje str. 19
Menu systemowe str. 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 6

Strona 13

Strona 16

Najważniejsze informacje z instrukcji

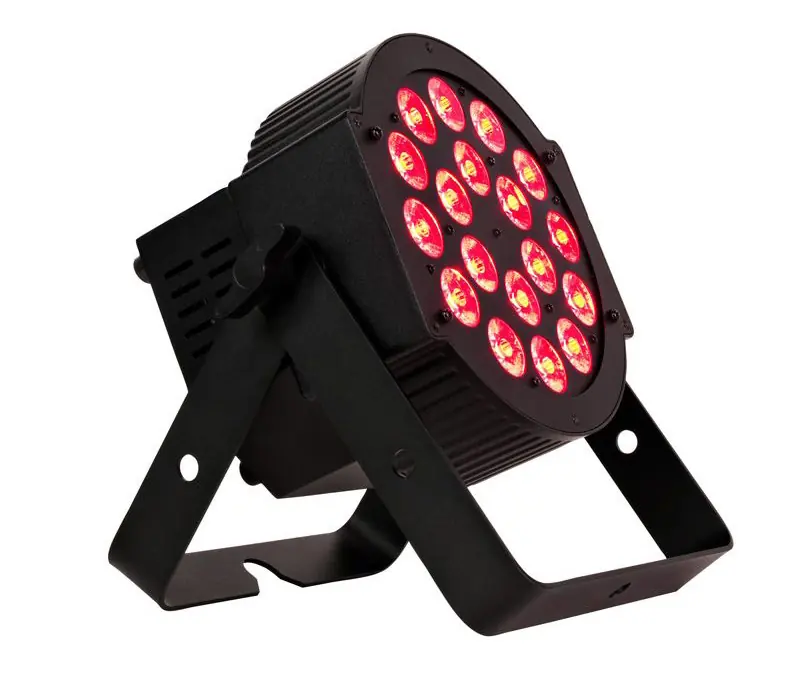

ADJ 18P HEX to inteligentny reflektor LED typu PAR, oferujący zaawansowane możliwości sterowania oświetleniem. Urządzenie obsługuje protokół DMX-512, posiada wbudowany mikrofon do trybu Sound Active oraz oferuje mieszanie kolorów RGBWA+UV. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji DMX oraz łączenia wielu urządzeń w łańcuch zasilania.

Instalacja i bezpieczeństwo

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Podczas montażu należy przestrzegać następujących zasad:

Użyj odpowiedniego zacisku montażowego (brak w zestawie).
Konstrukcja musi wytrzymać co najmniej 10-krotność wagi urządzenia.
Zawsze stosuj linkę zabezpieczającą o wytrzymałości 12-krotności wagi urządzenia.
Zapewnij co najmniej 15 cm odstępu od ścian dla prawidłowej wentylacji.
Ostrzeżenie UV: Urządzenie emituje promieniowanie UV (390nm-410nm). Unikaj bezpośredniego kontaktu wzrokowego i skórnego z odległości mniejszej niż 3,3 metra.

Obsługa i tryby pracy

Panel sterowania blokuje się automatycznie po 30 sekundach nieaktywności. Aby go odblokować, przytrzymaj przycisk MODE przez 3 sekundy. Dostępne tryby pracy:

DMX Control: Sterowanie za pomocą zewnętrznego kontrolera DMX.
RGBWA + UV: Ręczne ustawianie intensywności poszczególnych kolorów.
Sound Active: Reakcja na dźwięk z regulowaną czułością.
Program Mode: Wybór jednego z 7 wbudowanych programów.
Static Color: Wybór jednego z 64 kolorów statycznych.

Konfiguracja DMX

Urządzenie obsługuje 4 tryby kanałów DMX: 6, 7, 8 oraz 12. Aby skonfigurować urządzenie:

Naciśnij przycisk MODE, aż wyświetli się "Axxx" (gdzie xxx to adres DMX).
Użyj przycisków UP/DOWN, aby wybrać adres, a następnie naciśnij ENTER.
Wybierz tryb kanałów DMX za pomocą przycisków UP/DOWN.
Podłącz kontroler za pomocą kabli XLR.

Łączenie urządzeń (Daisy Chain)

Możliwe jest łączenie wielu urządzeń w łańcuch zasilania:

Maksymalnie 7 urządzeń przy zasilaniu 120V.
Maksymalnie 8 urządzeń przy zasilaniu 240V.

Zawsze sprawdzaj maksymalne obciążenie prądowe (Max Amp) każdego urządzenia przed łączeniem.

Konserwacja

Regularne czyszczenie optyki (zewnętrznej i wewnętrznej) jest niezbędne do utrzymania optymalnej jasności, szczególnie w środowiskach zadymionych. Używaj zwykłego płynu do szyb i miękkiej szmatki. Wymiana bezpiecznika wymaga odłączenia zasilania i użycia śrubokręta płaskiego do wyjęcia oprawki bezpiecznika.

Informacje o producencie

ADJ Products, LLC

Profil marki

Strona producenta https://www.adj.com

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje na sygnał DMX

Sprawdź, czy kable są poprawnie podłączone i czy polaryzacja jest zgodna (pin 3 to 'hot'). Upewnij się, że adres DMX jest poprawnie ustawiony.

Urządzenie nie reaguje na dźwięk

Upewnij się, że włączono tryb Sound Active oraz sprawdź poziom czułości (Soxx) w menu.

Przed użyciem

Sprawdź karton pod kątem uszkodzeń transportowych
Upewnij się, że wszystkie akcesoria są w zestawie
Zamontuj urządzenie w bezpiecznym, stabilnym miejscu
Zapewnij odpowiednią wentylację (min. 15 cm od ściany)
Upewnij się, że masz odpowiednie kable DMX (110-120 Ohm)

Parametry w praktyce

18 x 12W 6-in-1 Hex LEDs: Źródło światła o dużej mocy z mieszaniem kolorów RGBWA+UV.
Power Cord Daisy Chain: Możliwość łączenia zasilania: do 7 urządzeń przy 120V lub 8 przy 240V.

Ilustracje i schematy

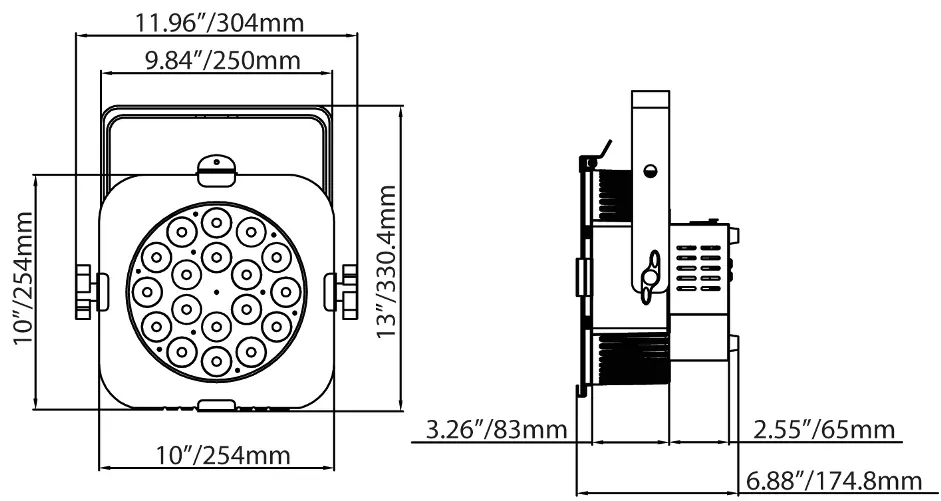

Schemat CAD przedstawia wymiary urządzenia (304mm x 174.8mm x 330.4mm).
Wykres krzywej ściemniania (Dimmer Curve) ilustruje czas narastania i opadania światła dla różnych trybów.

Zgodność modelu

Wymaga kontrolera DMX-512.
Kompatybilny z pilotem Dotz Par RF (sprzedawany oddzielnie).
