Instrukcja obsługi reflektora LED ADJ 18P HEX

Szybki przewodnik po instrukcji obsługi reflektora LED ADJ 18P HEX. Dowiedz się, jak skonfigurować tryby DMX, używać wbudowanych programów, bezpiecznie montować urządzenie oraz dbać o jego konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • ADJ 18P HEX to reflektor LED typu wash z 18 diodami 12W Hex. Instrukcja opisuje konfigurację DMX, tryby pracy (manualny, programy, sound active), montaż oraz konserwację. str. 1, 11, 21

Najważniejsze czynności

  • Konfiguracja DMX str. 9, 11
  • Wybór trybu pracy str. 10, 11

Pierwsze uruchomienie

  • Podłącz zasilanie, wybierz tryb pracy przyciskiem MODE i skonfiguruj ustawienia (np. adres DMX). str. 11

Problemy i rozwiązania

Brak reakcji na DMX

Sprawdź okablowanie i polaryzację pinów (pin 3 to hot).

str. 20

Konserwacja i reset

  • Czyszczenie soczewek: używaj płynu do szyb i miękkiej szmatki co 20 dni. str. 20

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 100-240V 50Hz/60Hz Automatyczne wykrywanie napięcia. str. 21

Gdzie szukać w PDF

  • Instalacja str. 8
  • Menu systemowe str. 10, 11, 12, 13
  • Specyfikacja str. 21
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Reflektor LED ADJ 18P HEX Strona 1 Ostrzeżenie o promieniowaniu UV Strona 7 Pilot Dotz Par RF Strona 16 Wymiary urządzenia Strona 22

Najważniejsze informacje z instrukcji

ADJ 18P HEX to profesjonalny reflektor LED typu wash, wyposażony w 18 diod 12W Hex (RGBAW + UV). Urządzenie przeznaczone jest do użytku wewnątrz pomieszczeń. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, w tym ostrzeżenia przed promieniowaniem UV, oraz szczegółowe procedury konfiguracji DMX i obsługi trybów pracy.

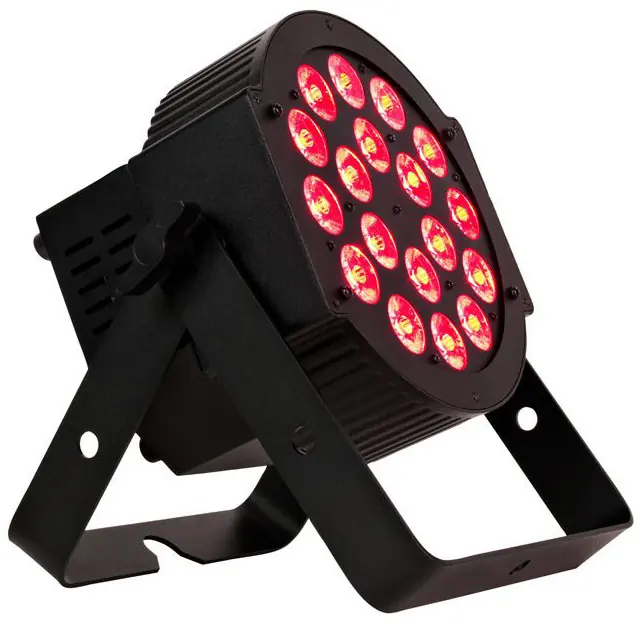

Reflektor LED ADJ 18P HEX
Reflektor LED ADJ 18P HEX

Opis urządzenia

Reflektor posiada solidną metalową obudowę, wbudowany mikrofon do trybu Sound Active oraz złącza zasilania z możliwością łączenia szeregowego (daisy chain). Urządzenie obsługuje protokół DMX-512 z czterema trybami kanałowymi (6, 7, 8, 12).

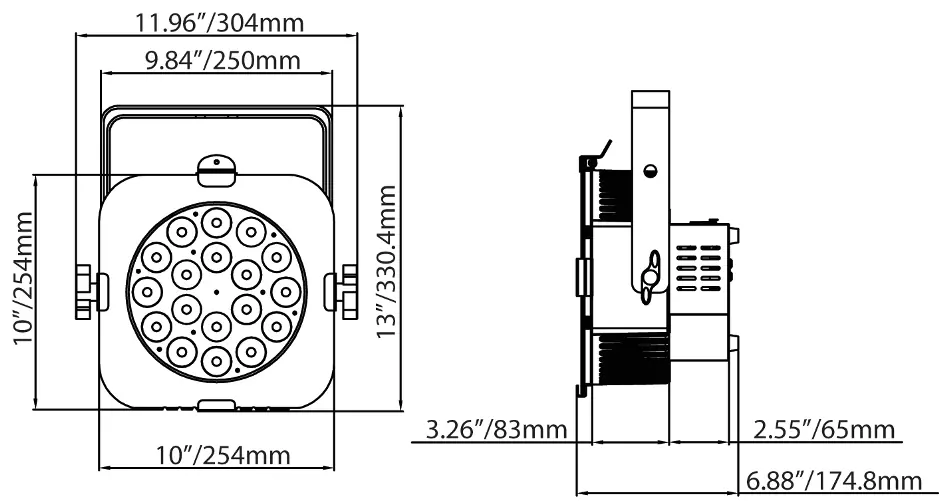

Wymiary urządzenia
Wymiary urządzenia

Instalacja i montaż

Urządzenie powinno być montowane przez profesjonalistę. Należy użyć odpowiedniego zacisku montażowego oraz linki bezpieczeństwa, która jest w stanie utrzymać 12-krotność wagi urządzenia. Upewnij się, że konstrukcja nośna wytrzyma 10-krotność wagi reflektora. Zapewnij około 15 cm odstępu od ścian dla prawidłowej wentylacji.

Obsługa i tryby pracy

Reflektor oferuje pięć głównych trybów pracy:

Pilot Dotz Par RF
Pilot Dotz Par RF
  • DMX Control: Sterowanie za pomocą zewnętrznego kontrolera DMX.
  • RGBWA + UV: Ręczne ustawianie intensywności poszczególnych kolorów.
  • Static Color: Wybór jednego z 64 dostępnych kolorów statycznych.
  • Program Mode: Korzystanie z 7 wbudowanych programów z regulacją prędkości.
  • Sound Active: Reakcja na dźwięk z regulowaną czułością mikrofonu.

Do nawigacji służy 4-przyciskowy wyświetlacz cyfrowy. Panel sterowania blokuje się automatycznie po 30 sekundach nieaktywności; aby go odblokować, przytrzymaj przycisk MODE przez 3 sekundy.

Konserwacja i czyszczenie

Regularne czyszczenie soczewek jest niezbędne dla zachowania optymalnej wydajności świetlnej. Używaj zwykłego płynu do szyb i miękkiej szmatki. Częstotliwość czyszczenia zależy od środowiska pracy (dym, kurz, mgła). W przypadku wymiany bezpiecznika, odłącz urządzenie od zasilania i użyj płaskiego śrubokręta do otwarcia gniazda bezpiecznika.

Bezpieczeństwo

Urządzenie emituje promieniowanie UV (390nm - 410nm). Unikaj bezpośredniego kontaktu wzrokowego i skórnego. Nie używaj urządzenia z uszkodzoną soczewką ochronną. Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Ostrzeżenie o promieniowaniu UV
Ostrzeżenie o promieniowaniu UV

Informacje o producencie

ADJ Products, LLC

Profil marki
Strona producenta https://www.adj.com

Praktyczna pomoc

Typowe problemy

Brak reakcji na sygnał DMX

Sprawdź, czy kable DMX są poprawnie podłączone i czy użyto standardu pin 3 'hot'. Upewnij się, że kable nie są uszkodzone.

Urządzenie nie reaguje na dźwięk

Upewnij się, że włączono tryb Sound Active oraz sprawdź, czy dźwięki otoczenia nie są zbyt ciche lub wysokie.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne (100-240V).
  • Upewnij się, że urządzenie jest stabilnie zamontowane.
  • Zainstaluj linkę bezpieczeństwa.
  • Sprawdź, czy soczewki są czyste.
  • Upewnij się, że wentylacja nie jest zasłonięta.

Parametry w praktyce

18x 12W Hex LEDs
Źródło światła oparte na 18 diodach LED typu Hex (RGBAW + UV).
DMX 6/7/8/12
Cztery tryby kanałów DMX do sterowania urządzeniem.

Ilustracje i schematy

  • Schemat wymiarów urządzenia.
  • Schemat podłączenia terminatora DMX.
  • Schemat pilota Dotz Par RF.

Zgodność modelu

  • Kompatybilny z pilotem Dotz Par RF (sprzedawany oddzielnie).
  • Obsługuje złącza DMX 3-pin i 5-pin.
