Instrukcja obsługi efektu świetlnego ADJ Monster Duo
Przewodnik użytkownika dla efektu świetlnego ADJ Monster Duo. Dowiedz się, jak skonfigurować tryby pracy (DMX, Sound Active, Show), połączyć urządzenia w łańcuch (daisy chain) oraz przeprowadzić konserwację i wymianę bezpiecznika.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- ADJ Monster Duo to efekt świetlny 2-w-1 (Moonflower i stroboskop). Obsługuje tryby DMX (1 kanał), Sound Active oraz Show Mode. Może pracować samodzielnie lub w konfiguracji Master/Slave. str. 2
Najważniejsze czynności
- Konfiguracja adresu DMX str. 6
- Konfiguracja Master/Slave str. 8
Pierwsze uruchomienie
- Podłącz zasilanie, urządzenie automatycznie wykryje napięcie. Wybierz tryb pracy (Sound Active, Show lub DMX) za pomocą menu. str. 4, 6
Problemy i rozwiązania
Brak światła
Sprawdź bezpiecznik na tylnym panelu.
str. 9
Brak reakcji na dźwięk
Upewnij się, że dźwięk zawiera niskie tony (bas).
str. 9Konserwacja i reset
- Czyszczenie optyki i lustra: co 20-60 dni w zależności od środowiska. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pobór mocy | 41W | Maksymalny pobór mocy urządzenia. | str. 10 |
| DMX | 1 kanał | Liczba kanałów DMX. | str. 10 |
Gdzie szukać w PDF
- Menu Systemowe str. 5
- Specyfikacje str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
ADJ Monster Duo to efekt świetlny typu 2-w-1 (Moonflower i stroboskop). Urządzenie posiada automatyczny przełącznik napięcia (100V-240V). Przed instalacją należy bezwzględnie zamontować linkę zabezpieczającą. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
Opis urządzenia
Monster Duo oferuje trzy główne tryby pracy: Sound Active (reakcja na dźwięk), Show Mode (wbudowane programy) oraz DMX Control. Urządzenie posiada wbudowany mikrofon do trybu dźwiękowego oraz wyświetlacz cyfrowy do konfiguracji ustawień.
Instalacja i bezpieczeństwo
- Montaż: Zawsze zabezpieczaj urządzenie linką bezpieczeństwa (safety cable) przymocowaną do śruby zabezpieczającej.
- Obciążenie: Powierzchnia montażowa musi wytrzymać obciążenie 10-krotnie większe niż waga urządzenia.
- Wentylacja: Zachowaj odstęp co najmniej 15 cm od ścian.
- Bezpieczeństwo elektryczne: Nie wystawiaj urządzenia na deszcz lub wilgoć. Nie usuwaj obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika.
Konfiguracja i tryby pracy
Urządzenie może pracować samodzielnie lub w konfiguracji Master/Slave (do 16 jednostek). W trybie Master/Slave urządzenia łączy się za pomocą kabli DMX.
- DMX Control: Urządzenie wykorzystuje 1 kanał DMX. Adres ustawia się w menu.
- Sound Active: Urządzenie reaguje na niskie częstotliwości (bas). Czułość można regulować w menu (0-100).
- Show Mode: Dostępnych jest 12 wbudowanych programów (Show 1-12) oraz tryb losowy (Show 0).
Menu systemowe
Nawigacja odbywa się za pomocą przycisków MENU, ENTER, UP i DOWN. Aby zatwierdzić ustawienia, naciśnij ENTER, a następnie przytrzymaj MENU przez 3 sekundy. Wyświetlacz blokuje się po 30 sekundach bezczynności (odblokowanie: przytrzymaj MENU przez 3 sekundy).
Konserwacja i czyszczenie
Regularne czyszczenie optyki i lustra jest niezbędne dla zachowania jakości światła. W środowiskach zadymionych zaleca się czyszczenie co miesiąc.
- Używaj płynu do szyb i miękkiej szmatki do czyszczenia obudowy oraz optyki zewnętrznej.
- Wyczyść otwory wentylacyjne i grill wentylatora za pomocą szczotki.
- Wymiana bezpiecznika: Odłącz zasilanie, odkręć uchwyt bezpiecznika na tylnym panelu i wymień na nowy (3.15A).
Dane techniczne
- Napięcie: 100V-240V, 50/60Hz
- Pobór mocy: 41W
- Źródło światła: 18 x 1W LED (4 czerwone, 4 zielone, 4 niebieskie, 4 białe, 2 bursztynowe)
- Daisy Chain: Maks. 12 urządzeń (120V) lub 20 urządzeń (230V)
- Waga: 2.2 kg
Informacje o producencie
ADJ Products, LLC
Praktyczna pomoc
Typowe problemy
Brak światła
Sprawdź, czy bezpiecznik na tylnym panelu nie jest przepalony i czy uchwyt bezpiecznika jest poprawnie osadzony.
Brak reakcji na dźwięk
Upewnij się, że muzyka zawiera niskie tony (bas). Mikrofon może nie reagować na wysokie tony lub ciche dźwięki.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami (urządzenie posiada automatyczny przełącznik).
- Zainstaluj linkę zabezpieczającą (safety cable) przed podwieszeniem urządzenia.
- Upewnij się, że urządzenie jest zamontowane w stabilnym miejscu.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Ilustracje i schematy

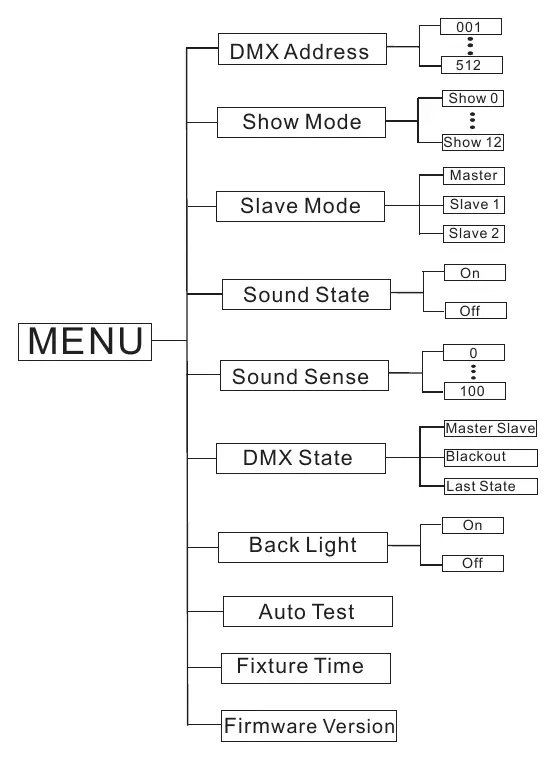

- Schemat menu: Pokazuje strukturę nawigacji (DMX Address, Show Mode, Slave Mode, Sound State, itp.).
- Schemat XLR: Pokazuje poprawne połączenie pinów (1-Ground, 2-Data Compliment, 3-Data True).
Zgodność modelu
- Urządzenie jest kompatybilne z kontrolerami DMX-512.
- Możliwość łączenia z innymi urządzeniami w łańcuch zasilania (tylko te same modele).
