Instrukcja obsługi głowicy ruchomej FLASH Moving Head 19x15W Big Eye

Szybki przewodnik po instrukcji obsługi głowicy ruchomej FLASH Moving Head 19x15W Big Eye (P7100547). Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć sygnał DMX i zasilanie oraz jak korzystać z trybów kanałów DMX.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Urządzenie to głowica ruchoma typu Moving Head 19x15W Big Eye. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania i sygnału DMX oraz tabele kanałów DMX. str. 1, 2, 3

Najważniejsze czynności

  • Montaż urządzenia str. 2, 3
  • Podłączenie sygnału DMX str. 3, 10

Problemy i rozwiązania

Uszkodzenie przewodu

Nie naprawiaj samodzielnie. Wymiana lub naprawa tylko w serwisie producenta lub przez osobę z uprawnieniami.

str. 4, 10

Konserwacja i reset

  • Czyszczenie str. 9

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 100-245V AC, 50-60Hz Napięcie zasilania str. 3, 9
Pobór mocy 300W Moc urządzenia str. 3, 9
Waga netto 14,4 kg Waga urządzenia str. 3, 9

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Zasady bezpieczeństwa str. 2, 9
  • Specyfikacja techniczna str. 3, 9
  • Instalacja i połączenia str. 3, 4, 10

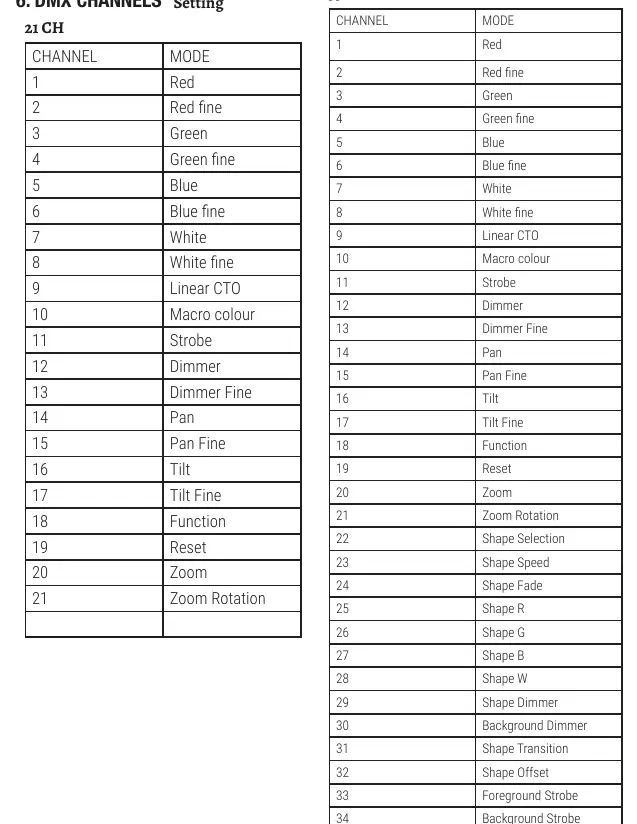

  • Kanały DMX str. 5, 6, 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy głowicy ruchomej FLASH Moving Head 19x15W Big Eye (model P7100547). Dokument zawiera wytyczne dotyczące bezpieczeństwa, instalacji, podłączenia sygnału DMX oraz konfiguracji kanałów DMX. Urządzenie wymaga profesjonalnego montażu i obsługi.

FLASH Moving Head 19x15W Big Eye
FLASH Moving Head 19x15W Big Eye

Zasady bezpieczeństwa

  • Urządzenie powinno być instalowane przez wykwalifikowany personel.
  • Przed instalacją należy odłączyć zasilanie.
  • Maksymalna temperatura otoczenia wynosi 40°C.
  • Nie należy patrzeć bezpośrednio w źródło światła LED.
  • Urządzenie musi być zabezpieczone linką bezpieczeństwa.
  • Nie wystawiać przedniej soczewki na bezpośrednie działanie promieni słonecznych lub silnych źródeł światła, gdyż może to spowodować pożar lub uszkodzenie urządzenia.
  • W przypadku uszkodzenia przewodu zasilającego, naprawę może wykonać tylko serwis producenta lub osoba z odpowiednimi uprawnieniami.

Instalacja i montaż

Urządzenie należy montować na stabilnych konstrukcjach za pomocą otworów w uchwycie. Należy użyć dwóch zacisków typu half-coupler. Konstrukcja musi wytrzymać dziesięciokrotność wagi urządzenia. Zawsze stosuj linkę bezpieczeństwa. Urządzenie powinno znajdować się w dobrze wentylowanym pomieszczeniu, w odległości co najmniej 15 cm od najbliższych powierzchni.

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami

Podłączenie sygnału DMX

Połączenie odbywa się za pomocą kabla z wtyczkami XLR 3-pin. Na ostatnim urządzeniu w łańcuchu DMX należy zastosować terminator (rezystor 120Ω wlutowany między pin 2 i 3 wtyczki XLR), aby uniknąć błędów w transmisji sygnału.

Schemat połączeń DMX
Schemat połączeń DMX
Schemat terminacji sygnału DMX
Schemat terminacji sygnału DMX

Podłączenie zasilania

Urządzenie wykorzystuje złącze typu powerCON. Należy upewnić się, że parametry sieci elektrycznej (100-245V, 50-60Hz) są zgodne z wymaganiami urządzenia. Nie należy podłączać urządzenia do ściemniaczy (dimmer pack).

Dane techniczne

  • Źródło światła: 19 szt. x 15W 4in1 LED
  • Zakres PAN: 540°
  • Zakres TILT: 210°
  • Zakres Zoom: 4°-60°
  • Pobór mocy: 300W
  • Waga netto: 14,4 kg
  • Tryby DMX: 21, 35, 78, 97, 112 kanałów

Praktyczna pomoc

Typowe problemy

Głowica porusza się lub przesuwa podczas pracy

Upewnij się, że podstawa jest bezpiecznie przymocowana do powierzchni lub konstrukcji za pomocą dwóch zacisków.

Ryzyko pożaru lub uszkodzenia soczewki

Nie wystawiaj przedniej soczewki na bezpośrednie działanie promieni słonecznych lub silnych źródeł światła.

Błędy w sygnale DMX

Zastosuj terminator (rezystor 120Ω) na wyjściu DMX ostatniego urządzenia w łańcuchu.

Przed użyciem

  • Sprawdź urządzenie pod kątem uszkodzeń transportowych
  • Upewnij się, że napięcie zasilania jest zgodne z wymaganiami (100-245V)
  • Zapewnij stabilną konstrukcję montażową
  • Użyj linki bezpieczeństwa
  • Sprawdź, czy otwory wentylacyjne nie są zatkane

Ilustracje i schematy

  • Schemat połączeń DMX (XLR 3-pin)
  • Schemat terminacji sygnału DMX
  • Ostrzeżenie dotyczące skupiania światła słonecznego przez soczewkę

Zgodność modelu

  • Wymaga kontrolera DMX 512
  • Złącza zasilania typu powerCON
  • Złącza sygnałowe XLR 3-pin

Autor opracowania

Marek Zieliński

Redaktor instrukcji technicznych

Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
