Instrukcja obsługi wkrętarki do płyt gipsowo-kartonowych FLEX DW 45 18.0-EC
Szybki przewodnik po instrukcji obsługi wkrętarki akumulatorowej FLEX DW 45 18.0-EC. Dowiedz się, jak bezpiecznie używać urządzenia, montować magazynek, ustawiać głębokość wkręcania i dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wkrętarka akumulatorowa FLEX DW 45 18.0-EC służy do wkręcania wkrętów w płyty gipsowo-kartonowe, drewno i metal. str. 173
Najważniejsze czynności
- Wkładanie akumulatora str. 178
Pierwsze uruchomienie
- Sprawdź kompletność zestawu i naładuj akumulator przed pierwszym użyciem. str. 178
Problemy i rozwiązania
Akumulator nie działa
Sprawdź diody LED stanu naładowania. Jeśli nie świecą, akumulator jest uszkodzony.
str. 178Konserwacja i reset
- Regularnie czyść urządzenie i otwory wentylacyjne. str. 183
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość obrotowa | 0-4500 min-1 | Prędkość bez obciążenia | str. 175 |
Gdzie szukać w PDF
- Opis urządzenia str. 176, 177
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wkrętarka akumulatorowa FLEX DW 45 18.0-EC jest przeznaczona do profesjonalnego użytku w przemyśle i rzemiośle. Służy do przykręcania płyt gipsowo-kartonowych, płyt wiórowych i pilśniowych do drewna lub metalu oraz do wkręcania wkrętów do blachy i drewna w pracach wykończeniowych. Przed użyciem należy przeczytać instrukcję bezpieczeństwa i przestrzegać zasad BHP.
Opis urządzenia
Urządzenie składa się z korpusu, uchwytu, włącznika z funkcją regulacji obrotów, przełącznika kierunku obrotów oraz wymiennego akumulatora. W zestawie znajduje się również magazynek na wkręty (M-DW) oraz tulejka oporowa.
Pierwsze uruchomienie
- Rozpakuj urządzenie i sprawdź kompletność dostawy.
- Zamontuj klamrę pasa lub uchwyt na końcówki za pomocą dołączonego wkręta.
- Naładuj akumulator zgodnie z instrukcją ładowarki.
- Wsuń naładowany akumulator do urządzenia, aż usłyszysz kliknięcie.
Obsługa
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator. Ustaw przełącznik kierunku obrotów w pozycji środkowej.
Wymiana narzędzi

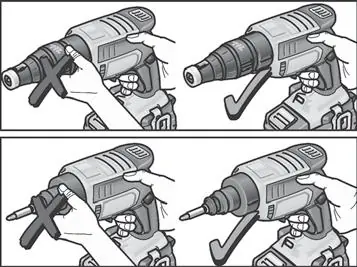

Aby wymienić końcówkę wkrętaka, pociągnij sprzęgło do tyłu, włóż końcówkę do uchwytu i zwolnij sprzęgło.
Montaż magazynka
Naciśnij przycisk blokady i wsuń sanie magazynka w prowadnicę, a następnie nałóż magazynek na wkrętarkę.
Wkręcanie i wykręcanie
Ustaw odpowiednią głębokość wkręcania za pomocą tulei oporowej lub pokrętła na magazynku. Ustaw kierunek obrotów (w prawo dla wkręcania, w lewo dla wykręcania). Podczas pracy trzymaj urządzenie pod kątem prostym do powierzchni materiału.
Konserwacja i czyszczenie
Regularnie czyść urządzenie i otwory wentylacyjne. Wnętrze obudowy oraz magazynek wkrętów należy regularnie przedmuchiwać suchym sprężonym powietrzem. Naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis.
Dane techniczne
- Prędkość obrotowa: 0-4500 min-1
- Maks. moment obrotowy: 6/28 Nm (miękki/twardy)
- Mocowanie narzędzia: 1/4" (6,35 mm) gniazdo wewnętrzne sześciokątne
Praktyczna pomoc
Typowe problemy
Akumulator nie działa
Sprawdź stan naładowania za pomocą diod LED. Jeśli żadna dioda nie świeci po naciśnięciu przycisku, akumulator jest uszkodzony i wymaga wymiany.
Wkręt nie wchodzi na odpowiednią głębokość
Wyreguluj głębokość wkręcania za pomocą tulei oporowej lub pokrętła na magazynku.
Przed użyciem
- Sprawdź kompletność dostawy
- Naładuj akumulator
- Zamontuj zaczep do paska
- Ustaw kierunek obrotów
- Sprawdź stan techniczny urządzenia
Parametry w praktyce
- Prędkość obrotowa
- 0-4500 min-1 (regulowana)
- Maks. moment obrotowy
- 6/28 Nm (miękki/twardy)
- Mocowanie narzędzia
- 1/4" (6,35 mm) gniazdo wewnętrzne sześciokątne
Ilustracje i schematy

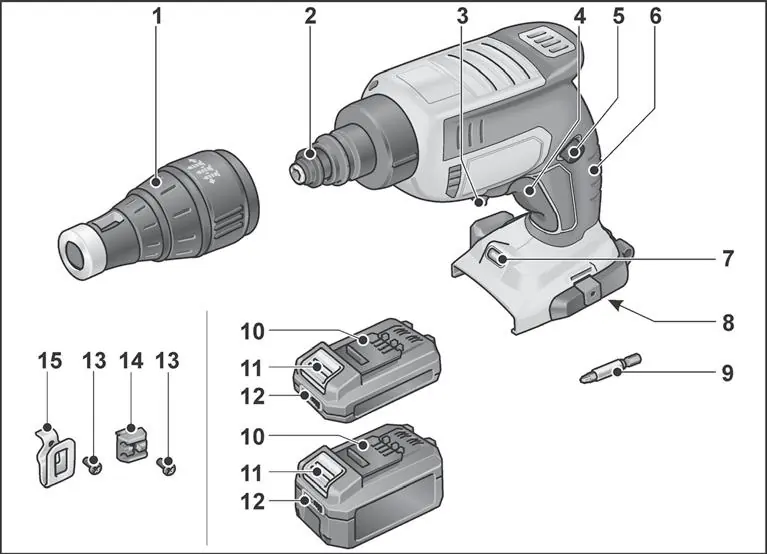

- 1-15: Główne elementy sterujące i akumulator

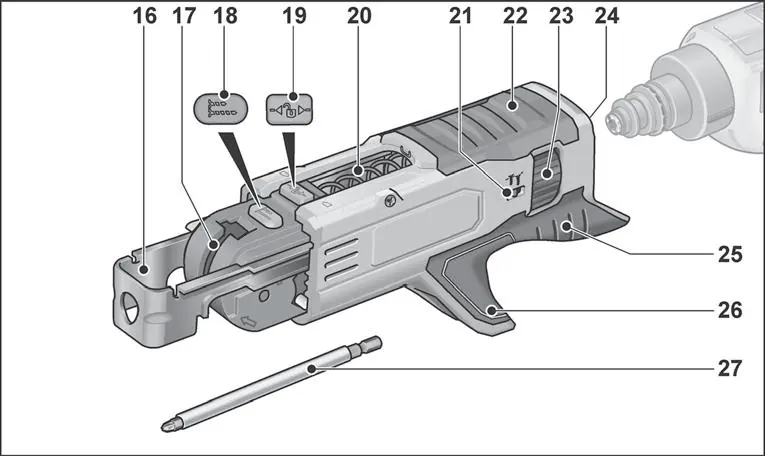

- 16-27: Elementy magazynka na wkręty
Zgodność modelu
- Magazynek M-DW przeznaczony tylko dla modelu DW 45 18.0-EC
