Instrukcja obsługi multimetru cyfrowego Fluke 15B+/17B+/18B+
Szybki przewodnik po instrukcji obsługi multimetrów cyfrowych Fluke 15B+, 17B+ oraz 18B+. Dowiedz się, jak bezpiecznie wykonywać pomiary napięcia, prądu, rezystancji, temperatury oraz jak przeprowadzać konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy multimetrów cyfrowych Fluke 15B+, 17B+ oraz 18B+. Urządzenia te służą do precyzyjnych pomiarów elektrycznych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z kategoriami pomiarowymi CAT II i CAT III. Nie należy dotykać terminali pod napięciem powyżej 30 V AC (RMS) lub 60 V DC. Zawsze sprawdzaj stan przewodów pomiarowych przed użyciem.
Opis urządzenia i złącza
Multimetr posiada cztery główne gniazda wejściowe:
- A: Wejście dla pomiaru prądu do 10 A.
- mA/μA: Wejście dla pomiaru prądu do 400 mA.
- COM: Wspólny port powrotny dla wszystkich pomiarów.
- V/Ω/Diode/Cap/Temp: Gniazdo dla pomiarów napięcia, rezystancji, ciągłości, diod, pojemności, częstotliwości, temperatury (tylko 17B+) oraz testu LED (tylko 18B+).
Pomiary napięcia i prądu
Aby wykonać pomiar:
- Ustaw przełącznik obrotowy na odpowiednią funkcję (V AC/DC, mV, A, mA, μA).
- Podłącz przewody: czarny do COM, czerwony do odpowiedniego gniazda (V lub A/mA).
- W przypadku pomiaru prądu, należy wpiąć multimetr szeregowo w obwód po jego uprzednim rozłączeniu.
- Odczytaj wynik na wyświetlaczu.
Pomiary rezystancji, ciągłości i diod
W trybie rezystancji można również sprawdzić ciągłość obwodu. Jeśli rezystancja jest mniejsza niż 70 Ω, urządzenie wyemituje sygnał dźwiękowy. Przy pomiarze diod, urządzenie wyświetla spadek napięcia na złączu.
Funkcje specjalne
- Data Hold: Zatrzymuje wynik pomiaru na wyświetlaczu.
- Relative (tylko 17B+): Pozwala na pomiary różnicowe względem wartości odniesienia.
- MIN/MAX (tylko 17B+): Rejestruje wartości minimalne i maksymalne podczas pomiaru.

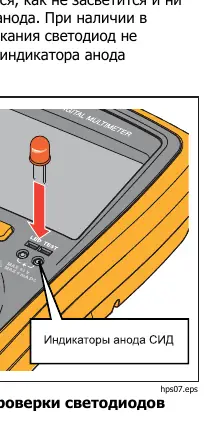

- Test LED (tylko 18B+): Specjalne gniazdo do testowania diod LED.
Konserwacja i wymiana części
Urządzenie wyłącza się automatycznie po 20 minutach bezczynności. W przypadku konieczności wymiany baterii lub bezpieczników:
- Odłącz przewody pomiarowe od urządzenia.
- Odkręć śruby obudowy, aby uzyskać dostęp do komory baterii i bezpieczników.
- Używaj wyłącznie bezpieczników o parametrach określonych w instrukcji (0,440 A / 1000 V oraz 11 A / 1000 V).
- Regularnie czyść obudowę wilgotną szmatką z łagodnym detergentem.
Praktyczna pomoc
Typowe problemy
Brak odczytu lub wyświetlany symbol 'OL'
Sprawdź, czy przewody są poprawnie podłączone i czy wybrany zakres pomiarowy jest odpowiedni dla mierzonego sygnału.
Wskazanie niskiego poziomu baterii
Wymień baterie na nowe (2x AA), aby uniknąć błędów w pomiarach.
Brak sygnału dźwiękowego przy teście ciągłości
Upewnij się, że włączono tryb ciągłości (przycisk funkcyjny) i że rezystancja obwodu jest poniżej 70 Ω.
Przed użyciem
- Sprawdź obudowę urządzenia pod kątem pęknięć lub uszkodzeń.
- Sprawdź izolację przewodów pomiarowych.
- Upewnij się, że wybrano odpowiednią kategorię pomiarową (CAT) dla danego środowiska.
- Sprawdź, czy baterie są sprawne.
- Wykonaj pomiar znanego napięcia, aby zweryfikować działanie miernika.
Ilustracje i schematy
- Schemat 1: Podłączenie przewodów do pomiaru napięcia AC/DC.
- Schemat 2: Podłączenie przewodów do pomiaru prądu (szeregowo).

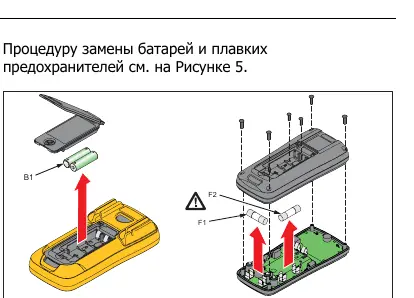

- Schemat 5: Instrukcja otwarcia obudowy w celu wymiany baterii i bezpieczników.
Zgodność modelu
- Funkcja pomiaru temperatury dostępna tylko w modelu 17B+.
- Funkcja testu LED dostępna tylko w modelu 18B+.
- Funkcje Relative i MIN/MAX dostępne tylko w modelu 17B+.
