Instrukcja obsługi multimetru cyfrowego Fluke 15B+/17B+/18B+
Szybki przewodnik po instrukcji obsługi multimetru cyfrowego Fluke 15B+, 17B+ oraz 18B+. Dowiedz się, jak bezpiecznie wykonywać pomiary napięcia, prądu, rezystancji, pojemności oraz jak wymieniać bezpieczniki i baterie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Multimetry cyfrowe Fluke 15B+, 17B+ oraz 18B+ to urządzenia 4000-zliczeniowe, zasilane bateryjnie. Instrukcja dotyczy wszystkich trzech modeli, przy czym ilustracje bazują na modelu 17B+. Urządzenia posiadają funkcję automatycznego wyłączania po 20 minutach bezczynności oraz automatycznego wyłączania podświetlenia po 2 minutach.
- Ostrzeżenie: Przed pomiarem rezystancji, ciągłości, pojemności lub diod należy odłączyć zasilanie i rozładować kondensatory wysokiego napięcia.
- Wyłączanie Auto Power Off: Przytrzymaj przycisk podczas włączania urządzenia, aż na wyświetlaczu pojawi się komunikat PoFF.

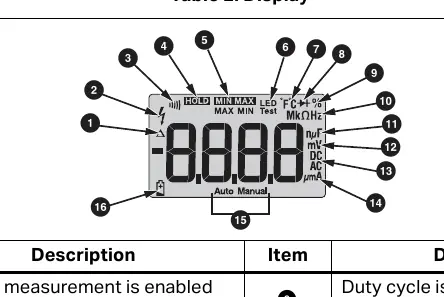

Opis urządzenia i terminale
Urządzenie posiada cztery główne terminale wejściowe:
- A: Pomiar prądu do 10 A i częstotliwości (17B+/18B+).
- mA µA: Pomiar prądu mikroamperów i miliamperów do 400 mA oraz częstotliwości (17B+/18B+).
- COM: Wspólny terminal (masa) dla wszystkich pomiarów.
- V Ω: Terminal dla napięcia, rezystancji, ciągłości, diod, pojemności, częstotliwości, temperatury (17B+) i testu LED (18B+).
Pomiary
Multimetr oferuje szeroki zakres funkcji pomiarowych:

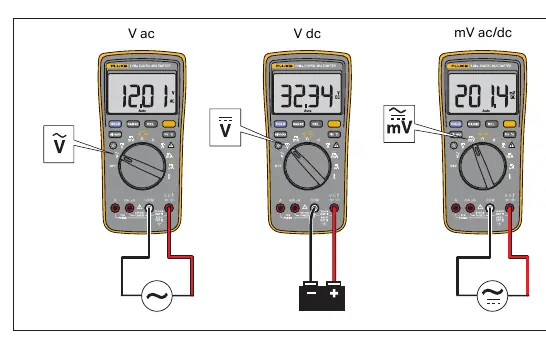

- Napięcie AC/DC: Ustaw przełącznik na V, wybierz AC lub DC przyciskiem.

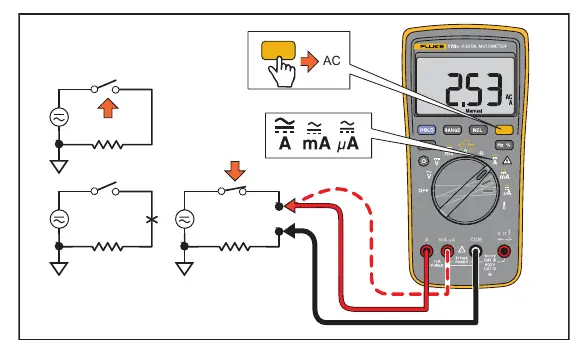

- Prąd AC/DC: Ustaw przełącznik na A, mA lub µA. Pamiętaj o połączeniu szeregowym w obwodzie.
- Rezystancja i ciągłość: Ustaw przełącznik na Ω. W trybie ciągłości, przycisk pozwala włączyć brzęczyk (sygnał przy rezystancji
- Test diod: Ustaw przełącznik na Ω i naciśnij dwukrotnie przycisk wyboru.
- Pojemność: Ustaw przełącznik na symbol kondensatora.
- Temperatura (tylko 17B+): Ustaw przełącznik na symbol temperatury, podłącz termoparę.
- Częstotliwość i wypełnienie (17B+/18B+): Dostępne podczas pomiaru napięcia lub prądu AC.
- Test LED (tylko 18B+): Ustaw przełącznik na LED TEST.

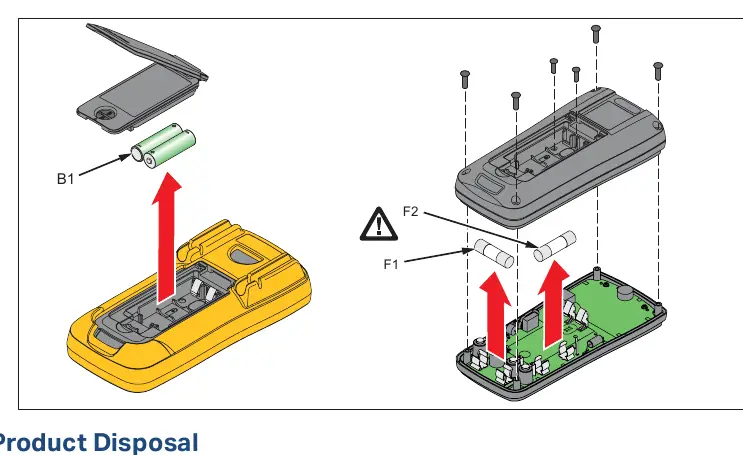

Konserwacja i wymiana bezpieczników
Użytkownik może samodzielnie wymieniać baterie i bezpieczniki. W przypadku awarii, najpierw sprawdź stan bezpieczników.
- Test bezpieczników: Ustaw przełącznik na Ω, włóż przewód do terminala VΩ i dotknij sondą terminala A lub mA/µA. Jeśli wyświetlacz pokazuje OL, bezpiecznik jest przepalony.
- Wymiana: Przed otwarciem obudowy zawsze odłącz przewody pomiarowe. Używaj wyłącznie bezpieczników o określonych parametrach (amperaż, napięcie).
- Czyszczenie: Obudowę czyść wilgotną szmatką z łagodnym detergentem. Terminale można czyścić wacikiem nasączonym alkoholem izopropylowym.
Praktyczna pomoc
Typowe problemy
Brak odczytu lub wyświetlany komunikat OL podczas testu bezpiecznika
Bezpiecznik jest przepalony i wymaga wymiany na nowy o odpowiednich parametrach.
Urządzenie wyłącza się automatycznie
To funkcja oszczędzania energii (po 20 min). Aby ją wyłączyć, przytrzymaj przycisk przy włączaniu urządzenia.
Błąd pomiaru prądu
Sprawdź, czy przewody są wpięte w odpowiednie gniazda (A lub mA/µA) i czy bezpiecznik nie jest uszkodzony.
Przed użyciem
- Sprawdź stan baterii (wskaźnik na wyświetlaczu).
- Upewnij się, że przewody pomiarowe są w dobrym stanie.
- Wybierz odpowiednią funkcję na przełączniku obrotowym.
- W przypadku pomiaru prądu, upewnij się, że obwód jest odłączony od zasilania przed wpięciem miernika.
- Rozładuj kondensatory przed pomiarem rezystancji lub pojemności.
Parametry w praktyce
- CAT III 600V
- Kategoria bezpieczeństwa określająca odporność na przepięcia w instalacjach elektrycznych.
Ilustracje i schematy
- Gniazda wejściowe: A (prąd do 10A), mA/µA (prąd do 400mA), COM (wspólne), VΩ (napięcie, rezystancja, pojemność, temperatura, diody).
Zgodność modelu
- 17B+ posiada dodatkowo: pomiar temperatury, MIN/MAX, pomiar częstotliwości/wypełnienia, alert napięcia.
- 18B+ posiada dodatkowo: test LED, pomiar częstotliwości/wypełnienia.
