Instrukcja obsługi testera izolacji Fluke 1550C/1555
Szybki przewodnik po instrukcji obsługi testera izolacji Fluke 1550C/1555. Dowiedz się, jak bezpiecznie wykonywać pomiary, konfigurować testy napięciowe, używać terminala Guard oraz zarządzać wynikami testów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Testery izolacji Fluke 1550C i 1555 służą do sprawdzania izolacji urządzeń wysokiego napięcia, takich jak rozdzielnice, silniki i kable. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem. Tester wymaga naładowanego akumulatora i poprawnego podłączenia przewodów testowych.
Opis urządzenia

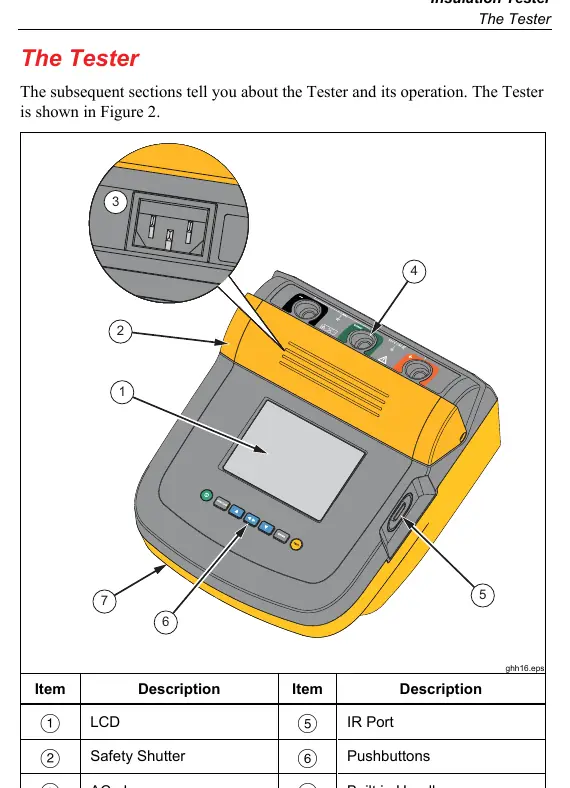

Urządzenie wyposażone jest w duży wyświetlacz LCD, przyciski sterujące, port IR do przesyłania danych oraz terminal Guard. Model 1555 obsługuje napięcia testowe do 10 000 V.
Przygotowanie do pracy

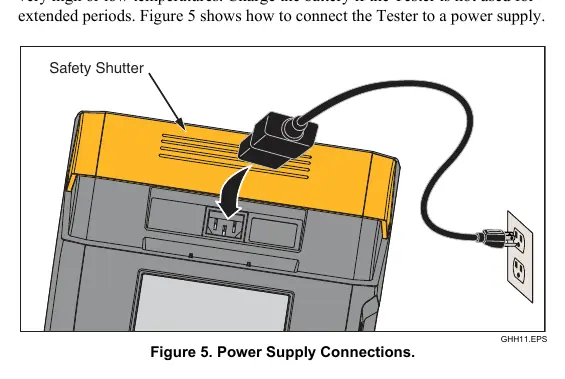

Przed użyciem należy naładować akumulator 12 V za pomocą dołączonego przewodu zasilającego. Czas pełnego ładowania wynosi zazwyczaj 12 godzin. Należy pamiętać o przesunięciu osłony bezpieczeństwa, aby uzyskać dostęp do gniazda zasilania.
Pomiary
Przed wykonaniem pomiaru należy odłączyć zasilanie od testowanego obwodu i rozładować kondensatory. Podłącz przewody testowe do odpowiednich terminali (+ i -). W przypadku pomiarów bardzo wysokich rezystancji, użyj terminala Guard, aby wyeliminować prądy upływu powierzchniowego.
Konfiguracja testu
- Napięcie testowe: Możliwość wyboru napięć presetowych lub programowalnych (kroki 50/100 V).
- Test Ramp: Automatyczny test sprawdzający izolację pod kątem przebicia, zwiększający napięcie liniowo (100 V/s).
- Test czasowy: Możliwość ustawienia czasu trwania testu (do 99 minut).
- PI i DAR: Tester automatycznie oblicza wskaźnik polaryzacji (PI) oraz wskaźnik absorpcji dielektrycznej (DAR).
Zarządzanie wynikami
Tester posiada pamięć na 99 zestawów wyników. Po zakończeniu testu można zapisać wynik, przypisując mu tag. Dane można przeglądać bezpośrednio na urządzeniu lub pobrać na komputer PC za pomocą oprogramowania FlukeView Forms i adaptera IR.
Konserwacja
Urządzenie nie zawiera części wymiennych przez użytkownika. Obudowę należy czyścić wilgotną szmatką z łagodnym detergentem. Nie używać rozpuszczalników ani materiałów ściernych.
Praktyczna pomoc
Typowe problemy
Tester wyświetla komunikat UNSPEC
Jeden z limitów pomiarowych (pojemność, rezystancja lub prąd) został przekroczony.
Niedokładne pomiary przy bardzo wysokich rezystancjach
Użyj terminala Guard, aby wyeliminować wpływ prądów upływu powierzchniowego.
Błąd komunikacji z komputerem
Upewnij się, że sterowniki USB-IR są zainstalowane i w oprogramowaniu wybrano właściwy port COM.
Przed użyciem
- Sprawdź, czy tester nie wskazuje obecności niebezpiecznego napięcia przed i po teście.
- Upewnij się, że przewody testowe nie mają uszkodzonej izolacji.
- Odłącz zasilanie od testowanego obwodu i rozładuj wszystkie kondensatory.
- Naładuj akumulator, jeśli tester nie był używany przez dłuższy czas.
- Upewnij się, że palce znajdują się za osłonami na sondach.
Parametry w praktyce
- Napięcie testowe
- Zakres od 250 V do 10 000 V (zależnie od modelu).
- PI (Polarization Index)
- Wskaźnik polaryzacji, wymaga 10 minut testu.
- DAR (Dielectric Absorption Ratio)
- Wskaźnik absorpcji dielektrycznej, wymaga 1 minuty testu.
Ilustracje i schematy
- Rysunek 6 i 7: Pokazują użycie terminala Guard do eliminacji prądów upływu.

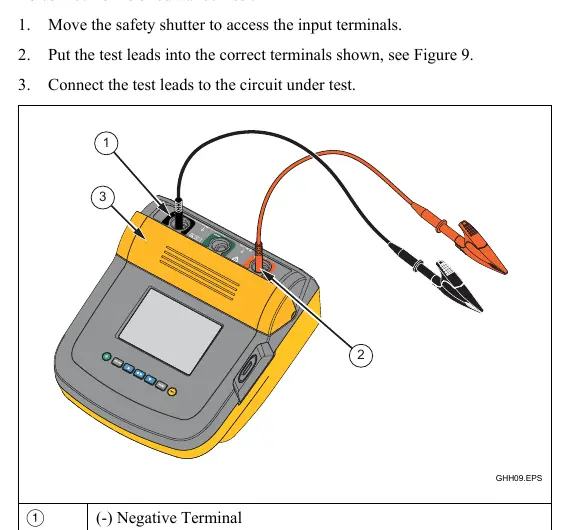

- Rysunek 9: Schemat poprawnego podłączenia przewodów testowych do terminali (+) i (-).
Zgodność modelu
- Model 1555 obsługuje napięcia testowe do 10 000 V.
- Tester spełnia normy CAT IV 600 V.
Autor opracowania
Anna Kowalska
Redaktorka treści użytkowych
Tworzy krótkie opisy instrukcji i porządkuje informacje techniczne tak, aby były zrozumiałe dla osób szukających manuala online.
