Instrukcja obsługi multimetru cyfrowego HTC 15S
Szybki przewodnik po instrukcji obsługi multimetru cyfrowego HTC 15S. Dowiedz się, jak bezpiecznie wykonywać pomiary napięcia, rezystancji, częstotliwości oraz korzystać z funkcji automatycznego wykrywania sygnału.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Multimetr cyfrowy HTC 15S to inteligentne urządzenie typu True RMS. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie spełnia normę IEC61010-1 CAT.III 600V. Nigdy nie przekraczaj napięcia 600V, aby uniknąć uszkodzenia miernika lub porażenia prądem. Przed każdym użyciem sprawdź stan obudowy oraz sond pomiarowych.
Opis urządzenia
Miernik posiada wyświetlacz cyfrowy, przyciski funkcyjne (zasilanie, latarka/podświetlenie, zatrzymanie danych, wybór funkcji), gniazda wejściowe (INPUT i COM) oraz czujnik NCV. Zasilany jest dwiema bateriami 1.5V AAA.
Obsługa i funkcje
- Włączanie/Wyłączanie: Przytrzymaj przycisk zasilania przez około 2 sekundy.
- Wybór trybu: Domyślnie urządzenie uruchamia się w trybie inteligentnym (AUTO). Naciśnij przycisk FUNC, aby przejść do trybu ręcznego i zmieniać zakresy. Przytrzymanie FUNC przez 2 sekundy przywraca tryb AUTO.
- Zatrzymanie danych (Data Hold): Naciśnij przycisk H. Funkcja nie działa w trybach NCV i Live.
- Latarka i podświetlenie: Przytrzymaj przycisk z ikoną latarki przez 2 sekundy, aby włączyć/wyłączyć latarkę. Krótkie naciśnięcie włącza/wyłącza podświetlenie.
- Automatyczne wyłączanie: Miernik wyłączy się automatycznie po 15 minutach bezczynności. Aby wyłączyć tę funkcję, włącz miernik, przytrzymując przycisk FUNC.
Pomiary
W trybie inteligentnym (AUTO) miernik automatycznie rozpoznaje sygnał (napięcie DC/AC, rezystancję, ciągłość). Włóż czerwoną sondę do gniazda INPUT, a czarną do COM.
- Napięcie AC/DC: W trybie profesjonalnym wybierz odpowiednią funkcję przyciskiem FUNC.
- Rezystancja: Wybierz funkcję rezystancji.
- Test ciągłości: Jeśli rezystancja jest mniejsza niż 50 Ω, włączy się brzęczyk i wskaźnik świetlny.
- Częstotliwość: Wybierz funkcję Hz.
- Wykrywanie napięcia NCV: Zbliż czujnik NCV do przewodu. Słabe pole sygnalizowane jest zielonym światłem i dźwiękiem, silne czerwonym światłem i szybkim dźwiękiem.
- Wykrywanie przewodu fazowego (Live): Wybierz funkcję Live, użyj czerwonej sondy do kontaktu z przewodem.
Konserwacja

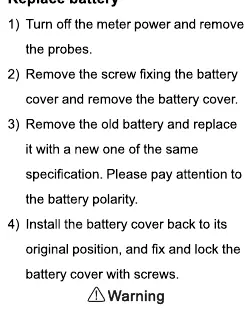

Do czyszczenia obudowy używaj wilgotnej szmatki z łagodnym detergentem. Nie używaj rozpuszczalników ani materiałów ściernych. Wymiana baterii wymaga odkręcenia śruby pokrywy baterii. Zawsze zwracaj uwagę na polaryzację baterii.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Miernik nie włącza się
Sprawdź stan baterii (2 x 1.5V AAA) i upewnij się, że są poprawnie zainstalowane.
Błąd pomiaru
Sprawdź, czy sondy są poprawnie podłączone do gniazd INPUT i COM oraz czy nie są uszkodzone.
Wyświetlany komunikat OL
Wartość mierzonego sygnału przekracza zakres pomiarowy urządzenia.
Brak dźwięku przy teście ciągłości
Upewnij się, że rezystancja obwodu jest mniejsza niż 50 Ω.
Przed użyciem
- Sprawdź obudowę pod kątem pęknięć lub uszkodzeń.
- Sprawdź sondy pomiarowe, czy nie są pęknięte lub uszkodzone.
- Upewnij się, że mierzysz napięcie nieprzekraczające 600V.
- Sprawdź poziom naładowania baterii (ikona na wyświetlaczu).
- Upewnij się, że mierzysz znane napięcie, aby potwierdzić sprawność miernika.
Parametry w praktyce
- CAT III 600V
- Kategoria bezpieczeństwa pozwalająca na pomiary w instalacjach budynkowych do 600V.
- Pollution level 2
- Urządzenie przeznaczone do środowiska o niskim stopniu zanieczyszczenia.
Ilustracje i schematy
- Panel przedni: Wyświetlacz, przyciski sterujące (Power, Latarka, Hold, Func), gniazda pomiarowe.
- Panel tylny: Czujnik NCV, komora baterii.
Zgodność modelu
- Używaj wyłącznie sond dostarczonych z urządzeniem lub o tych samych parametrach elektrycznych.
- Urządzenie zasilane bateriami 2 x 1.5V AAA.
