Instrukcja obsługi wzmacniacza Johansson Profiler Revolution 14MM-PR07
Szybki przewodnik po instalacji i konfiguracji wzmacniacza Johansson Profiler Revolution 14MM-PR07. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować wejścia, zarządzać kanałami oraz ustawić parametry sygnału.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Johansson Profiler Revolution 14MM-PR07 to programowalny wzmacniacz filtrów i konwerter sygnałów naziemnych. Urządzenie optymalizuje sygnały VHF/UHF i FM z wielu wejść, zapewniając wysoką jakość obrazu. Przed rozpoczęciem konfiguracji zaleca się ustawienie regionu, co wymaga zresetowania urządzenia.
Instalacja sprzętowa
Urządzenie należy montować pionowo na ścianie w dobrze wentylowanym pomieszczeniu, zachowując minimum 15 cm odstępu wokół obudowy. Kroki instalacji:
- Podłącz przewód uziemiający do zacisku uziemienia.
- Podłącz zasilacz do gniazda zasilania i sprawdź diodę LED statusu.
- Podłącz wejścia VHF/UHF i FM do odpowiednich złączy.
- Podłącz kabel koncentryczny do wyjścia sygnału.
- Opcjonalnie podłącz analizator sieci do portu testowego w celu kontroli jakości sygnału.
Konfiguracja urządzenia
Nawigacja odbywa się za pomocą przycisku obrotowego/wciskanego. Przytrzymanie przycisku przez 2 sekundy otwiera menu główne. Krótkie naciśnięcie potwierdza wybór, a obracanie służy do przewijania ekranów.
Ustawienia wejść
W menu INPUT FM lub INPUT V/U można skonfigurować wzmocnienie (GAIN), włączyć/wyłączyć przedwzmacniacz (PRE-AMPLI) oraz zarządzać zasilaniem zewnętrznym (DC). Funkcja ADD CHANNEL pozwala na dodawanie i konwersję kanałów. Należy upewnić się, że tylko jeden kanał wejściowy jest przypisany do jednego kanału wyjściowego, aby uniknąć konfliktów (oznaczanych gwiazdką *).
Ustawienia wyjściowe
W menu OUTPUT definiuje się poziom wyjściowy sygnału (zakres 98-118 dBµV) oraz nachylenie charakterystyki (SLOPE) w celu kompensacji strat kabla. VHF ATTN pozwala na tłumienie sygnału VHF/DAB.
Ustawienia zaawansowane
Menu zaawansowane umożliwia zmianę języka, sprawdzenie regionu, ustawienie globalnego napięcia DC dla wejść (12V lub 24V) oraz optymalizację szerokości pasma filtra. Możliwe jest również zapisywanie i wczytywanie konfiguracji za pomocą karty SD oraz zabezpieczenie urządzenia kodem PIN.
Bezpieczeństwo i konserwacja
Urządzenie należy chronić przed wilgocią, deszczem i przegrzaniem. Nie należy zakrywać otworów wentylacyjnych. Do czyszczenia obudowy używać wyłącznie suchej, miękkiej szmatki; nie stosować rozpuszczalników. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Praktyczna pomoc
Typowe problemy
Zła jakość obrazu lub zakłócenia
Sprawdź, czy tylko jeden kanał wejściowy jest przypisany do jednego kanału wyjściowego. Jeśli dwa kanały są przypisane do tego samego wyjścia, pojawi się gwiazdka (*).
Zapomniany kod blokady
Użyj kodu głównego 50. Jest on stały i nie można go zmienić.
Przegrzewanie się urządzenia
Upewnij się, że zachowano minimum 15 cm wolnej przestrzeni wokół urządzenia dla zapewnienia wentylacji.
Przed użyciem
- Ustaw region/kraj przed konfiguracją (wymaga twardego resetu: odłącz zasilanie, wciśnij przycisk, podłącz zasilanie, puść po komunikacie RESET FINISHED).
- Zamontuj urządzenie pionowo w dobrze wentylowanym miejscu.
- Podłącz przewód uziemiający do zacisku uziemienia.
- Sprawdź diodę LED statusu po podłączeniu zasilania.
- Upewnij się, że używasz odpowiedniego zasilacza.
Ilustracje i schematy

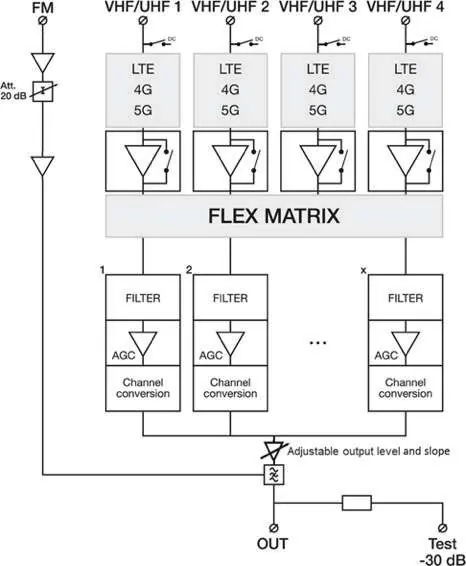

- Schemat blokowy pokazuje ścieżkę sygnału od wejść FM i VHF/UHF przez filtry LTE, matrycę Flex Matrix, aż do wyjścia i portu testowego (-30dB).
Zgodność modelu
- DAB należy dodawać przez wejścia V/U 1-4.
- Kanał 13 (230-240MHz) jest dostępny tylko dla regionów EU, Włoch i Nowej Zelandii i nie może być konwertowany.
