Instrukcja obsługi miernika cęgowego Simpson Solar 1500V
Szybki przewodnik po mierniku cęgowym Simpson Solar 1500V. Dowiedz się, jak bezpiecznie wykonywać pomiary napięcia, prądu, rezystancji i temperatury, korzystać z unikalnego mechanizmu obrotowych szczęk oraz jak konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Miernik cęgowy Simpson Solar 1500V to zaawansowane urządzenie pomiarowe True RMS przeznaczone do pracy w instalacjach elektrycznych. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Miernik posiada unikalne funkcje, takie jak obrotowy mechanizm szczęk oraz bezpieczny spust (safe trigger mechanism), które zwiększają komfort i bezpieczeństwo pracy w trudnych warunkach.
Opis urządzenia i sterowanie
Urządzenie wyposażone jest w wyświetlacz LCD, przełącznik funkcji, przyciski sterujące (ON/OFF, HOLD, AUTO/MAN, przycisk wielofunkcyjny) oraz gniazda pomiarowe. Wyświetlacz prezentuje zarówno wartości cyfrowe, jak i wskazania analogowe (linijka), co ułatwia obserwację zmian wartości w czasie.
Pierwsze uruchomienie
Miernik jest zasilany baterią 9V (IEC 6F22 lub IEC 6LR61). Przed pierwszym użyciem lub po dłuższym przechowywaniu należy sprawdzić stan baterii. Aby włączyć miernik, należy nacisnąć przycisk ON/OFF. Urządzenie posiada funkcję automatycznego wyłączania po 10 minutach bezczynności. Aby wyłączyć tę funkcję, należy włączyć miernik, naciskając jednocześnie przycisk żółty (wielofunkcyjny) oraz przycisk ON/OFF.
Pomiary
- Napięcie: Ustaw przełącznik funkcji na V~ lub V---. Podłącz przewody pomiarowe.
- Prąd: Użyj spustu (21), aby otworzyć szczęki i objąć przewód. Dostępne są dwa zakresy: 300A i 1500A.
- Rezystancja, Diody, Ciągłość: Ustaw przełącznik na odpowiednią funkcję. Pamiętaj o sprawdzeniu, czy obwód jest wyłączony (dead).
- Temperatura: Miernik obsługuje czujniki Pt100 i Pt1000.
- Pojemność, Częstotliwość, Duty Cycle: Wybierz odpowiednią pozycję na przełączniku i użyj przycisku wielofunkcyjnego do przełączania między funkcjami.
Funkcje specjalne
Mechanizm obrotowy szczęk: Pozwala na obrót szczęk o 90 stopni w obu kierunkach, co umożliwia wygodny odczyt wyświetlacza i obsługę przycisków nawet w ciasnych miejscach lub przy pionowych szynoprzewodach.
Bezpieczny spust (Safe trigger mechanism): Spust znajduje się w dolnej części obudowy, co pozwala trzymać dłoń w bezpiecznej odległości od przewodów pod napięciem.
Konserwacja i serwis
Miernik nie wymaga specjalistycznej konserwacji. Należy utrzymywać powierzchnię szczęk w czystości, używając suchej szmatki. W przypadku migania symbolu baterii na wyświetlaczu, należy ją niezwłocznie wymienić, odkręcając śrubę pokrywy baterii z tyłu urządzenia. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Praktyczna pomoc
Typowe problemy
Miernik wyłącza się automatycznie
Jest to funkcja oszczędzania energii. Aby ją wyłączyć, włącz miernik, naciskając jednocześnie przycisk żółty (5) i przycisk ON/OFF (2).
Miga symbol baterii
Napięcie baterii spadło poniżej ok. 7V. Należy wymienić baterię 9V na nową.
Błędne odczyty przy pomiarze małych rezystancji
Użyj funkcji zerowania (zero adjustment) na zakresie 30Ω, zwierając przewody pomiarowe i naciskając żółty przycisk (5).
Przed użyciem
- Sprawdź stan przewodów pomiarowych pod kątem uszkodzeń izolacji.
- Upewnij się, że szczęki miernika nie wykazują widocznego zużycia.
- Sprawdź, czy bateria jest naładowana.
- Upewnij się, że mierzony obwód jest bezpieczny i nie przekracza limitów urządzenia (1000V AC / 1500V DC).
- Upewnij się, że dłonie znajdują się za ogranicznikiem bezpiecznego chwytu (22).
Parametry w praktyce
- Maksymalne napięcie
- 1000V AC / 1500V DC między gniazdami a uziemieniem.
- Maksymalny prąd
- Do 1500A w dwóch zakresach (300A i 1500A).
- Kategoria pomiarowa
- CAT III / IV (bezpieczeństwo pracy w instalacjach budynkowych i przemysłowych).
Ilustracje i schematy

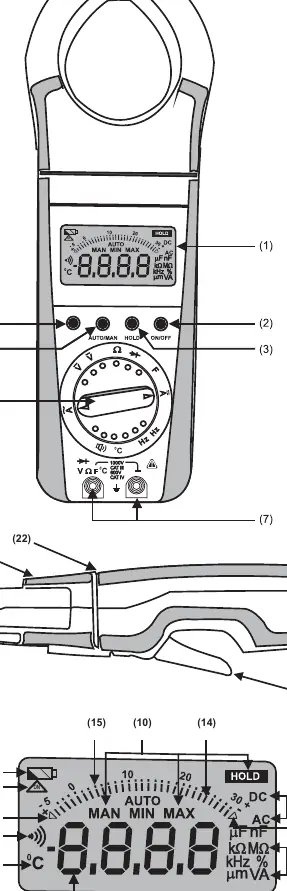

- Strona 3: Schemat budowy miernika z opisem wszystkich przycisków i elementów wyświetlacza.
- Strona 16: Rysunki (a i b) pokazujące prawidłowy sposób obejmowania przewodu szczękami miernika.

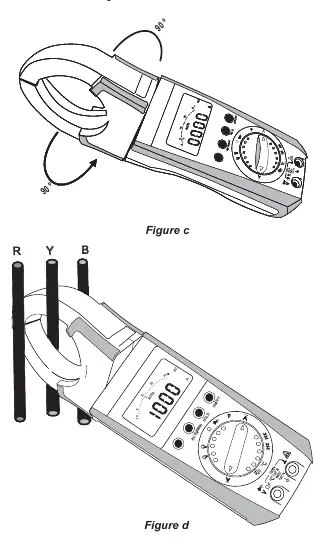

- Strona 17: Rysunki (c i d) ilustrujące działanie mechanizmu obrotowego szczęk.
- Strona 18: Rysunek (e) pokazujący bezpieczny chwyt i odległość dłoni od przewodów.
Zgodność modelu
- Miernik obsługuje czujniki temperatury Pt100 i Pt1000.
- Zasilanie: bateria 9V (IEC 6F22 lub IEC 6LR61) lub akumulator NiCd.
