FNIRSI-1014D Cyfrowy Oscyloskop Dwukanałowy z Generatorem Sygnałów

Kompletny przewodnik użytkownika dla oscyloskopu FNIRSI-1014D. Dowiedz się, jak obsługiwać urządzenie, konfigurować pomiary, korzystać z generatora sygnałów oraz rozwiązywać typowe problemy techniczne.

Spis treści

Opis produktu

FNIRSI-1014D to zaawansowane urządzenie typu dwa w jednym, łączące funkcje dwukanałowego oscyloskopu cyfrowego oraz generatora sygnałów DDS. Jest to rozwiązanie dedykowane dla branży serwisowej oraz badawczo-rozwojowej. Urządzenie oferuje próbkowanie w czasie rzeczywistym 1GSa/s, pasmo analogowe 100MHz oraz wbudowany moduł ochrony wysokiego napięcia, wytrzymujący do 400V. Wyposażony jest w 7-calowy wyświetlacz LCD o rozdzielczości 800x480 pikseli, funkcję zapisu przebiegów (1GB pamięci) oraz intuicyjny interfejs z obsługą zrzutów ekranu.

Bezpieczeństwo użytkowania

Uwaga: Podczas korzystania z obu kanałów jednocześnie, zaciski uziemiające sond muszą być połączone ze sobą. Surowo zabrania się łączenia zacisków uziemiających do różnych potencjałów, co może doprowadzić do zwarcia i uszkodzenia płyty głównej. Należy zawsze używać oryginalnego zasilacza. Wejście BNC wytrzymuje maksymalnie 400V. W przypadku pomiarów wysokich częstotliwości i napięć powyżej 5MHz, należy używać sondy 10x lub 100x, aby uniknąć tłumienia sygnału wynikającego z pojemności kabla sondy.

Uruchomienie i obsługa

Urządzenie posiada funkcję automatycznej regulacji (Auto), która pozwala na szybkie dopasowanie parametrów wyświetlania do badanego sygnału. Użytkownik może ręcznie sterować podstawą czasu, czułością pionową oraz napięciem wyzwalania za pomocą dedykowanych pokręteł i przycisków. Interfejs pozwala na przełączanie między trybami wyzwalania (Auto, Single, Normal) oraz wybór sprzężenia (AC/DC). Funkcja generatora sygnałów umożliwia generowanie 14 standardowych przebiegów oraz sygnałów zdefiniowanych przez użytkownika.

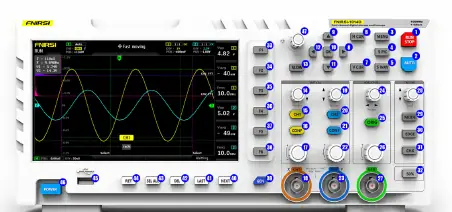

Schemat rozmieszczenia przycisków i pokręteł
Schemat rozmieszczenia przycisków i pokręteł

Konserwacja i diagnostyka

W przypadku problemów z wyświetlaniem przebiegu, należy sprawdzić poprawność podłączenia sondy, ustawienia trybu wyzwalania oraz czy nie włączono pauzy. Jeśli pomiary napięcia lub częstotliwości wskazują 0, należy użyć funkcji Auto lub ręcznie wyregulować podstawę czasu i czułość. Kalibracja linii bazowej (0V) jest możliwa poprzez menu systemowe po odłączeniu sondy. Urządzenie umożliwia również łatwe udostępnianie zrzutów ekranu i danych przebiegów przez port USB po podłączeniu do komputera.

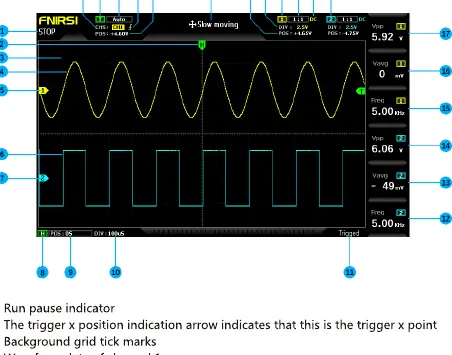

Schemat interfejsu ekranu oscyloskopu
