FNIRSI-1014D Cyfrowy Oscyloskop Dwukanałowy z Generatorem Sygnałów

Wprowadzenie do produktu

FNIRSI-1014D to zaawansowany, dwukanałowy oscyloskop stacjonarny z wbudowanym generatorem sygnałów DDS. Urządzenie oferuje próbkowanie w czasie rzeczywistym 1GSa/s oraz pasmo przenoszenia 100MHz. Wyposażone jest w 7-calowy wyświetlacz LCD o wysokiej rozdzielczości (800x480), co zapewnia czytelny podgląd przebiegów. Posiada wbudowaną pamięć 1GB, umożliwiającą zapis do 1000 zrzutów ekranu oraz 1000 zestawów danych przebiegów.

Bezpieczeństwo użytkowania

Uwaga: Podczas korzystania z dwóch kanałów jednocześnie, zaciski uziemiające obu sond muszą być podłączone do tego samego potencjału. Łączenie ich do różnych potencjałów może doprowadzić do zwarcia i uszkodzenia płyty głównej. Wejście BNC oscyloskopu wytrzymuje maksymalnie 400V. Zabrania się przekraczania tego napięcia przy użyciu sondy 1x. Do pomiarów wysokich napięć i sygnałów o wysokiej częstotliwości należy stosować sondy 10x lub 100x.

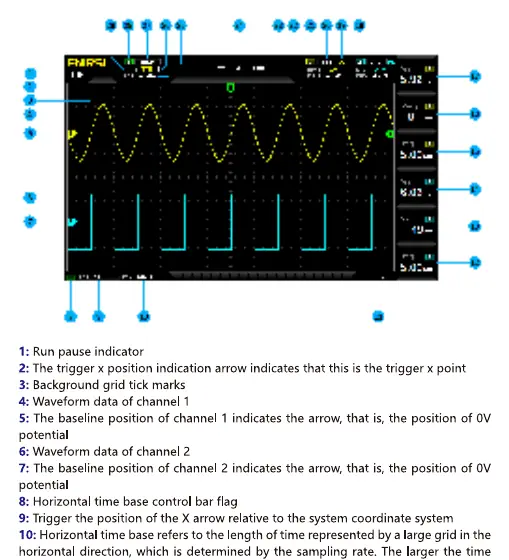

Uruchomienie i obsługa

Urządzenie obsługuje się za pomocą dedykowanych przycisków funkcyjnych oraz pokręteł do regulacji czułości pionowej i podstawy czasu. Funkcja automatycznego dostrajania (Auto) pozwala na szybkie ustawienie parametrów wyświetlania sygnału. Użytkownik może ręcznie konfigurować tryby wyzwalania (pojedyncze, normalne, automatyczne), sprzężenie wejściowe (AC/DC) oraz mnożnik sondy (1x, 10x, 100x).

Generator sygnałów

Wbudowany generator DDS pozwala na generowanie standardowych sygnałów oraz dowolnych sygnałów cyfrowych. Użytkownik może regulować typ przebiegu, częstotliwość oraz współczynnik wypełnienia (dla przebiegów prostokątnych). Istnieje możliwość przechwycenia fragmentu przebiegu z oscyloskopu i wykorzystania go jako sygnału wyjściowego generatora.

Konserwacja i usterki

W przypadku problemów z uruchomieniem, należy sprawdzić zasilacz i połączenie sieciowe. Jeśli na ekranie widoczna jest tylko linia, należy upewnić się, że funkcja pauzy nie jest aktywna oraz sprawdzić źródło sygnału. W przypadku niestabilnego przebiegu, zaleca się użycie funkcji automatycznego wyzwalania (Auto) lub ręczną regulację poziomu wyzwalania. Urządzenie posiada funkcję kalibracji linii bazowej, którą należy wykonać, jeśli po odłączeniu sondy linia bazowa nie znajduje się w punkcie zerowym.
