FNIRS 1014D Precision Oscilloscope

Opis produktu

Precyzyjny oscyloskop FNIRSI 1014D to zaawansowane urządzenie dwukanałowe o paśmie przenoszenia 100 MHz, zaprojektowane do profesjonalnych pomiarów elektronicznych. Urządzenie charakteryzuje się wysoką dokładnością i jest w pełni zabezpieczone podwójną lub wzmocnioną izolacją (kategoria pomiarowa CAT II), co zapewnia bezpieczeństwo podczas pracy z instalacjami niskonapięciowymi.

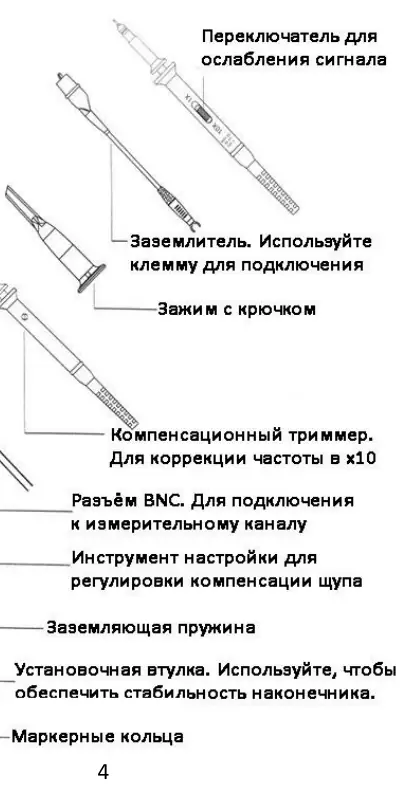

Uruchomienie i kompensacja sondy

Przed przystąpieniem do jakichkolwiek pomiarów konieczne jest przeprowadzenie poprawnej kompensacji sondy. Proces ten pozwala na dostosowanie sondy do charakterystyki wejściowej kanału oscyloskopu:

• Podłącz sondę do źródła sygnału testowego (prostokątny sygnał odniesienia dostępny na przednim panelu urządzenia).
• Ustaw przełącznik na sondzie w pozycji 10X.
• Reguluj wbudowany trymer sondy, obserwując przebieg na wyświetlaczu.
• Celem jest uzyskanie idealnie prostokątnego przebiegu z płaską górną krawędzią. Niewłaściwa kompensacja objawia się zaokrąglonymi lub przesterowanymi narożnikami fali.

Dane techniczne

Oscyloskop FNIRSI 1014D oferuje następujące parametry pracy:

• Pasmo przenoszenia: 100 MHz.
• Czas narastania: 3,5 ns.
• Opcje tłumienia: 1x oraz 10x.
• Impedancja wejściowa: 1 MΩ / 10 MΩ ±2%.
• Maksymalne napięcie wejściowe: 150V RMS (dla 1x) oraz 300V RMS (dla 10x).
• Zakres temperatur pracy: od -10°C do +55°C.

Bezpieczeństwo i konserwacja

Aby uniknąć uszkodzenia urządzenia lub obrażeń ciała, należy przestrzegać zasad użytkowania zgodnego z przeznaczeniem. Urządzenie powinno być obsługiwane przez wykwalifikowany personel, szczególnie w przypadku skomplikowanych instalacji. Należy unikać narażania oscyloskopu na działanie wilgoci, ekstremalnych temperatur, silnych pól elektromagnetycznych oraz wnikanie ciał obcych do wnętrza obudowy. Regularna kontrola stanu kabli i sond jest kluczowa dla zachowania precyzji pomiarowej.

Usterki i serwis

W przypadku wystąpienia awarii, urządzenie podlega procedurom gwarancyjnym zgodnie z obowiązującymi przepisami. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwej eksploatacji, ingerencji osób nieuprawnionych, zalania, uszkodzeń mechanicznych czy używania nieoryginalnego oprogramowania. Wszelkie naprawy powinny być wykonywane w autoryzowanych punktach serwisowych.
