FNIRSI 1014D Cyfrowy oscyloskop 2-kanałowy 100 MHz

Opis produktu

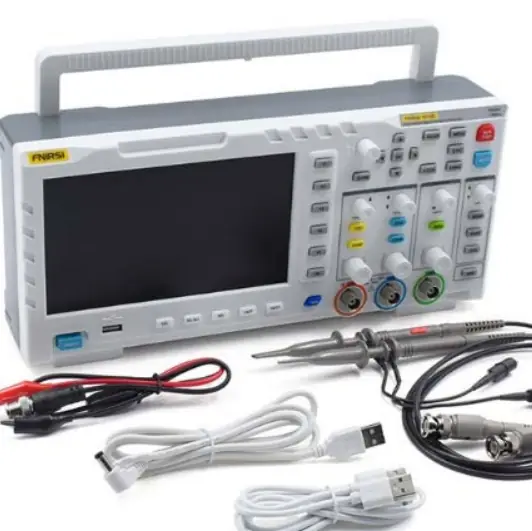

FNIRSI 1014D to zaawansowany, dwukanałowy oscyloskop cyfrowy z wbudowanym generatorem sygnałów DDS. Urządzenie oferuje pasmo przenoszenia 100 MHz oraz częstotliwość próbkowania 1 GSa/s. Wyposażone jest w 7-calowy wyświetlacz LCD o rozdzielczości 800x480 pikseli. Oscyloskop posiada wbudowaną pamięć 1 GB, umożliwiającą zapis do 1000 zrzutów ekranu oraz 1000 grup danych przebiegów. Urządzenie wspiera zaawansowane funkcje wyzwalania, pomiary kursorowe oraz analizę FFT.

Bezpieczeństwo

• Zawsze używaj oryginalnego zasilacza.
• Zabrania się łączenia zacisków uziemiających obu sond do różnych potencjałów, szczególnie w urządzeniach zasilanych z sieci 220V, aby uniknąć uszkodzenia płyty głównej.
• Wejście BNC wytrzymuje napięcie do 400V. Nie przekraczaj tej wartości.
• Do pomiarów wysokiego napięcia i wysokiej częstotliwości stosuj sondy z odpowiednim tłumieniem (10x lub 100x).
• Urządzenie nie jest wodoodporne; chroń je przed wilgocią, olejami i gazami korozyjnymi.

Uruchomienie i obsługa

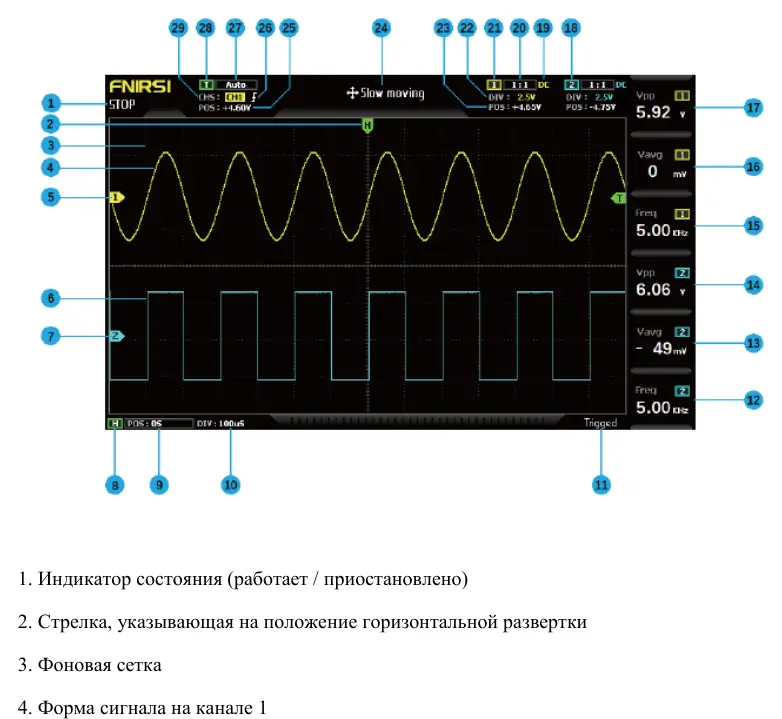

Po włączeniu urządzenia za pomocą przycisku zasilania, oscyloskop jest gotowy do pracy. Funkcja automatycznej konfiguracji (przycisk AUTO) pozwala na szybkie dopasowanie parametrów wyświetlania do wykrytego sygnału. Użytkownik może ręcznie regulować czułość pionową, podstawę czasu oraz poziom wyzwalania za pomocą dedykowanych enkoderów na przednim panelu. Interfejs pozwala na łatwe przełączanie między kanałami, zmianę trybów wyzwalania (Auto, Normal, Single) oraz obsługę wbudowanego generatora sygnałów.

Konserwacja

Urządzenie nie wymaga specjalistycznej konserwacji. W przypadku zabrudzeń, obudowę należy czyścić wyłącznie suchą i miękką szmatką. Należy unikać pracy w trudnych warunkach atmosferycznych i wysokich temperaturach.

Usterki

W przypadku problemów z uruchomieniem, sprawdź połączenie zasilania. Jeśli na ekranie widoczna jest tylko linia, upewnij się, że urządzenie nie jest w trybie pauzy i sprawdź poprawność podłączenia sondy. Jeśli wartości napięcia lub częstotliwości wynoszą 0, użyj funkcji automatycznej konfiguracji lub ręcznie dostosuj parametry wyzwalania, aby uzyskać stabilny przebieg na ekranie.
