Cyfrowy oscyloskop FNIRSI 1014D

Opis produktu

FNIRSI 1014D to zaawansowany, dwukanałowy cyfrowy oscyloskop wyposażony w 7-calowy kolorowy wyświetlacz TFT o rozdzielczości 800x480 pikseli. Urządzenie łączy w sobie funkcje oscyloskopu oraz generatora sygnałów DDS, oferując szerokie możliwości diagnostyczne dla elektroników i inżynierów.

Dane techniczne

• Kanały: 2
• Pasmo przenoszenia: 100 MHz
• Częstotliwość próbkowania: 1 GSa/s
• Głębokość zapisu: 240 KB
• Wbudowana pamięć: 1 GB
• Generator sygnałów: 14 rodzajów przebiegów, pasmo 10 MHz
• Wymiary: 310 x 145 x 70 mm
• Waga: 1500 g

Bezpieczeństwo i użytkowanie

Urządzenie wymaga przestrzegania podstawowych zasad bezpieczeństwa elektrycznego. Należy upewnić się, że parametry sieci zasilającej są zgodne ze specyfikacją urządzenia. Podczas pracy należy zachować ostrożność, aby uniknąć upadku urządzenia lub porażenia prądem. Nie należy używać oscyloskopu w warunkach wysokiej wilgotności ani narażać go na działanie substancji żrących. Urządzenie nie jest wodoodporne.

Uruchomienie i obsługa

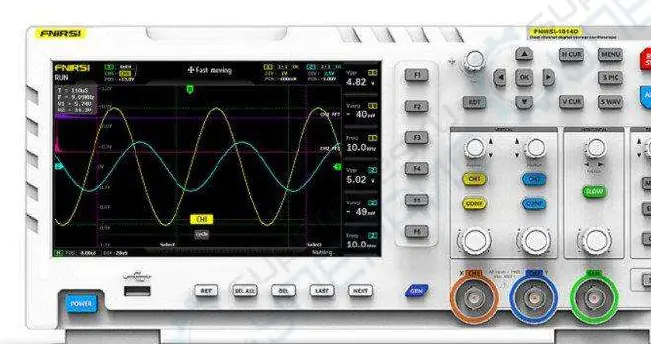

Interfejs graficzny oscyloskopu umożliwia intuicyjne sterowanie parametrami sygnału. Użytkownik może korzystać z automatycznej konfiguracji (przycisk AUTO), która dobiera optymalne parametry wyświetlania. Panel przedni zawiera dedykowane bloki sterowania: VERTICAL (pionowe), HORIZONTAL (poziome) oraz TRIGGER (wyzwalanie). Za pomocą enkoderów można precyzyjnie regulować czułość, pozycję sygnału oraz poziom wyzwalania. Urządzenie wspiera zaawansowane funkcje, takie jak pomiary kursorowe, operacje matematyczne (FFT) oraz zapisywanie zrzutów ekranu i przebiegów do pamięci wewnętrznej.

Generator sygnałów

Wbudowany generator DDS pozwala na generowanie 14 różnych kształtów sygnałów. Użytkownik może konfigurować częstotliwość oraz cykl pracy (dla przebiegów prostokątnych). Istnieje możliwość zapisu własnych przebiegów w pamięci urządzenia i ich późniejszego odtwarzania.

Konserwacja i utylizacja

Oscyloskop nie wymaga specjalistycznej konserwacji przy normalnym użytkowaniu. W przypadku zabrudzeń, obudowę należy czyścić wyłącznie suchą i miękką szmatką. Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych, nie wyrzucając go do zwykłych pojemników na śmieci.

Rozwiązywanie problemów

W przypadku nieprawidłowych odczytów częstotliwości, należy sprawdzić ustawienia poziomu wyzwalania (Trigger Level). Niewłaściwe ustawienie punktu wyzwalania może prowadzić do błędnych pomiarów, takich jak podwojenie częstotliwości. W razie potrzeby można przeprowadzić kalibrację linii bazowej przy odłączonych sondach, korzystając z menu systemowego.
