Instrukcja obsługi piekarnika z płytą grzejną Furrion 2-in-1 Range Oven

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji piekarnika z płytą grzejną Furrion. Urządzenie jest przeznaczone wyłącznie do użytku w pojazdach rekreacyjnych (RV) i zasilane gazem propan. Przed przystąpieniem do użytkowania należy zapoznać się z procedurami bezpieczeństwa, w tym z postępowaniem w przypadku wyczucia zapachu gazu.

Opis urządzenia

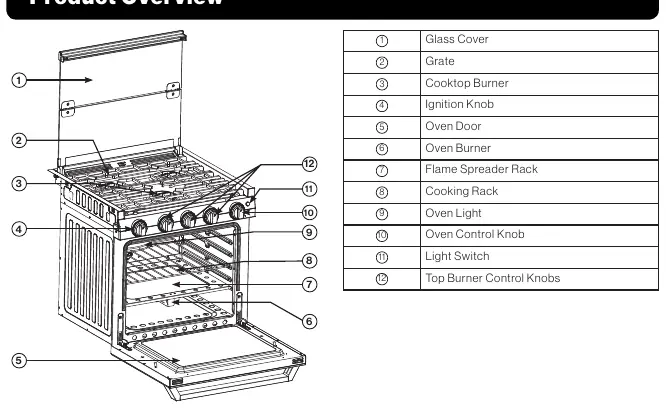

Piekarnik z płytą grzejną składa się z płyty z palnikami gazowymi, piekarnika, szklanej pokrywy, pokręteł sterujących oraz oświetlenia. Szczegółowy schemat elementów znajduje się w sekcji przeglądu produktu.

Instalacja

Instalacja musi być wykonana przez wykwalifikowanego instalatora zgodnie z lokalnymi przepisami. Kluczowe kroki obejmują:

• Przygotowanie otworu w szafce zgodnie z wymiarami dla modelu 17" lub 21".
• Podłączenie zasilania gazem propan (wymagane złącze 3/8" Flare Female).
• Podłączenie zasilania elektrycznego 12V DC (czarny przewód to +, biały to -).
• Przeprowadzenie testu szczelności instalacji gazowej.

Obsługa

Zapalanie palników płyty:

1. Otwórz szklaną pokrywę.
2. Wciśnij i przekręć pokrętło palnika w lewo do pozycji zapłonu.
3. Wciśnij przycisk zapłonu, aż palnik się zapali.
4. Przytrzymaj pokrętło przez około 5 sekund po zapaleniu, aby płomień się ustabilizował.

Zapalanie piekarnika:

1. Otwórz drzwi piekarnika.
2. Wciśnij i przekręć pokrętło piekarnika w lewo.
3. Wciśnij przycisk zapłonu, aż palnik piekarnika się zapali.
4. Przytrzymaj pokrętło przez około 5 sekund.

Czyszczenie i konserwacja

• Przed czyszczeniem upewnij się, że urządzenie jest zimne.
• Używaj ciepłej wody z mydłem do czyszczenia powierzchni.
• Nie używaj środków ściernych, wełny stalowej ani kwasów.

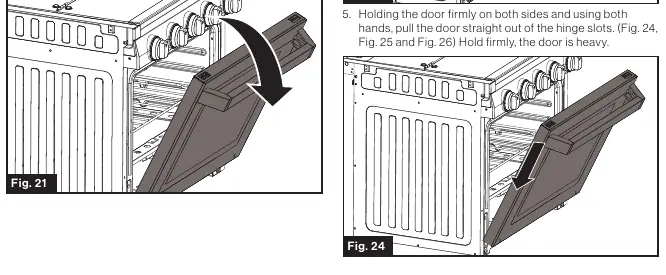

• Drzwi piekarnika można zdemontować, przesuwając dźwignie zawiasów i wyciągając drzwi.
• Wymiana żarówki piekarnika wymaga odłączenia zasilania i użycia żarówki halogenowej G9 12V 15W.

Rozwiązywanie problemów

Jeśli palniki nie zapalają się, sprawdź, czy zawór gazu jest otwarty, czy pokrętło jest wciśnięte i czy otwory palnika nie są zatkane. W przypadku pomarańczowego płomienia, pozwól palnikowi pracować kilka minut, aż płomień stanie się niebieski.
