Instrukcja montażu silnika do trolingu Garmin Force Kraken

Kompletny przewodnik instalacji silnika do trolingu Garmin Force Kraken. Dowiedz się, jak bezpiecznie zamontować urządzenie na pokładzie, podłączyć zasilanie, zainstalować śrubę oraz przeprowadzić niezbędną konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i instalacji silnika do trolingu Garmin Force Kraken. Przed przystąpieniem do prac należy upewnić się, że posiadasz odpowiednie narzędzia: wiertarkę z wiertłem 9 mm (11/32 cala), śrubokręt krzyżakowy #2, klucz imbusowy 4 mm, klucz nasadowy 13 mm (1/2 cala) oraz klucz dynamometryczny. Wymagane jest podłączenie do zasilania 24 V lub 36 V przez wyłącznik automatyczny 60 A.

Przygotowanie do montażu

Silnik musi być zamontowany na dziobie łodzi. Wybierz miejsce, w którym:

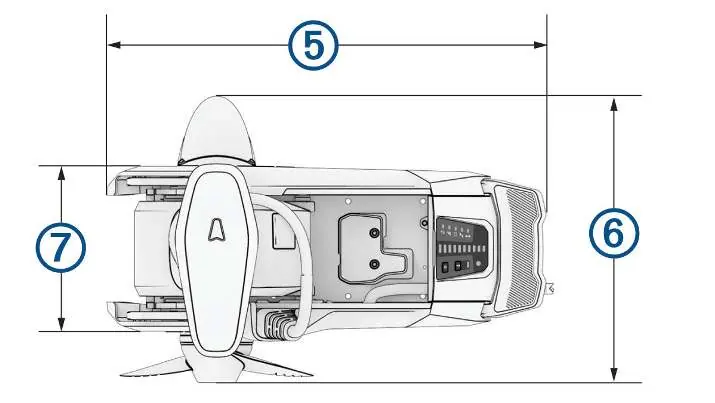

Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 11
  • Silnik znajduje się jak najbliżej linii środkowej łodzi.
  • Górna część wycięcia podstawy wystaje poza burtę łodzi.
  • Nie ma dużych metalowych przedmiotów w pobliżu panelu wyświetlacza (mogą zakłócać kompas i autopilota).
  • Istnieje dostęp do spodu pokładu w celu zabezpieczenia śrub podkładkami i nakrętkami.
  • Pokład jest wystarczająco wytrzymały, aby utrzymać ciężar i siłę ciągu silnika.

Instalacja silnika na pokładzie

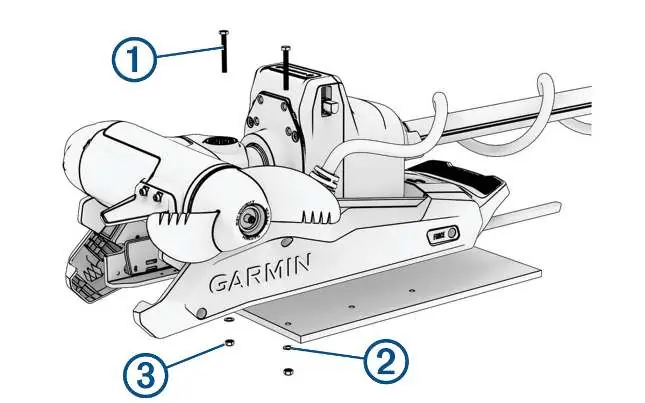

Montaż podstawy silnika do pokładu
Montaż podstawy silnika do pokładu

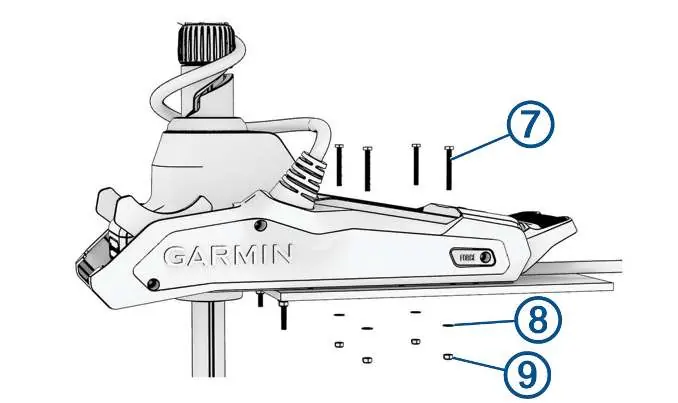

Zabezpieczanie podstawy silnika
Zabezpieczanie podstawy silnika
  1. Umieść szablon montażowy na wybranym miejscu na dziobie.
  2. Zaznacz otwory montażowe.
  3. Wywierć otwory wiertłem 9 mm.
  4. Umieść silnik na pokładzie, wyrównując otwory w podstawie z wywierconymi otworami.
  5. Zabezpiecz podstawę do pokładu za pomocą dołączonych śrub, podkładek i nakrętek zabezpieczających.
  6. Dokręć nakrętki momentem 14,9 N-m (11 lbf-ft).

Montaż elementów dodatkowych

Większość modeli jest dostarczana w stanie zmontowanym. Procedury te dotyczą głównie modelu 90-calowego:

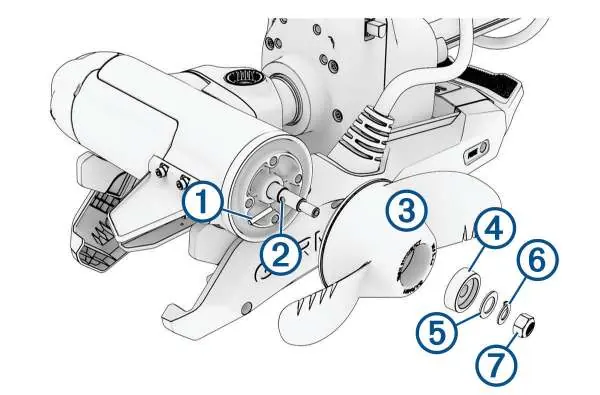

Instalacja śruby napędowej
Instalacja śruby napędowej
  • Nose Cone: Zamocuj za pomocą dwóch śrub (tabliczka musi być na dole).
  • Skeg: Zamocuj za pomocą czterech śrub, upewniając się, że dłuższy koniec jest skierowany w stronę śruby.
  • Śruba napędowa: Włóż zawleczkę przez wał, dopasuj kanał w śrubie do zawleczki, nałóż anodę, podkładkę, podkładkę zabezpieczającą i nakrętkę. Dokręć nakrętkę momentem 16,27 N-m (12 lbf-ft).

Podłączenie zasilania

Podłącz silnik do banku akumulatorów 24 V lub 36 V. Wymagany jest wyłącznik automatyczny 60 A. Jeśli konieczne jest przedłużenie kabla zasilającego, użyj odpowiedniego przekroju przewodu (6, 4 lub 2 AWG w zależności od długości) oraz lutowania z rurkami termokurczliwymi.

Obsługa i przechowywanie

Aby schować silnik z pozycji roboczej:

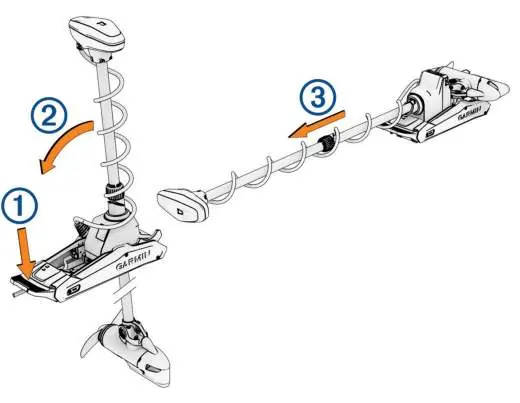

Procedura składania silnika
Procedura składania silnika
  1. Naciśnij pedał, aby zwolnić blokadę.
  2. Przechyl wał do tyłu i powoli podnieś silnik, ustawiając go w pozycji poziomej.
  3. Wsuń silnik w zaczep, aż zablokuje się w pozycji transportowej.
  4. Upewnij się, że kołnierz regulacji głębokości jest przesunięty jak najbliżej podstawy silnika.

Konserwacja

Po użyciu w słonej lub słonawej wodzie należy spłukać silnik słodką wodą i nałożyć spray silikonowy na bazie wody. Regularnie sprawdzaj:

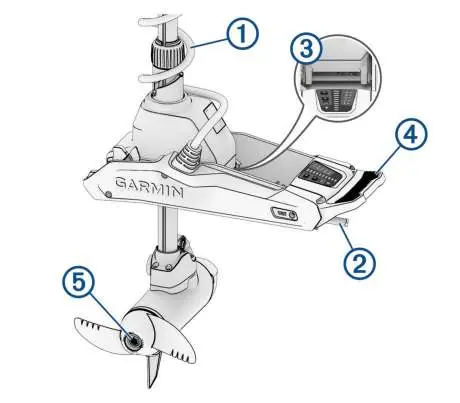

Punkty konserwacji silnika
Punkty konserwacji silnika
  • Stan kabla spiralnego.
  • Czystość kabli zasilających.
  • Smarowanie zawiasu (użyj smaru morskiego).
  • Czystość i smarowanie pedału blokady.
  • Stan anod w silniku napędowym.

Dane techniczne

Silnik wymaga zasilania 20-45 Vdc. Pobór prądu wynosi 60 A w trybie ciągłym. Klasa wodoodporności różni się w zależności od komponentu (od IPX5 do IPX8). Temperatura pracy wynosi od -5° do 40°C.

Informacje o producencie

Garmin Ltd.

Profil marki

Praktyczna pomoc

Typowe problemy

Silnik nie blokuje się pewnie w pozycji transportowej

Upewnij się, że kołnierz regulacji głębokości jest przesunięty jak najbliżej podstawy silnika.

Zakłócenia działania autopilota

Sprawdź, czy w pobliżu panelu wyświetlacza nie znajdują się duże metalowe przedmioty, które mogą zakłócać kompas.

Trudności z montażem na burcie

Jeśli nie ma miejsca na 6 śrub, użyj minimum 4 śrub montażowych.

Przed użyciem

  • Przygotuj wiertło 9 mm (11/32 cala).
  • Przygotuj wyłącznik automatyczny 60 A (nie dołączony).
  • Sprawdź, czy pokład jest wystarczająco wytrzymały.
  • Upewnij się, że masz dostęp do spodu pokładu w celu zamocowania śrub.
  • Sprawdź, czy posiadasz odpowiedni przekrój kabla zasilającego (6, 4 lub 2 AWG).

Parametry w praktyce

Częstotliwość radiowa
2,4 GHz (dla pilota zdalnego sterowania).

Ilustracje i schematy

  • Schemat montażu na pokładzie pokazuje rozmieszczenie śrub i podkładek.
  • Schemat instalacji śruby pokazuje kolejność montażu anody, podkładki i nakrętki.
  • Schemat przechowywania pokazuje pozycję blokady i sposób składania silnika.

Zgodność modelu

  • Stabilizator jest dołączony tylko do modelu 90-calowego.
  • Nose cone i skeg wymagają montażu tylko w modelu 90-calowym (inne modele są w pełni zmontowane).
