Instrukcja obsługi uniwersalnego pilota 2-przyciskowego Genie
Kompletny przewodnik programowania uniwersalnego pilota 2-przyciskowego Genie. Dowiedz się, jak sparować pilot z napędem bramy garażowej, wyczyścić pamięć urządzenia, wymienić baterię CR2032 oraz sprawdzić kompatybilność z różnymi markami...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby zaprogramować pilot, naciśnij przycisk 'Learn' na napędzie bramy, a następnie naciśnij przycisk pilota tyle razy, ile wskazuje numer ID dla Twojej marki napędu (zgodnie z tabelą w instrukcji). str. 1
Najważniejsze czynności
- Programowanie pilota str. 1
- Czyszczenie pamięci str. 1
Pierwsze uruchomienie
- Wyciągnij zawleczkę baterii przed pierwszym użyciem. str. 1
Konserwacja i reset
- Wymiana baterii: Otwórz obudowę monetą lub śrubokrętem, wymień baterię na CR2032. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Bateria | CR2032 | Typ baterii zasilającej | str. 1 |
Gdzie szukać w PDF
- Instrukcja programowania i obsługi str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy programowania uniwersalnego pilota 2-przyciskowego Genie. Pilot jest kompatybilny z wieloma markami napędów bram garażowych. Uwaga: Nie używać z napędami wyprodukowanymi przed 1993 rokiem, które wymagają zewnętrznych fotokomórek bezpieczeństwa.
Przygotowanie do pracy
Przed rozpoczęciem programowania należy wykonać następujące czynności:
- Wyciągnij zawleczkę baterii z pilota.
- Zidentyfikuj markę swojego napędu bramy garażowej.
- Znajdź przycisk "Learn" (programowania) na obudowie napędu bramy.
Programowanie pilota
Proces programowania różni się w zależności od marki napędu. Należy skorzystać z tabeli kompatybilności (Chart A), aby sprawdzić liczbę naciśnięć przycisku pilota (Learn Method ID).
- Znajdź w tabeli markę swojego napędu i przypisany jej numer (Learn Method ID).
- Naciśnij przycisk "Learn" na napędzie bramy.
- Naciśnij przycisk na pilocie tyle razy, ile wskazuje numer z tabeli.
- Poczekaj, aż dioda LED na pilocie przestanie migać.
- Naciśnij ponownie przycisk na pilocie, aby przetestować działanie.
Czyszczenie pamięci pilota
Jeśli chcesz zresetować ustawienia pilota, wykonaj następujące kroki:
- Naciśnij i przytrzymaj oba przyciski na pilocie jednocześnie.
- Trzymaj przyciski, aż dioda LED zamruga (zajmuje to około 10 sekund).
- Pamięć została wyczyszczona.

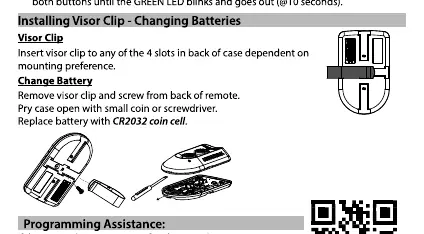

Wymiana baterii i montaż
Pilot zasilany jest baterią typu CR2032.
- Wymiana baterii: Otwórz obudowę pilota za pomocą monety lub śrubokręta, a następnie wymień zużytą baterię na nową typu CR2032.
- Montaż: Wsuń klips (visor clip) w otwory z tyłu obudowy pilota, aby zamontować go na osłonie przeciwsłonecznej w samochodzie.
Informacje o producencie
Genie
Praktyczna pomoc
Typowe problemy
Pilot nie otwiera bramy po programowaniu
Upewnij się, że wybrano właściwy numer ID (liczbę naciśnięć) z tabeli dla danej marki napędu. Powtórz proces programowania.
Dioda LED nie świeci
Sprawdź, czy bateria CR2032 jest poprawnie włożona i czy nie jest rozładowana.
Przed użyciem
- Wyciągnij zawleczkę zabezpieczającą baterię.
- Zidentyfikuj markę napędu bramy.
- Znajdź przycisk Learn na napędzie.
- Sprawdź w tabeli liczbę naciśnięć przycisku pilota (Learn Method ID).
Parametry w praktyce
- Learn Method ID
- Liczba naciśnięć przycisku pilota wymagana do sparowania z konkretną marką napędu.
Ilustracje i schematy
- Schemat pokazuje lokalizację przycisku Learn na napędzie.
- Rysunek przedstawia sposób montażu klipsa na obudowie pilota.
- Rysunek pokazuje sposób otwierania obudowy w celu wymiany baterii.
Zgodność modelu
- Kompatybilny z markami: Genie, Chamberlain, LiftMaster, Craftsman, Overhead Door, Sommer, Linear, Wayne Dalton, Ryobi, Guardian, Xtreme, Marantec, FAAC.
- Niekompatybilny z napędami wyprodukowanymi przed 1993 rokiem.
