Instrukcja montażu fotokomórki SOMMER 7028

Kompletny przewodnik instalacji fotokomórki SOMMER 7028. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz ustawić czujniki dla zapewnienia bezpieczeństwa bramy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Fotokomórka SOMMER 7028 to urządzenie zabezpieczające typu 2-przewodowego do bram. Instalacja wymaga montażu nadajnika i odbiornika na wysokości poniżej 300 mm, zapewniając ich wzajemne ustawienie pod kątem 90°. str. 1, 2, 4

Najważniejsze czynności

  • Montaż fotokomórki str. 3, 4
  • Podłączenie elektryczne str. 2

Problemy i rozwiązania

Brak działania / Błąd wyrównania

Sprawdź osiowość nadajnika i odbiornika (90°) oraz poprawność połączenia 2-przewodowego.

str. 2, 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg 0 - 6 m Zalecany zasięg pracy str. 1
Stopień ochrony IP 67 Odporność na warunki atmosferyczne str. 1

Gdzie szukać w PDF

  • Dane techniczne i zawartość zestawu str. 1
  • Schemat połączeń i wymiary str. 2
  • Warianty montażu str. 3
  • Montaż specyficzny i wyrównanie str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Zawartość zestawu (Scope of supply) Strona 1 Schemat połączeń elektrycznych Strona 2 Warianty montażu 1, 2 i 3 Strona 3 Wyrównanie fotokomórki Strona 4

Najważniejsze informacje

Montaż fotokomórek SOMMER 7028 musi być przeprowadzony wyłącznie przez wykwalifikowany personel. Urządzenie jest przeznaczone do systemów bramowych i wymaga precyzyjnego ustawienia w celu zapewnienia poprawnego działania zabezpieczeń. Kluczowym warunkiem jest montaż na wysokości poniżej 300 mm.

Dane techniczne

  • Zasięg (zalecany): 0 - 6 m
  • Zasięg graniczny: 8 m
  • Temperatura pracy: -20°C do 60°C
  • Typ połączenia: 2-przewodowe
  • Stopień ochrony: IP 67
  • Maksymalny przekrój przewodu: 0,5 mm²
  • Wysokość montażu: < 300 mm

Zawartość zestawu

W zależności od wariantu (7028V000/V001, S10929-00001, S10230-00001), zestaw zawiera:

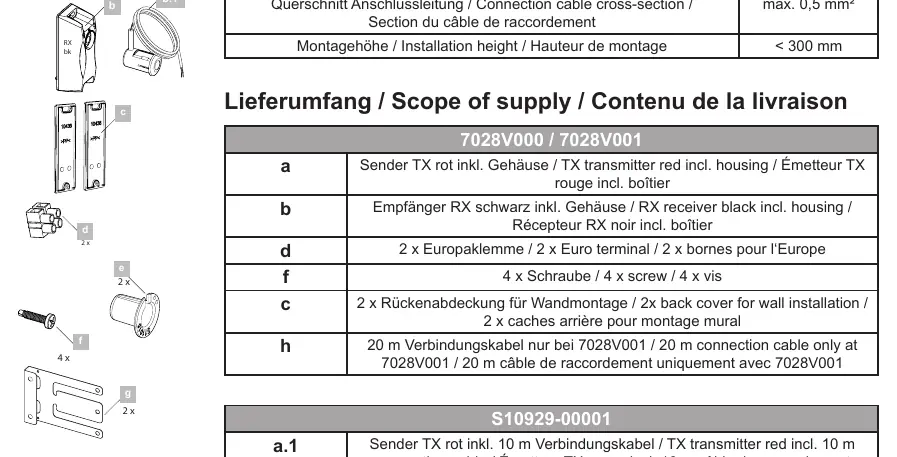

Zawartość zestawu (Scope of supply)
Zawartość zestawu (Scope of supply)
  • Nadajnik (TX) i odbiornik (RX) w obudowach
  • Elementy montażowe (śruby, zaślepki, blachy montażowe)
  • Złącza typu Euro
  • Opcjonalnie przewody połączeniowe (w zależności od modelu)

Instalacja

Instrukcja przewiduje trzy warianty montażu w zależności od konstrukcji ościeżnicy:

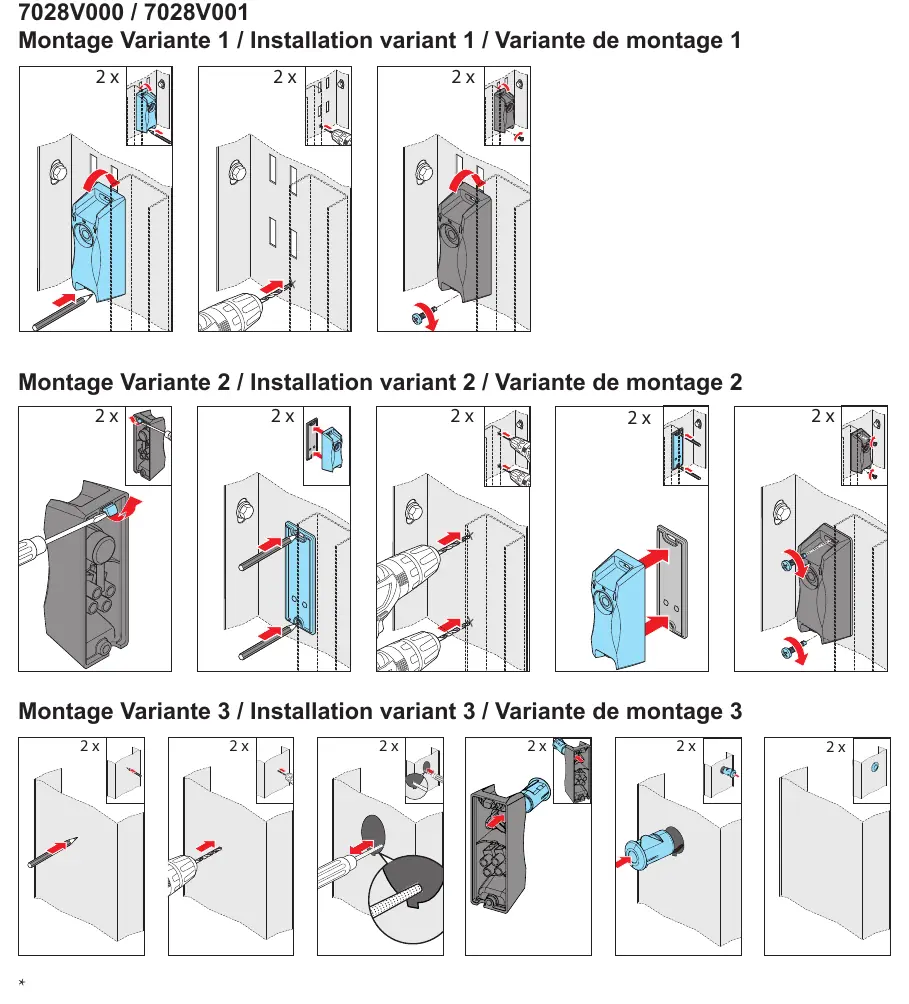

Warianty montażu 1, 2 i 3
Warianty montażu 1, 2 i 3
  • Wariant 1: Montaż bezpośredni z wykorzystaniem śrub.
  • Wariant 2: Montaż z użyciem blachy montażowej.
  • Wariant 3: Montaż wpuszczany (wymaga wywiercenia otworu o średnicy 13-13,5 mm w zależności od grubości blachy).

Zawsze upewnij się, że nadajnik i odbiornik są skierowane bezpośrednio na siebie pod kątem 90° względem płaszczyzny montażu.

Podłączenie elektryczne

Fotokomórka wykorzystuje system 2-przewodowy. Przewody należy podłączyć do odpowiednich zacisków w jednostce sterującej (control unit). Należy zachować polaryzację zgodnie ze schematem połączeń dla danego modelu.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Ustawienie i wyrównanie

Po zamontowaniu urządzeń należy sprawdzić ich wyrównanie. Nadajnik (TX) i odbiornik (RX) muszą być ustawione w jednej linii. Nieprawidłowe ustawienie (brak osiowości) spowoduje błąd działania systemu. Wysokość montażu nie może przekraczać 300 mm od podłoża.

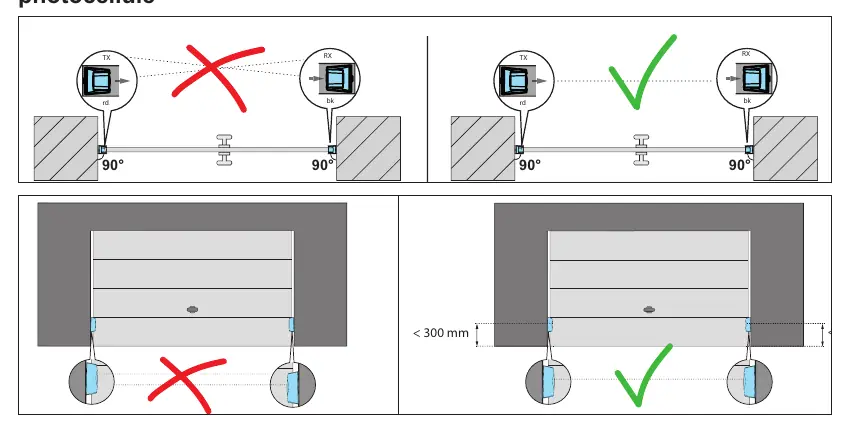

Wyrównanie fotokomórki
Wyrównanie fotokomórki

Praktyczna pomoc

Typowe problemy

Brak reakcji fotokomórki

Sprawdź, czy nadajnik i odbiornik są ustawione w jednej linii (90°). Upewnij się, że połączenie 2-przewodowe jest poprawne.

Nieprawidłowa wysokość montażu

Upewnij się, że fotokomórki są zamontowane na wysokości poniżej 300 mm od podłoża.

Przed użyciem

  • Sprawdź, czy przekrój przewodu nie przekracza 0,5 mm².
  • Upewnij się, że masz odpowiedni wariant montażu dla swojej ościeżnicy.
  • Zweryfikuj, czy odległość między nadajnikiem a odbiornikiem mieści się w zakresie 0-6 m.
  • Sprawdź, czy posiadasz wszystkie elementy zestawu (TX, RX, śruby, złącza).

Ilustracje i schematy

  • Schemat połączeń pokazuje bezpośrednie podłączenie TX i RX do jednostki sterującej.
  • Rysunki montażowe ilustrują trzy warianty instalacji w ościeżnicy.
  • Wskazówki dotyczące wyrównania pokazują poprawne ustawienie 90° między nadajnikiem a odbiornikiem.

Zgodność modelu

  • Urządzenie wymaga systemu obsługującego fotokomórki 2-przewodowe.
  • Wymagana wysokość montażu poniżej 300 mm.
