Instrukcja obsługi extendera HDMI over IP Gofanco 150m
Szybki przewodnik po instalacji i konfiguracji extendera HDMI over IP Gofanco 150m. Dowiedz się, jak podłączyć urządzenia, skonfigurować sieć 1-do-wielu oraz rozwiązywać problemy z sygnałem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Extender Gofanco 150m umożliwia przesyłanie sygnału HDMI 1080p na odległość do 150 metrów za pomocą kabla sieciowego CAT5e/6/7. Urządzenie wspiera połączenia bezpośrednie (1-do-1) oraz rozbudowane sieci (1-do-wielu) przy użyciu gigabitowego switcha. Przed instalacją upewnij się, że posiadasz odpowiednie okablowanie i wyłącz zasilanie wszystkich urządzeń.
Opis urządzenia i zawartość zestawu
Zestaw zawiera nadajnik (TX) oraz odbiornik (RX). Nadajnik posiada wejście HDMI, port IR-TX oraz wyjście CAT5e/6. Odbiornik wyposażony jest w wyjście HDMI, port IR-RX oraz wejście CAT5e/6. W zestawie znajdują się również zasilacze oraz kable IR.
Instalacja sprzętowa
- Wyłącz wszystkie urządzenia (źródło HDMI i wyświetlacz).
- Podłącz źródło HDMI do portu HDMI IN w nadajniku (TX).
- Podłącz kabel sieciowy CAT5e/6/7 między portem CAT5e/6 nadajnika a odbiornika.
- Podłącz wyświetlacz HDMI do portu HDMI OUT w odbiorniku (RX).
- Opcjonalnie podłącz kable IR (Blaster do TX, Receiver do RX), jeśli chcesz sterować urządzeniem źródłowym z miejsca odbiornika.
- Podłącz zasilacze do obu jednostek i włącz zasilanie.
Schematy połączeń
Urządzenie obsługuje dwa główne tryby pracy:
- Połączenie 1-do-1: Bezpośrednie połączenie nadajnika z odbiornikiem za pomocą kabla sieciowego.
- Połączenie 1-do-wielu: Wymaga użycia gigabitowego switcha sieciowego. W przypadku korzystania z istniejącej sieci, zaleca się utworzenie VLAN w celu odizolowania ruchu extendera od reszty urządzeń sieciowych.
Obsługa IR
System umożliwia zdalne sterowanie źródłem HDMI z lokalizacji odbiornika. Podłącz kabel IR Blaster do portu IR-TX w nadajniku i skieruj go na czujnik IR urządzenia źródłowego. Podłącz kabel IR Receiver do portu IR-RX w odbiorniku.
Rozwiązywanie problemów
- Brak obrazu: Sprawdź, czy zasilacze są podłączone i czy diody zasilania świecą. Upewnij się, że kabel sieciowy jest poprawnie wpięty.
- Komunikat o błędzie na ekranie: Sprawdź długość kabli (HDMI nie powinny przekraczać 5m, kabel sieciowy do 150m).
- Resetowanie: Jeśli urządzenie nie działa poprawnie, przytrzymaj przycisk Reset na nadajniku przez 5 sekund.
Dane techniczne
- Rozdzielczość: do 1080p@60Hz.
- Zasięg: do 150m (przy użyciu kabla CAT5e/6/7).
- Zasilanie: 5VDC/1A.
- Temperatura pracy: -15°C do 55°C.
Informacje o producencie
gofanco
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczu
Sprawdź zasilanie obu jednostek (TX i RX) oraz czy kabel sieciowy jest poprawnie wpięty.
Komunikat 'Please check the TX and RX connection'
Upewnij się, że kabel sieciowy CAT5e/6 jest dobrze podłączony i nie przekracza 150m.
Urządzenie nie działa poprawnie
Sprawdź długość kabli HDMI (maks. 5m) i zresetuj nadajnik, przytrzymując przycisk Reset przez 5 sekund.
Przed użyciem
- Wyłącz zasilanie wszystkich urządzeń przed instalacją.

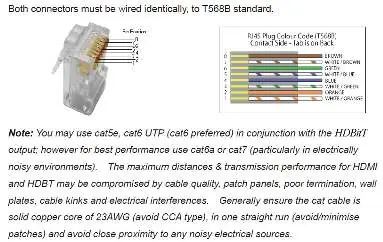

- Użyj kabla sieciowego CAT5e/6/7 (zalecana miedź 100%).
- Upewnij się, że kable HDMI mają długość maksymalnie 5 metrów.
- Przygotuj VLAN w switchu, jeśli używasz istniejącej sieci firmowej/domowej.
- Upewnij się, że używasz dołączonych zasilaczy 5V/1A.
Parametry w praktyce
- Zasięg transmisji
- Do 150 metrów przy rozdzielczości 1080p@60Hz.
- Standard kabla
- Zalecane CAT5e/6/7, najlepiej miedziane, aby uniknąć zakłóceń.
Ilustracje i schematy
- 1-do-1: Bezpośrednie połączenie TX i RX kablem sieciowym.
- 1-do-wielu: Połączenie przez gigabitowy switch sieciowy z obsługą VLAN.
Zgodność modelu
- Wymaga gigabitowego switcha dla konfiguracji 1-do-wielu.
- Wymaga stworzenia VLAN w istniejącej sieci dla poprawnej separacji ruchu.
