Instrukcja obsługi generatora wzorców wideo gofanco PRO-SDIGen
Szybki przewodnik po obsłudze generatora wzorców wideo gofanco PRO-SDIGen. Dowiedz się, jak podłączyć urządzenie, korzystać z panelu sterowania i wybierać tryby pracy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Generator wzorców wideo gofanco PRO-SDIGen to zaawansowane urządzenie obsługujące standardy 12G/6G/3G/HD/SD-SDI. Służy do kalibracji i testowania wyświetlaczy oraz urządzeń wideo. Urządzenie posiada wbudowany monitor LCD o przekątnej 2.0 cala, przyciski sterujące oraz przełącznik obrotowy do wyboru presetów.
Opis urządzenia i panel sterowania
Panel przedni urządzenia zawiera:
- Wyjścia SDI: Dwa złącza SDI OUT1-2 (obsługujące do 12G) oraz dwa złącza SDI OUT3-4 (obsługujące do 3G).
- Przełącznik obrotowy: Służy do wyboru jednego z 8 trybów pracy (presetów 0-7).
- Monitor LCD: 2.0-calowy ekran do podglądu.
- Przyciski sterujące: Menu (otwiera OSD), Enter (zatwierdza wybór), Up/Down (nawigacja po menu).
- Złącze Micro USB: Przeznaczone do aktualizacji oprogramowania układowego (F/W).
- Zasilanie: Gniazdo 12V DC oraz włącznik zasilania.
Podłączenie urządzenia
Ze względu na wysoką częstotliwość pasma i wymagania dotyczące niskiego jittera sygnałów SDI, zaleca się używanie tylko jednego wyjścia SDI z obciążeniem 75 omów. Urządzenie należy podłączyć do zasilacza 12V DC dołączonego do zestawu.
Obsługa i ustawienia
Urządzenie umożliwia generowanie różnych wzorców wideo, takich jak: paski kolorów (Color Bars), linie pionowe, szum losowy, pola czarno-białe, gradienty oraz przewijane napisy. Użytkownik może sterować urządzeniem za pomocą przycisków na panelu oraz przełącznika obrotowego. Ustawienia można zapisywać w pamięci urządzenia.
Dane techniczne
- Obsługiwane rozdzielczości: Od SD (NTSC/PAL) do 4K2K (do 60Hz).
- Zasilanie: 12V DC, pobór mocy max 5W.
- Temperatura pracy: 0-40°C.
- Wymiary: 167 x 112 x 24 mm.
- Waga: 303g.
Bezpieczeństwo i konserwacja
Nie należy samodzielnie serwisować urządzenia. Należy zapewnić odpowiednią wentylację i nie używać urządzenia w pobliżu wody. Do czyszczenia nie należy używać płynów ani aerozoli; przed czyszczeniem zawsze odłącz zasilanie.
Informacje o producencie
gofanco
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczu lub monitorze.
Sprawdź, czy zasilacz 12V jest poprawnie podłączony i czy włącznik zasilania jest w pozycji ON.
Niestabilny sygnał wideo.
Zaleca się używanie tylko jednego wyjścia SDI z obciążeniem 75 omów, aby zapewnić odpowiednią jakość sygnału.
Przed użyciem
- Sprawdź zawartość opakowania (urządzenie, zasilacz 12V, instrukcja).
- Upewnij się, że używasz kabli SDI o odpowiedniej przepustowości.
- Podłącz urządzenie do stabilnego źródła zasilania 12V DC.
- Ustaw przełącznik obrotowy na odpowiedni preset przed uruchomieniem.
Parametry w praktyce
- 12G/6G/3G/HD/SD-SDI
- Obsługiwane standardy transmisji sygnału wideo o różnych przepływnościach.
Ilustracje i schematy

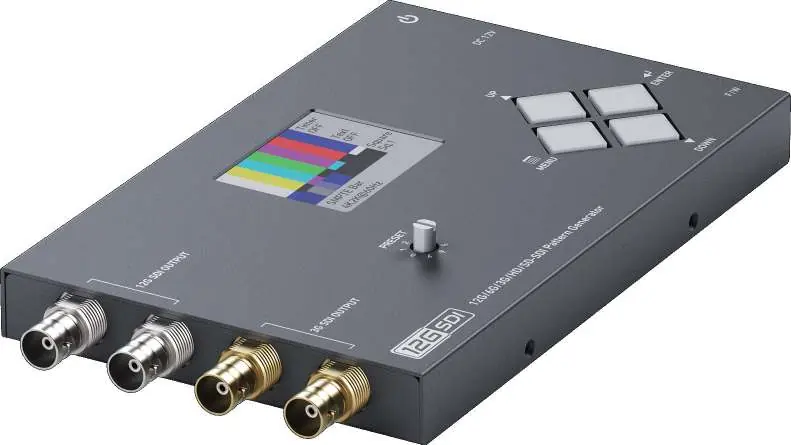

- Panel przedni: Wyjścia SDI, przełącznik presetów, ekran LCD, przyciski nawigacyjne.

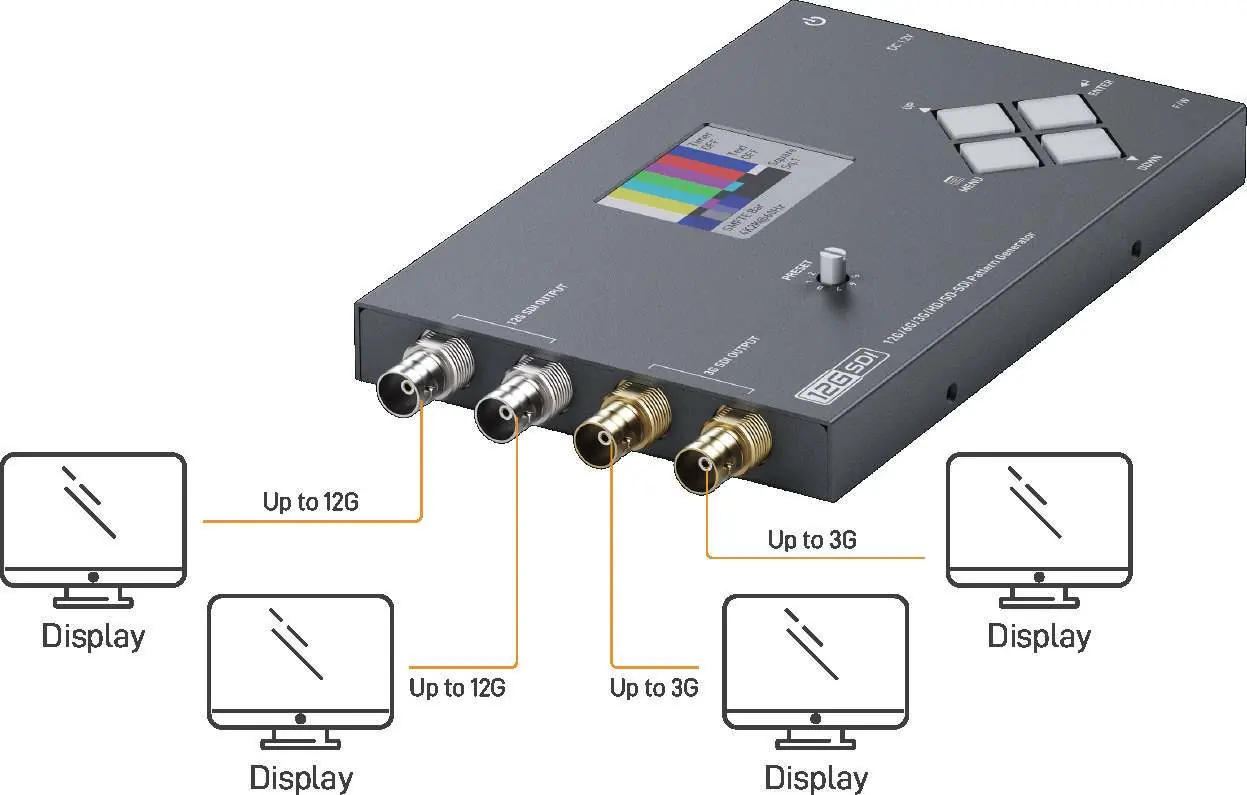

- Schemat połączeń: Pokazuje podłączenie wyświetlaczy do odpowiednich portów wyjściowych SDI.
Zgodność modelu
- Urządzenie obsługuje rozdzielczości od SD do 4K2K.
- Wymagane jest użycie zasilacza dostarczonego w zestawie.
