Instrukcja obsługi miernika sygnału Matchmaster 12MM-DSTM2
Szybki przewodnik po mierniku sygnału Matchmaster 12MM-DSTM2. Dowiedz się, jak konfigurować pomiary satelitarne, naziemne i kablowe, korzystać z analizatora widma oraz zarządzać ustawieniami urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Miernik sygnału Matchmaster 12MM-DSTM2 to przenośne urządzenie przeznaczone do instalacji i regulacji anten satelitarnych oraz naziemnych. Przed pierwszym użyciem urządzenie powinno być w pełni naładowane (zalecane 6 godzin). Należy unikać używania baterii w pobliżu źródeł ciepła i chronić urządzenie przed wilgocią.
Opis urządzenia
Urządzenie wyposażone jest w 5-calowy ekran TFT LCD. Panel przedni zawiera przyciski nawigacyjne, klawisze skrótów (F1-F4) oraz wskaźniki LED (zasilanie, bateria, sygnał). Panel górny posiada złącza wejściowe F dla satelity i telewizji naziemnej/kablowej, porty AV, HDMI oraz USB. Panel tylny zawiera latarkę LED, uchwyt oraz głośnik.
Obsługa miernika
Główne funkcje urządzenia obejmują:

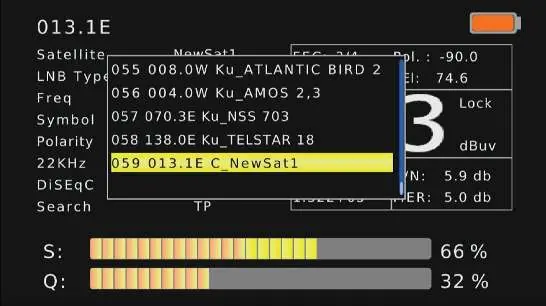

- Wyszukiwanie satelitarne: Wybierz opcję "Satellite Finding", ustaw parametry LNB, częstotliwość, symbol i polaryzację, a następnie rozpocznij wyszukiwanie.
- Konfiguracja anteny (Dish Setup): Pozwala na dodawanie, edycję i usuwanie satelitów oraz konfigurację ustawień silnika (DiSEqC).
- Analizator widma: Umożliwia podgląd sygnału w czasie rzeczywistym. Użyj klawisza F1 do zmiany zakresu (SPAN) oraz F4 do pauzy.

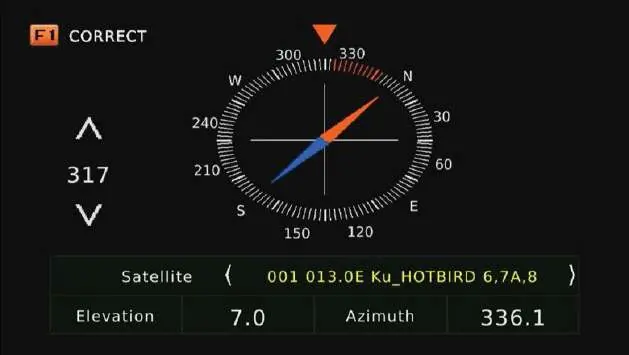

- Kompas: Wymaga kalibracji (F1 i obrót urządzenia) oraz ustawienia lokalnej szerokości i długości geograficznej.
Zarządzanie kanałami
W menu "Program" można zarządzać listą kanałów:
- Przenoszenie: Wybierz kanał (F1), przesuń go w wybrane miejsce i zatwierdź (OK).
- Blokowanie: Użyj klawisza F3 (żółty), aby zablokować lub odblokować kanał (domyślne hasło: 000000).
- Usuwanie: Wybierz kanał (F4/niebieski) i potwierdź usunięcie.
- Ulubione: Użyj przycisku FAV, aby przypisać kanał do grupy ulubionych.
Ustawienia systemowe
Menu "System" umożliwia dostęp do kontroli rodzicielskiej, zmiany hasła, przywrócenia ustawień fabrycznych oraz sprawdzenia wersji oprogramowania i sprzętu. Aktualizacje oprogramowania przeprowadza się przez port USB, używając pamięci sformatowanej w systemie FAT32.
Dane techniczne
Urządzenie obsługuje standardy DVB-S/S2, DVB-T/T2 oraz DVB-C. Posiada wbudowaną baterię litową 4000mAh, która zapewnia ponad 5 godzin pracy. Obsługuje wejście kamer 8MP (AHD, TVI, CVI, CVBS) oraz wyjście HDMI do 1080p.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Brak sygnału
Sprawdź ustawienia LNB, częstotliwość, polaryzację oraz poprawność podłączenia kabla antenowego.
Bateria nie ładuje się w samochodzie
Ładowanie w pojeździe może nie osiągnąć pełnego nasycenia; używaj dostarczonej ładowarki sieciowej w zalecanych warunkach.
Ekran nie reaguje na dotyk
Urządzenie nie posiada ekranu dotykowego; nawigacja odbywa się wyłącznie za pomocą przycisków.
Przed użyciem
- Naładuj urządzenie przez 6 godzin przed pierwszym użyciem.
- Sprawdź, czy złącza F są poprawnie dokręcone.
- Ustaw parametry lokalizacji (szerokość/długość geograficzna) dla funkcji kompasu.
- Upewnij się, że używasz tylko dostarczonych akcesoriów do ładowania.
- Sformatuj pamięć USB do systemu FAT32 przed aktualizacją oprogramowania.
Parametry w praktyce
- Zakres częstotliwości satelitarnej
- 950MHz-2150MHz
- Pojemność baterii
- 4000mAh (litowa)
- Obsługiwane formaty wideo
- MPEG-2/4, H.264, H.265
Ilustracje i schematy

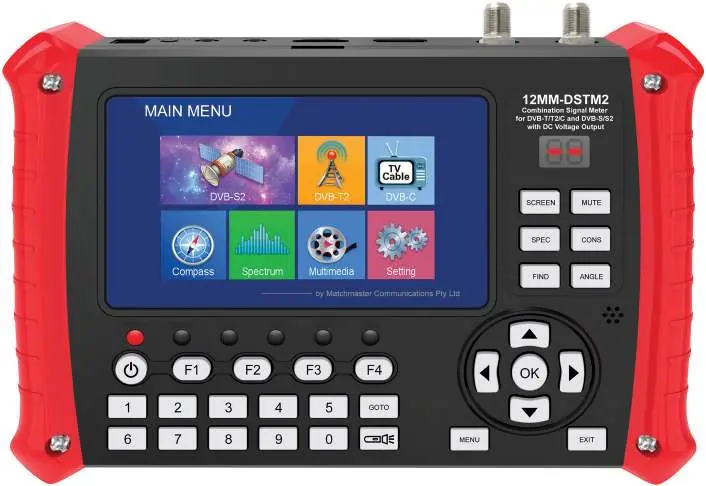

- Panel przedni zawiera przyciski nawigacyjne, klawisze skrótów (F1-F4) oraz wskaźniki LED dla zasilania, baterii i sygnału.
- Panel górny zawiera złącza wejściowe F dla satelity i telewizji naziemnej/kablowej oraz porty AV/HDMI.
Zgodność modelu
- Obsługuje kamery 8MP (AHD, TVI, CVI, CVBS).
- Wymaga formatu FAT32 dla pamięci USB używanej do aktualizacji oprogramowania.
