Instrukcja obsługi modulatora HDMI Matchmaster 14MM-JM02

Najważniejsze informacje z instrukcji

Modulator HDMI Matchmaster 14MM-JM02 służy do konwersji sygnału HDMI na sygnał RF, umożliwiając jego dystrybucję przez kable koncentryczne. Urządzenie obsługuje wiele standardów telewizyjnych, w tym DVB-T(2), DVB-C, DTMB, ATSC-C/T oraz ISDB-T. Konfiguracja odbywa się za pomocą wbudowanego przycisku obrotowego.

Opis urządzenia

Urządzenie posiada jedno wejście HDMI (obsługujące rozdzielczości do 1080p60), jedno wejście RF (do obejścia sygnałów naziemnych lub kablowych) oraz jedno wyjście RF. Opcjonalnie dostępny jest zestaw IR (14MM-JM02-IR), który pozwala na zdalne sterowanie źródłami sygnału.

Instalacja sprzętowa

1. Podłącz zasilacz do gniazda zasilania.
2. Podłącz przewód uziemiający do odpowiedniego zacisku.
3. Podłącz wyjście HDMI odtwarzacza (np. Blu-Ray, DVD, dekoder) do wejścia HDMI modulatora.
4. Podłącz telewizor lub sieć kablową do wyjścia RF.
5. Opcjonalnie: podłącz istniejącą dystrybucję kablową do złącza Bypass In, aby połączyć sygnał HDMI z istniejącą siecią.

Konfiguracja oprogramowania

Obsługa menu odbywa się za pomocą przycisku obrotowego:

• Naciśnij i przytrzymaj 2s: wejście w konfigurację podstawową.
• Obracaj: przewijanie ekranów menu.
• Naciśnij: zatwierdzenie wyboru.

Pamiętaj, aby na końcu wybrać opcję "Save & Exit", aby aktywować nowe ustawienia.

Konfiguracja podstawowa

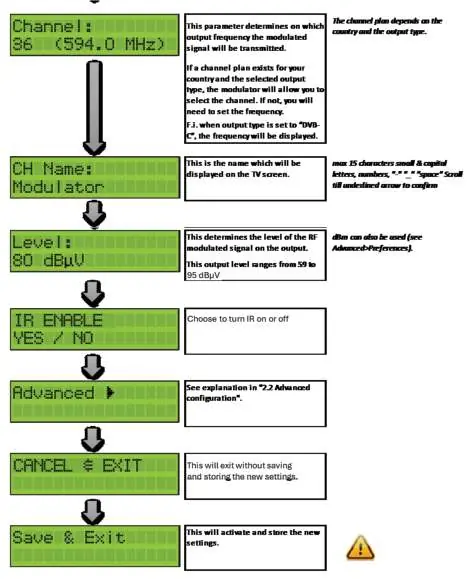

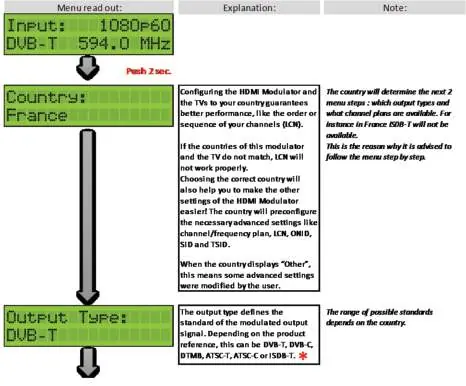

W większości przypadków konfiguracja podstawowa jest wystarczająca. Należy postępować krok po kroku zgodnie z menu. Wybór kraju jest kluczowy, ponieważ prekonfiguruje on zaawansowane ustawienia, takie jak plan kanałów, LCN, ONID, SID i TSID. Zmiana kraju może nadpisać wcześniej ustawiony typ wyjścia (Output Type).

Konfiguracja zaawansowana

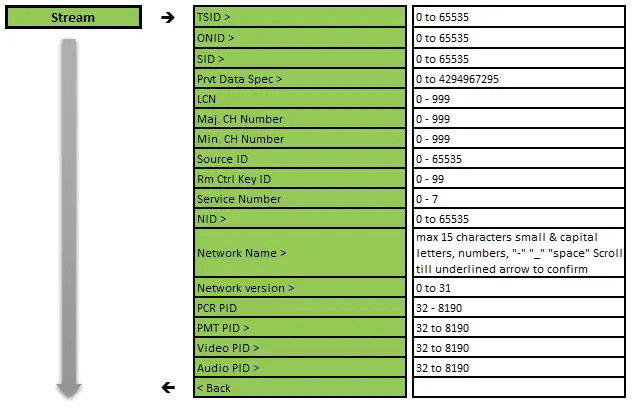

Dostępna dla specjalistycznych instalacji. Pozwala na szczegółową edycję parametrów RF (takich jak pasmo, konstelacja, interwał ochronny, szybkość kodowania), ustawień wideo (kodowanie, bitrate, GOP) oraz audio. Dostępne są również ustawienia strumienia (Stream) oraz preferencje systemowe.

Bezpieczeństwo i konserwacja

• Instaluj urządzenie w suchym miejscu, z dala od wilgoci i zachlapań.
• Zapewnij minimum 15 cm wolnej przestrzeni wokół urządzenia dla odpowiedniej wentylacji.
• Nie przykrywaj otworów wentylacyjnych.
• Do czyszczenia używaj wyłącznie suchej, miękkiej szmatki; nie używaj rozpuszczalników.
• Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.

Dane techniczne

Urządzenie obsługuje rozdzielczości wejściowe do 1080p. Pobór mocy wynosi 5W (maks. 6W). Wymiary urządzenia to 155 x 120 x 60 mm, a waga 0,6 kg. Zasilanie odbywa się przez zasilacz 12V DC.
